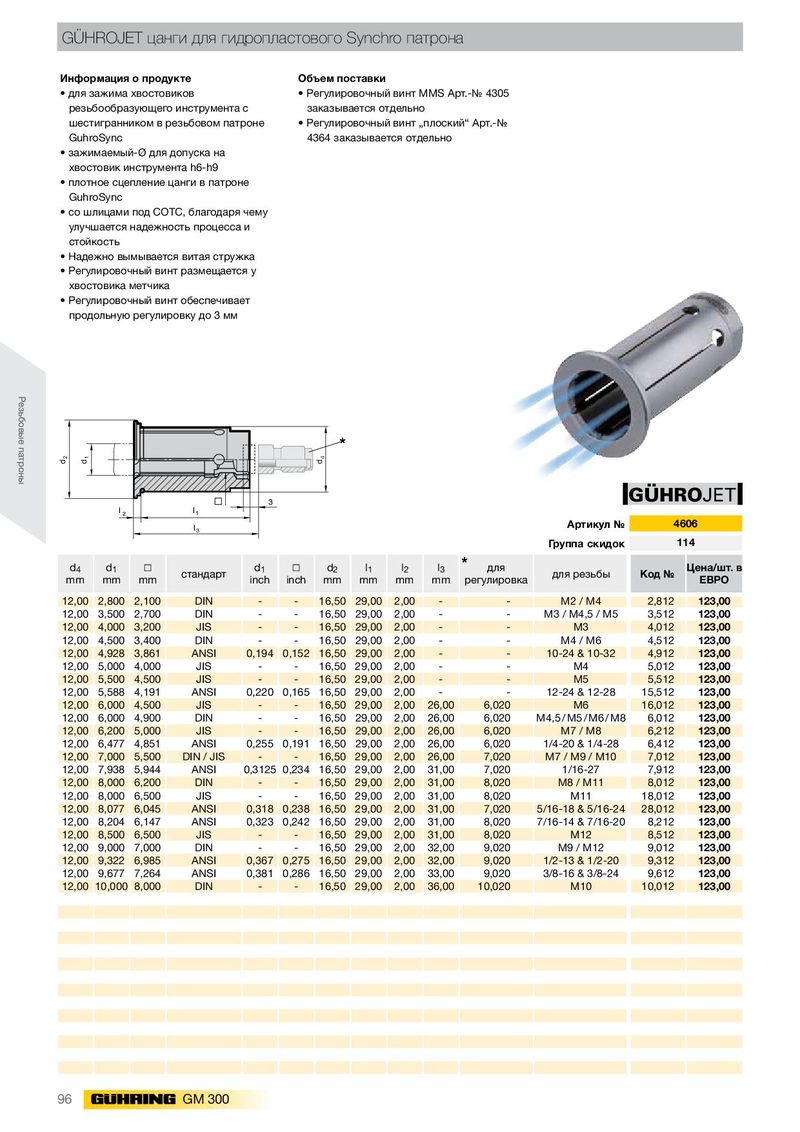

GÜHROJET цанги для гидропластового Synchro патрона
- для зажима хвостовиков
- Регулировочный винт MMS Арт.-№ 4305
| резьбообразующего инструмента с | заказывается отдельно |
| шестигранником в резьбовом патроне | • Регулировочный винт „плоский“ Арт.-№ |
| GuhroSync | 4364 заказывается отдельно |
- зажимаемый-Ø для допуска на хвостовик инструмента h6-h9
- плотное сцепление цанги в патроне GuhroSync
- со шлицами под СОТС, благодаря чему улучшается надежность процесса и стойкость
- Надежно вымывается витая стружка
- Регулировочный винт размещается у хвостовика метчика
- Регулировочный винт обеспечивает продольную регулировку до 3 мм
| d1 d2 | d4 | ||||||||||||
| GÜHR | OJET | ||||||||||||
| 3 | |||||||||||||
| l 2 | l1 l3 | Артикул № | 4 | 606 | |||||||||
| Группа скидок | 1 | 14 | |||||||||||
| d4 mm | d1 mm | ☐ mm | стандарт | d1 inch | ☐ inch | d2 mm | l1 mm | l2 mm | l3 mm | для регулировка | для резьбы | Код № | Цена/шт. в ЕВРО |
| 12,00 | 2,800 | 2,100 | DIN | - | - | 16,50 | 29,00 | 2,00 | - | - | M2 / M4 | 2,812 | 123,00 |
| 12,00 | 3,500 | 2,700 | DIN | - | - | 16,50 | 29,00 | 2,00 | - | - | M3 / M4,5 / M5 | 3,512 | 123,00 |
| 12,00 | 4,000 | 3,200 | JIS | - | - | 16,50 | 29,00 | 2,00 | - | - | M3 | 4,012 | 123,00 |
| 12,00 | 4,500 | 3,400 | DIN | - | - | 16,50 | 29,00 | 2,00 | - | - | M4 / M6 | 4,512 | 123,00 |
| 12,00 | 4,928 | 3,861 | ANSI | 0,194 | 0,152 | 16,50 | 29,00 | 2,00 | - | - | 10-24 & 10-32 | 4,912 | 123,00 |
| 12,00 | 5,000 | 4,000 | JIS | - | - | 16,50 | 29,00 | 2,00 | - | - | M4 | 5,012 | 123,00 |
| 12,00 | 5,500 | 4,500 | JIS | - | - | 16,50 | 29,00 | 2,00 | - | - | M5 | 5,512 | 123,00 |
| 12,00 | 5,588 | 4,191 | ANSI | 0,220 | 0,165 | 16,50 | 29,00 | 2,00 | - | - | 12-24 & 12-28 | 15,512 | 123,00 |
| 12,00 | 6,000 | 4,500 | JIS | - | - | 16,50 | 29,00 | 2,00 | 26,00 | 6,020 | M6 | 16,012 | 123,00 |
| 12,00 | 6,000 | 4,900 | DIN | - | - | 16,50 | 29,00 | 2,00 | 26,00 | 6,020 | M4,5 / M5 / M6 / M8 | 6,012 | 123,00 |
| 12,00 | 6,200 | 5,000 | JIS | - | - | 16,50 | 29,00 | 2,00 | 26,00 | 6,020 | M7 / M8 | 6,212 | 123,00 |
| 12,00 | 6,477 | 4,851 | ANSI | 0,255 | 0,191 | 16,50 | 29,00 | 2,00 | 26,00 | 6,020 | 1/4-20 & 1/4-28 | 6,412 | 123,00 |
| 12,00 | 7,000 | 5,500 | DIN / JIS | - | - | 16,50 | 29,00 | 2,00 | 26,00 | 7,020 | M7 / M9 / M10 | 7,012 | 123,00 |
| 12,00 | 7,938 | 5,944 | ANSI | 0,3125 | 0,234 | 16,50 | 29,00 | 2,00 | 31,00 | 7,020 | 1/16-27 | 7,912 | 123,00 |
| 12,00 | 8,000 | 6,200 | DIN | - | - | 16,50 | 29,00 | 2,00 | 31,00 | 8,020 | M8 / M11 | 8,012 | 123,00 |
| 12,00 | 8,000 | 6,500 | JIS | - | - | 16,50 | 29,00 | 2,00 | 31,00 | 8,020 | M11 | 18,012 | 123,00 |
| 12,00 | 8,077 | 6,045 | ANSI | 0,318 | 0,238 | 16,50 | 29,00 | 2,00 | 31,00 | 7,020 | 5/16-18 & 5/16-24 | 28,012 | 123,00 |
| 12,00 | 8,204 | 6,147 | ANSI | 0,323 | 0,242 | 16,50 | 29,00 | 2,00 | 31,00 | 8,020 | 7/16-14 & 7/16-20 | 8,212 | 123,00 |
| 12,00 | 8,500 | 6,500 | JIS | - | - | 16,50 | 29,00 | 2,00 | 31,00 | 8,020 | M12 | 8,512 | 123,00 |
| 12,00 | 9,000 | 7,000 | DIN | - | - | 16,50 | 29,00 | 2,00 | 32,00 | 9,020 | M9 / M12 | 9,012 | 123,00 |
| 12,00 | 9,322 | 6,985 | ANSI | 0,367 | 0,275 | 16,50 | 29,00 | 2,00 | 32,00 | 9,020 | 1/2-13 & 1/2-20 | 9,312 | 123,00 |
| 12,00 | 9,677 | 7,264 | ANSI | 0,381 | 0,286 | 16,50 | 29,00 | 2,00 | 33,00 | 9,020 | 3/8-16 & 3/8-24 | 9,612 | 123,00 |
| 12,00 | 10,000 | 8,000 | DIN | - | - | 16,50 | 29,00 | 2,00 | 36,00 | 10,020 | M10 | 10,012 | 123,00 |
