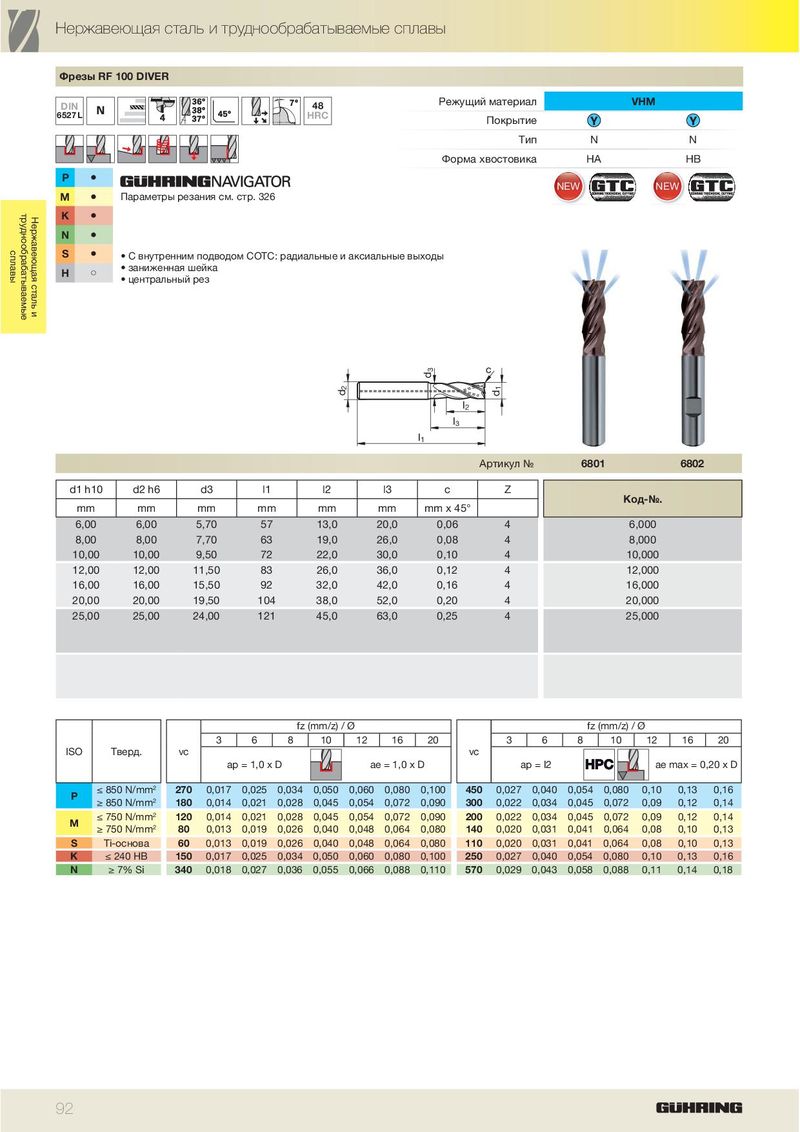

DIN 6527L

P	ä
M	ä
K	ä
N	ä
S	ä

ã H

Режущий материал VHM 48 HRC Покрытие

	Тип	N	N
Форма хвостовика		HA	HB

NEW NEW Параметры резания см. стр. 326

С внутренним подводом СОТС: радиальные и аксиальные выходы
заниженная шейка
центральный рез

				d2		l2 l1 l3 d3	d1 c
						А	ртикул №	6801	6802
d1 h10	d2 h6	d3	l1	l2	l3	c	Z	Ко-№
mm	mm	mm	mm	mm	mm	mm x 45°		д.
6,00	6,00	5,70	57	13,0	20,0	0,06	4	6,000
8,00	8,00	7,70	63	19,0	26,0	0,08	4	8,000
10,00	10,00	9,50	72	22,0	30,0	0,10	4	10,000
12,00	12,00	11,50	83	26,0	36,0	0,12	4	12,000
16,00	16,00	15,50	92	32,0	42,0	0,16	4	16,000
20,00	20,00	19,50	104	38,0	52,0	0,20	4	20,000
25,00	25,00	24,00	121	45,0	63,0	0,25	4	25,000

fz (mm/z) / Ø fz (mm/z) / Ø

3 6 8 10 12 16 20 3 6 8 10 12 16 20

ISO Тверд. vc vc

ap = 1,0 x D ae = 1,0 x D ap = l2 ae max = 0,20 x D

	≤ 850 N/mm2		270	0,017	0,025	0,034	0,050	0,060	0,080	0,100	450	0,027	0,040	0,054	0,080	0,10	0,13	0,16
P
	≥ 850 N/mm2		180	0,014	0,021	0,028	0,045	0,054	0,072	0,090	300	0,022	0,034	0,045	0,072	0,09	0,12	0,14
	≤ 750 N/mm2		120	0,014	0,021	0,028	0,045	0,054	0,072	0,090	200	0,022	0,034	0,045	0,072	0,09	0,12	0,14
M
	≥ 750 N/mm2		80	0,013	0,019	0,026	0,040	0,048	0,064	0,080	140	0,020	0,031	0,041	0,064	0,08	0,10	0,13
S		Ti-основа	60	0,013	0,019	0,026	0,040	0,048	0,064	0,080	110	0,020	0,031	0,041	0,064	0,08	0,10	0,13
K		≤ 240 HB	150	0,017	0,025	0,034	0,050	0,060	0,080	0,100	250	0,027	0,040	0,054	0,080	0,10	0,13	0,16
N		≥ 7% Si	340	0,018	0,027	0,036	0,055	0,066	0,088	0,110	570	0,029	0,043	0,058	0,088	0,11	0,14	0,18
