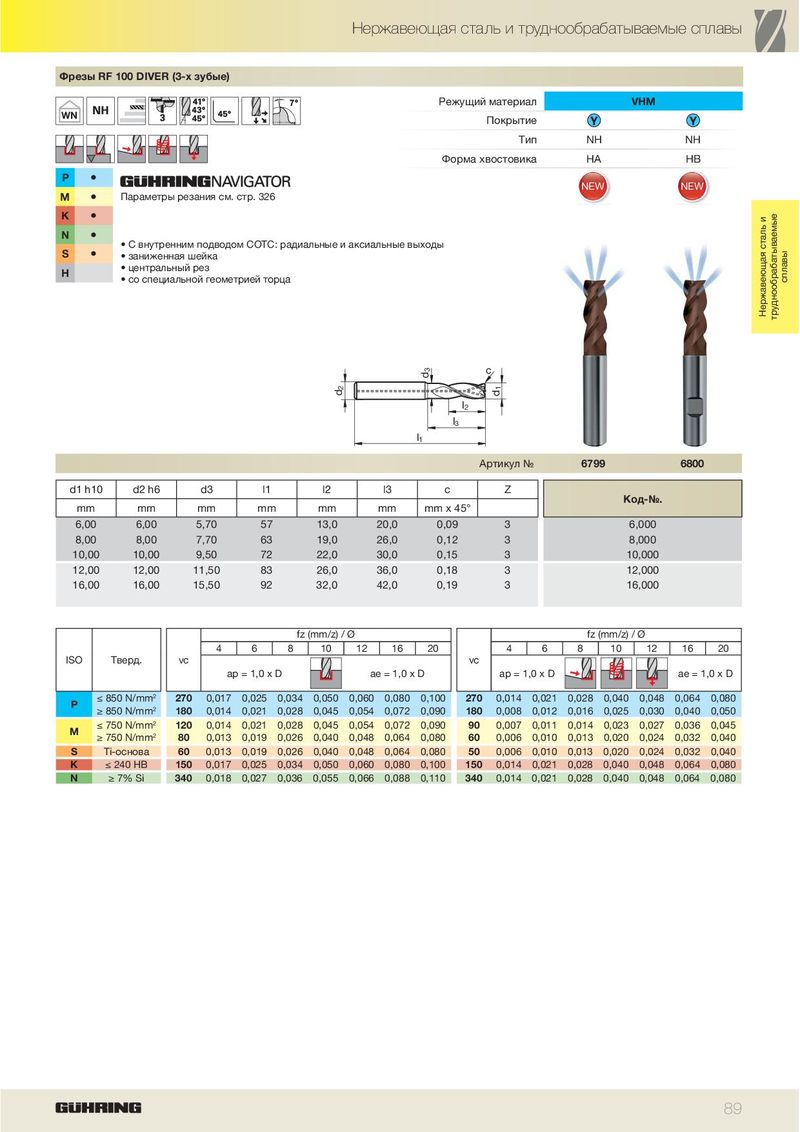

Каталог Guhring фрезерный инструмент - страница 95

Нержавеющая сталь и труднообрабатываемые сплавы Фрезы RF 100 DIVER (3-х зубые) Режущий материал VHM WN Покрытие Тип NH NH Форма хвостовика HA HB P ä NEW NEW M ä Параметры резания см. стр. 326 K ä N ä • С внутренним подводом СОТС: радиальные и аксиальные выходы S ä • заниженная шейка • центральный рез H • cо специальной геометрией торца сплавы Нержавеющая сталь и труднообрабатываемые 3 c d 2 1 d d l 2 l 3 l 1 Артикул № 6799 6800 d1 h10 d2 h6 d3 l1 l2 l3 c Z Код-№. mm mm mm mm mm mm mm x 45° 6,00 6,00 5,70 57 13,0 20,0 0,09 3 6,000 8,00 8,00 7,70 63 19,0 26,0 0,12 3 8,000 10,00 10,00 9,50 72 22,0 30,0 0,15 3 10,000 12,00 12,00 11,50 83 26,0 36,0 0,18 3 12,000 16,00 16,00 15,50 92 32,0 42,0 0,19 3 16,000 fz (mm/z) / Ø fz (mm/z) / Ø 4 6 8 10 12 16 20 4 6 8 10 12 16 20 ISO Тверд. vc vc ap = 1,0 x D ae = 1,0 x D ap = 1,0 x D ae = 1,0 x D ≤ 850 N/mm 2 270 0,017 0,025 0,034 0,050 0,060 0,080 0,100 270 0,014 0,021 0,028 0,040 0,048 0,064 0,080 P ≥ 850 N/mm 2 180 0,014 0,021 0,028 0,045 0,054 0,072 0,090 180 0,008 0,012 0,016 0,025 0,030 0,040 0,050 ≤ 750 N/mm 2 120 0,014 0,021 0,028 0,045 0,054 0,072 0,090 90 0,007 0,011 0,014 0,023 0,027 0,036 0,045 M ≥ 750 N/mm 2 80 0,013 0,019 0,026 0,040 0,048 0,064 0,080 60 0,006 0,010 0,013 0,020 0,024 0,032 0,040 S Ti-основа 60 0,013 0,019 0,026 0,040 0,048 0,064 0,080 50 0,006 0,010 0,013 0,020 0,024 0,032 0,040 K ≤ 240 HB 150 0,017 0,025 0,034 0,050 0,060 0,080 0,100 150 0,014 0,021 0,028 0,040 0,048 0,064 0,080 N ≥ 7% Si 340 0,018 0,027 0,036 0,055 0,066 0,088 0,110 340 0,014 0,021 0,028 0,040 0,048 0,064 0,080 89
