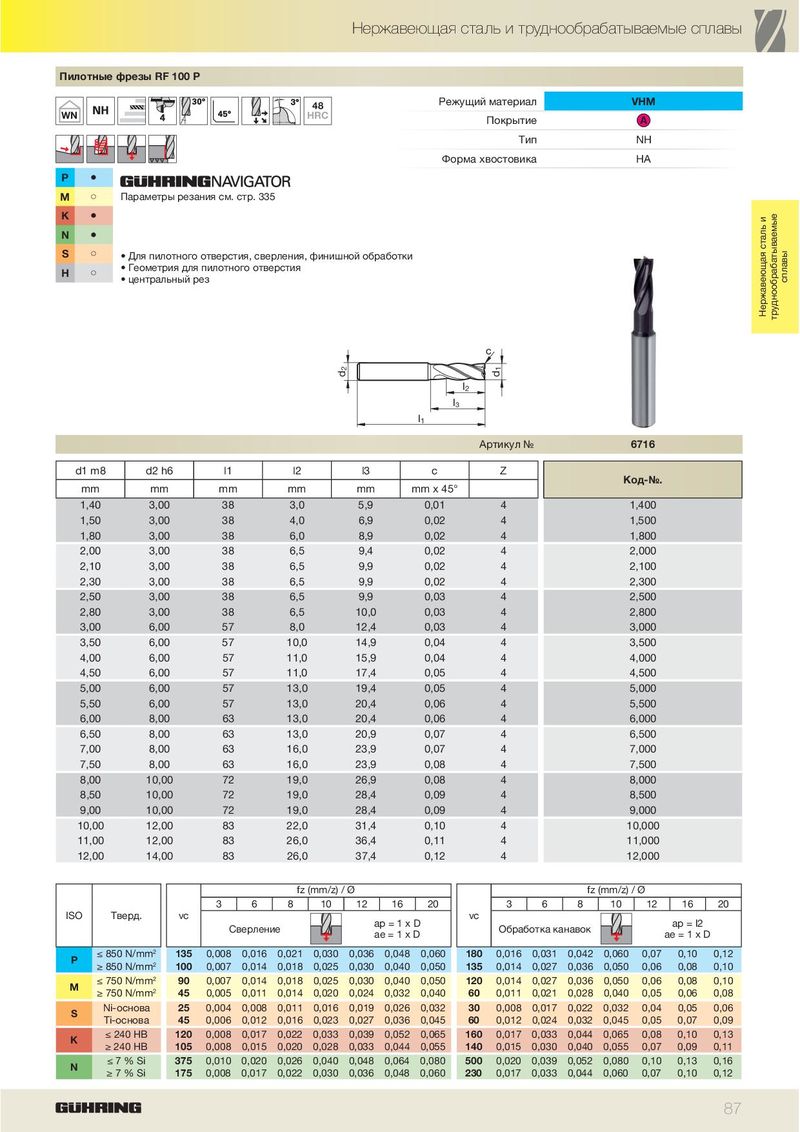

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100
| Пил | отные | фрезы RF 100 P | ||
| WN | 48 HRC | Режущий материал Покрытие | VHM A | |
| Тип | NH | |||
| Форма хвостовика | HA | |||
| P | � | |||
| M | � | Параметры резания см. стр. 335 | ||
| K | � | |||
| N | � | |||
| S H | � � | • Для пилотного отверстия, сверления, финишной обработки • Геометрия для пилотного отверстия • центральный рез |
| c | ||||||||||||||||
| d | 2 | l1 l | l2 3 | d1 | ||||||||||||
| Ар | тикул № | 6716 | ||||||||||||||
| d1 m8 | d2 h | 6 | l1 | l2 | l3 | c | Z | Ко-№ | ||||||||
| mm | mm | mm | mm | mm | m | m x 45° | д. | |||||||||
| 1,40 | 3,00 | 38 | 3,0 | 5,9 | 0,01 | 4 | 1,400 | |||||||||
| 1,50 | 3,00 | 38 | 4,0 | 6,9 | 0,02 | 4 | 1,500 | |||||||||
| 1,80 | 3,00 | 38 | 6,0 | 8,9 | 0,02 | 4 | 1,800 | |||||||||
| 2,00 | 3,00 | 38 | 6,5 | 9,4 | 0,02 | 4 | 2,000 | |||||||||
| 2,10 | 3,00 | 38 | 6,5 | 9,9 | 0,02 | 4 | 2,100 | |||||||||
| 2,30 | 3,00 | 38 | 6,5 | 9,9 | 0,02 | 4 | 2,300 | |||||||||
| 2,50 | 3,00 | 38 | 6,5 | 9,9 | 0,03 | 4 | 2,500 | |||||||||
| 2,80 | 3,00 | 38 | 6,5 | 10,0 | 0,03 | 4 | 2,800 | |||||||||
| 3,00 | 6,00 | 57 | 8,0 | 12,4 | 0,03 | 4 | 3,000 | |||||||||
| 3,50 | 6,00 | 57 | 10,0 | 14,9 | 0,04 | 4 | 3,500 | |||||||||
| 4,00 | 6,00 | 57 | 11,0 | 15,9 | 0,04 | 4 | 4,000 | |||||||||
| 4,50 | 6,00 | 57 | 11,0 | 17,4 | 0,05 | 4 | 4,500 | |||||||||
| 5,00 | 6,00 | 57 | 13,0 | 19,4 | 0,05 | 4 | 5,000 | |||||||||
| 5,50 | 6,00 | 57 | 13,0 | 20,4 | 0,06 | 4 | 5,500 | |||||||||
| 6,00 | 8,00 | 63 | 13,0 | 20,4 | 0,06 | 4 | 6,000 | |||||||||
| 6,50 | 8,00 | 63 | 13,0 | 20,9 | 0,07 | 4 | 6,500 | |||||||||
| 7,00 | 8,00 | 63 | 16,0 | 23,9 | 0,07 | 4 | 7,000 | |||||||||
| 7,50 | 8,00 | 63 | 16,0 | 23,9 | 0,08 | 4 | 7,500 | |||||||||
| 8,00 | 10,0 | 0 | 72 | 19,0 | 26,9 | 0,08 | 4 | 8,000 | ||||||||
| 8,50 | 10,0 | 0 | 72 | 19,0 | 28,4 | 0,09 | 4 | 8,500 | ||||||||
| 9,00 | 10,0 | 0 | 72 | 19,0 | 28,4 | 0,09 | 4 | 9,000 | ||||||||
| 10,00 | 12,0 | 0 | 83 | 22,0 | 31,4 | 0,10 | 4 | 10,000 | ||||||||
| 11,00 | 12,0 | 0 | 83 | 26,0 | 36,4 | 0,11 | 4 | 11,000 | ||||||||
| 12,00 | 14,0 | 0 | 83 | 26,0 | 37,4 | 0,12 | 4 | 12,000 | ||||||||
| fz( | mm/z)/ | Ø | fz | (mm/z)/ Ø | ||||||||||||
| 3 | 6 | 8 | 10 | 12 | 16 | 20 | 3 | 6 | 8 | 10 12 | 16 | 20 | ||||
| ISO Тве | рд. | vc | Св | ерлени | е | a a | p = 1 x e = 1 x D | D | vc | Обраб | отка ка | навок | ap = l2 ae = 1 x | D | ||
| ≤ 850 | N/mm2 | 135 | 0008 | 0016 | 0021 | 0030 | 0036 | 0048 | 0060 | 180 | 0016 | 0031 | 0042 | 0060 007 | 010 | 012 |
| P ≥ 850 | N/mm2 | 100 | , 0,007 | , 0,014 | , 0,018 | , 0,025 | , 0,030 | , 0,040 | , 0,050 | 135 | , 0,014 | , 0,027 | , 0,036 | , , 0,050 0,06 | , 0,08 | , 0,10 |
| ≤ 750 | N/mm2 | 90 | 0,007 | 0,014 | 0,018 | 0,025 | 0,030 | 0,040 | 0,050 | 120 | 0,014 | 0,027 | 0,036 | 0,050 0,06 | 0,08 | 0,10 |
| M ≥ 750 | N/mm2 | 45 | 0,005 | 0,011 | 0,014 | 0,020 | 0,024 | 0,032 | 0,040 | 60 | 0,011 | 0,021 | 0,028 | 0,040 0,05 | 0,06 | 0,08 |
| Ni-ос | нова | 25 | 0,004 | 0,008 | 0,011 | 0,016 | 0,019 | 0,026 | 0,032 | 30 | 0,008 | 0,017 | 0,022 | 0,032 0,04 | 0,05 | 0,06 |
| S Ti-ос | нова | 45 | 0,006 | 0,012 | 0,016 | 0,023 | 0,027 | 0,036 | 0,045 | 60 | 0,012 | 0,024 | 0,032 | 0,045 0,05 | 0,07 | 0,09 |
| K ≤ 24 | 0 HB | 120 | 0,008 | 0,017 | 0,022 | 0,033 | 0,039 | 0,052 | 0,065 | 160 | 0,017 | 0,033 | 0,044 | 0,065 0,08 | 0,10 | 0,13 |
| ≥ 24 | 0 HB | 105 | 0,008 | 0,015 | 0,020 | 0,028 | 0,033 | 0,044 | 0,055 | 140 | 0,015 | 0,030 | 0,040 | 0,055 0,07 | 0,09 | 0,11 |
| ≤ 7 | % Si | 375 | 0,010 | 0,020 | 0,026 | 0,040 | 0,048 | 0,064 | 0,080 | 500 | 0,020 | 0,039 | 0,052 | 0,080 0,10 | 0,13 | 0,16 |
| N ≥ 7 | % Si | 175 | 0,008 | 0,017 | 0,022 | 0,030 | 0,036 | 0,048 | 0,060 | 230 | 0,017 | 0,033 | 0,044 | 0,060 0,07 | 0,10 | 0,12 |
