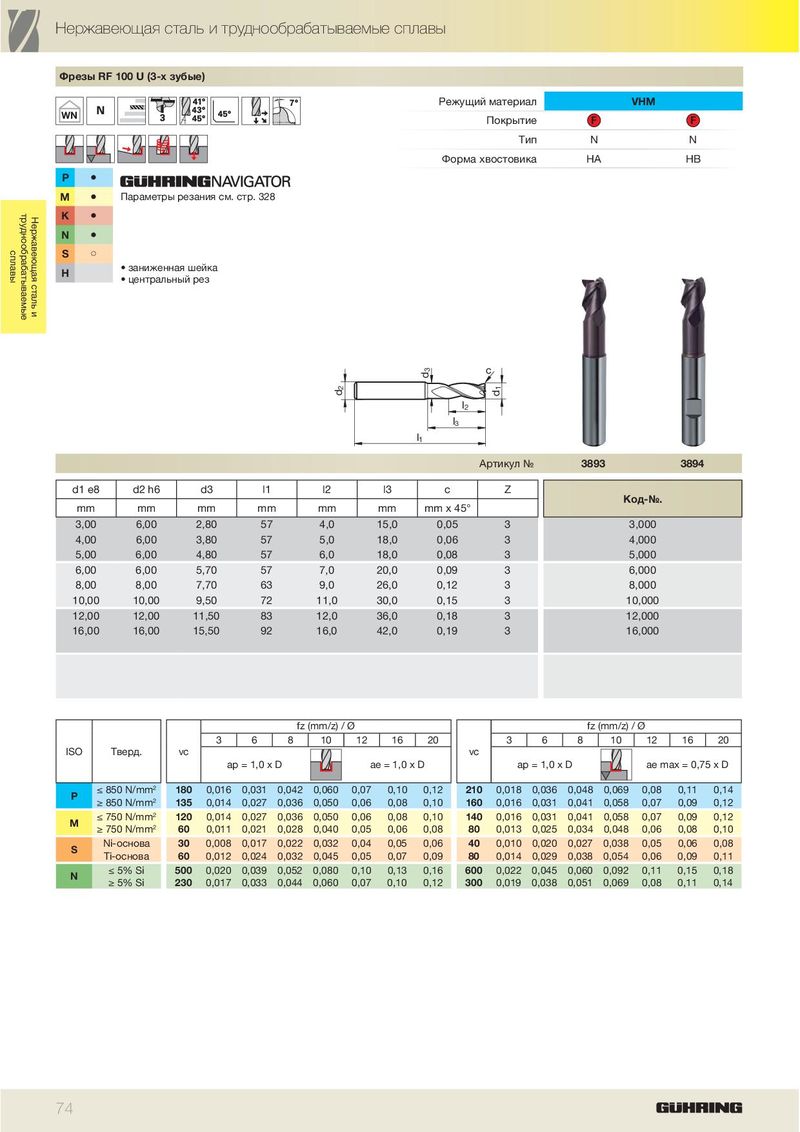

Нержавеющая сталь и труднообрабатываемые сплавы Фрезы RF 100 U (3-х зубые) Режущий материал VHM WN Покрытие F F Тип N N Форма хвостовика HA HB P ä M ä Параметры резания см. стр. 328 труднообрабатываемые Нержавеющая сталь и K ä N ä сплавы S ã • заниженная шейка H • центральный рез 3 c d 2 1 d d l 2 l 3 l 1 Артикул № 3893 3894 d1 e8 d2 h6 d3 l1 l2 l3 c Z Код-№. mm mm mm mm mm mm mm x 45° 3,00 6,00 2,80 57 4,0 15,0 0,05 3 3,000 4,00 6,00 3,80 57 5,0 18,0 0,06 3 4,000 5,00 6,00 4,80 57 6,0 18,0 0,08 3 5,000 6,00 6,00 5,70 57 7,0 20,0 0,09 3 6,000 8,00 8,00 7,70 63 9,0 26,0 0,12 3 8,000 10,00 10,00 9,50 72 11,0 30,0 0,15 3 10,000 12,00 12,00 11,50 83 12,0 36,0 0,18 3 12,000 16,00 16,00 15,50 92 16,0 42,0 0,19 3 16,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ap = 1,0 x D ae = 1,0 x D ap = 1,0 x D ae max = 0,75 x D ≤ 850 N/mm 2 180 0,016 0,031 0,042 0,060 0,07 0,10 0,12 210 0,018 0,036 0,048 0,069 0,08 0,11 0,14 P ≥ 850 N/mm 2 135 0,014 0,027 0,036 0,050 0,06 0,08 0,10 160 0,016 0,031 0,041 0,058 0,07 0,09 0,12 ≤ 750 N/mm 2 120 0,014 0,027 0,036 0,050 0,06 0,08 0,10 140 0,016 0,031 0,041 0,058 0,07 0,09 0,12 M ≥ 750 N/mm 2 60 0,011 0,021 0,028 0,040 0,05 0,06 0,08 80 0,013 0,025 0,034 0,048 0,06 0,08 0,10 Ni-основа 30 0,008 0,017 0,022 0,032 0,04 0,05 0,06 40 0,010 0,020 0,027 0,038 0,05 0,06 0,08 S Ti-основа 60 0,012 0,024 0,032 0,045 0,05 0,07 0,09 80 0,014 0,029 0,038 0,054 0,06 0,09 0,11 ≤ 5% Si 500 0,020 0,039 0,052 0,080 0,10 0,13 0,16 600 0,022 0,045 0,060 0,092 0,11 0,15 0,18 N ≥ 5% Si 230 0,017 0,033 0,044 0,060 0,07 0,10 0,12 300 0,019 0,038 0,051 0,069 0,08 0,11 0,14 74
