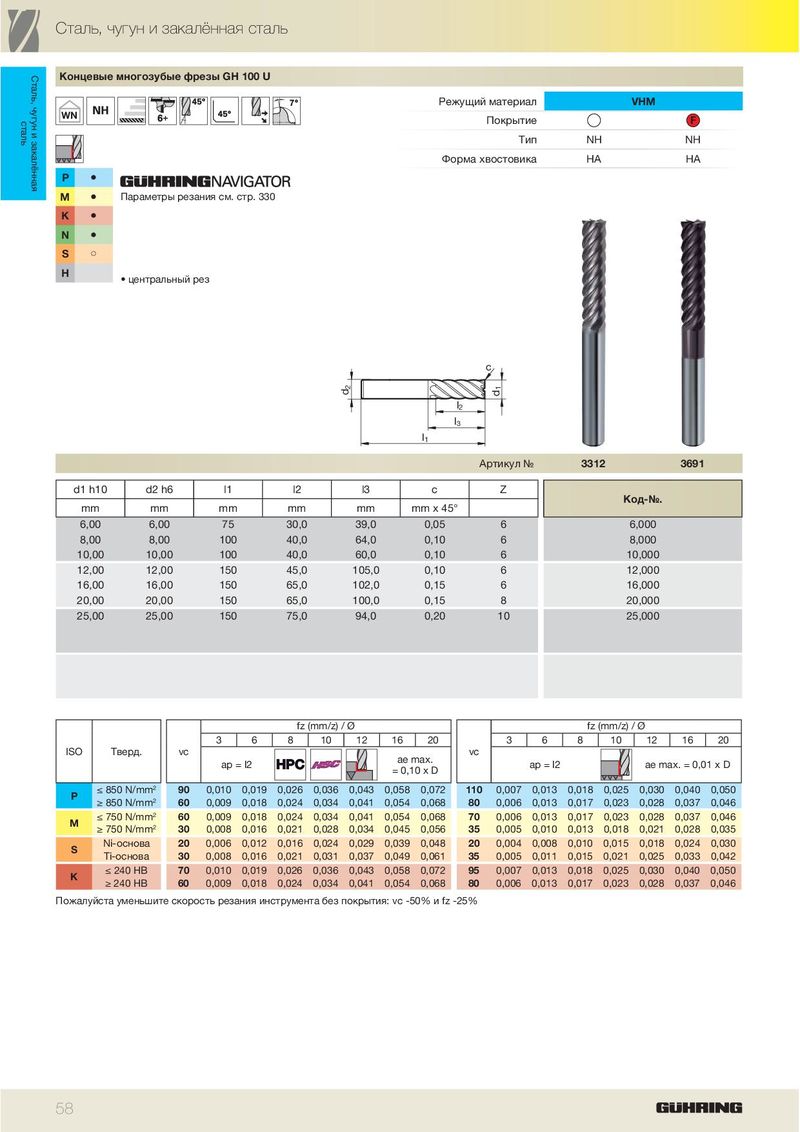

Сталь, чугун и закалённая сталь Сталь, чугун и закалённая Концевые многозубые фрезы GH 100 U Режущий материал VHM сталь WN Покрытие F Тип NH NH Форма хвостовика HA HA P ä M ä Параметры резания см. стр. 330 K ä N ä S ã H • центральный рез c 2 1 d d l 2 l 3 l 1 Артикул № 3312 3691 d1 h10 d2 h6 l1 l2 l3 c Z Код-№. mm mm mm mm mm mm x 45° 6,00 6,00 75 30,0 39,0 0,05 6 6,000 8,00 8,00 100 40,0 64,0 0,10 6 8,000 10,00 10,00 100 40,0 60,0 0,10 6 10,000 12,00 12,00 150 45,0 105,0 0,10 6 12,000 16,00 16,00 150 65,0 102,0 0,15 6 16,000 20,00 20,00 150 65,0 100,0 0,15 8 20,000 25,00 25,00 150 75,0 94,0 0,20 10 25,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ae max. ap = l2 ap = l2 ae max. = 0,01 x D = 0,10 x D ≤ 850 N/mm 2 90 0,010 0,019 0,026 0,036 0,043 0,058 0,072 110 0,007 0,013 0,018 0,025 0,030 0,040 0,050 P ≥ 850 N/mm 2 60 0,009 0,018 0,024 0,034 0,041 0,054 0,068 80 0,006 0,013 0,017 0,023 0,028 0,037 0,046 ≤ 750 N/mm 2 60 0,009 0,018 0,024 0,034 0,041 0,054 0,068 70 0,006 0,013 0,017 0,023 0,028 0,037 0,046 M ≥ 750 N/mm 2 30 0,008 0,016 0,021 0,028 0,034 0,045 0,056 35 0,005 0,010 0,013 0,018 0,021 0,028 0,035 Ni-основа 20 0,006 0,012 0,016 0,024 0,029 0,039 0,048 20 0,004 0,008 0,010 0,015 0,018 0,024 0,030 S Ti-основа 30 0,008 0,016 0,021 0,031 0,037 0,049 0,061 35 0,005 0,011 0,015 0,021 0,025 0,033 0,042 ≤ 240 HB 70 0,010 0,019 0,026 0,036 0,043 0,058 0,072 95 0,007 0,013 0,018 0,025 0,030 0,040 0,050 K ≥ 240 HB 60 0,009 0,018 0,024 0,034 0,041 0,054 0,068 80 0,006 0,013 0,017 0,023 0,028 0,037 0,046 Пожалуйста уменьшите скорость резания инструмента без покрытия: vc -50% и fz -25% 58
