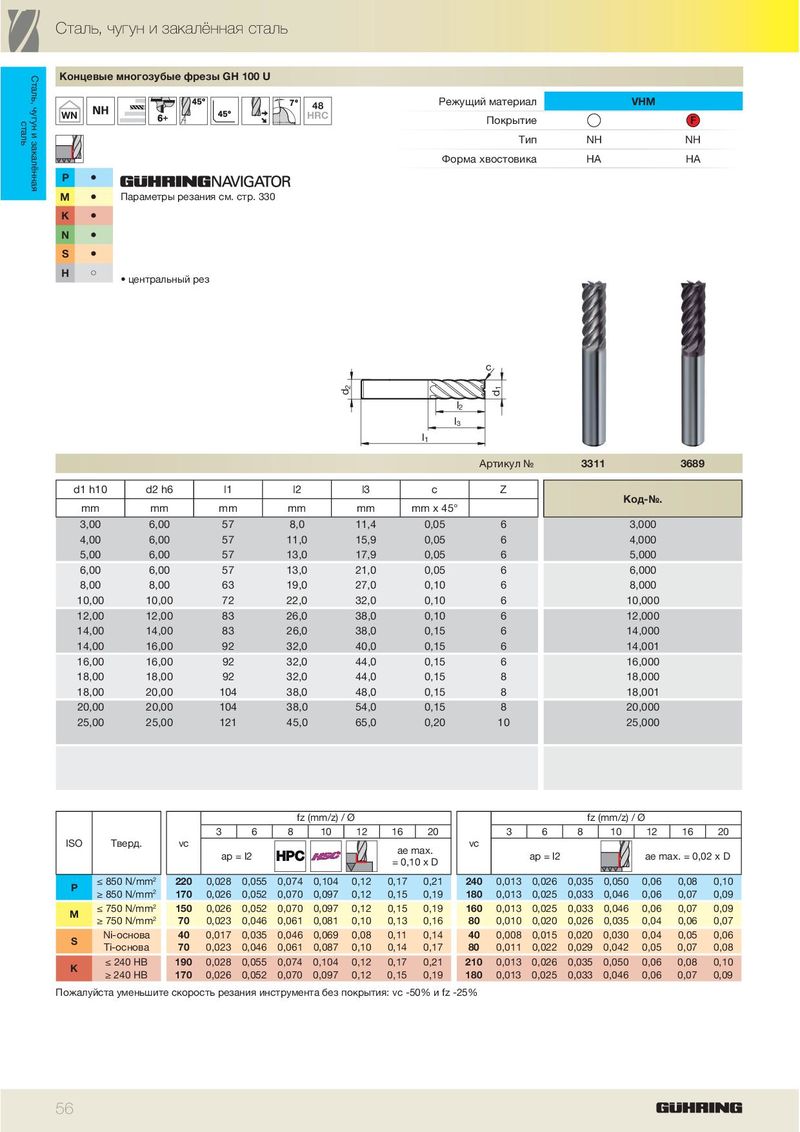

WN
| P | ä |
| M | ä |
| K | ä |
| N | ä |
| S | ä |
| H | ã |
Параметры резания см. стр. 330
- центральный рез
48 HRC
Режущий материал VHM F Покрытие
| Тип | NH | NH | |
| Форма хвостовика | HA | HA |
| d2 | l2 l1 l3 | d1 c | ||||||
| Артикул № | 3311 | 3689 | ||||||
| d1 h10 | d2 h6 | l1 | l2 | l3 | c | Z | Код-№ | |
| mm | mm | mm | mm | mm | mm x 45° | . | ||
| 3,00 | 6,00 | 57 | 8,0 | 11,4 | 0,05 | 6 | 3,000 | |
| 4,00 | 6,00 | 57 | 11,0 | 15,9 | 0,05 | 6 | 4,000 | |
| 5,00 | 6,00 | 57 | 13,0 | 17,9 | 0,05 | 6 | 5,000 | |
| 6,00 | 6,00 | 57 | 13,0 | 21,0 | 0,05 | 6 | 6,000 | |
| 8,00 | 8,00 | 63 | 19,0 | 27,0 | 0,10 | 6 | 8,000 | |
| 10,00 | 10,00 | 72 | 22,0 | 32,0 | 0,10 | 6 | 10,000 | |
| 12,00 | 12,00 | 83 | 26,0 | 38,0 | 0,10 | 6 | 12,000 | |
| 14,00 | 14,00 | 83 | 26,0 | 38,0 | 0,15 | 6 | 14,000 | |
| 14,00 | 16,00 | 92 | 32,0 | 40,0 | 0,15 | 6 | 14,001 | |
| 16,00 | 16,00 | 92 | 32,0 | 44,0 | 0,15 | 6 | 16,000 | |
| 18,00 | 18,00 | 92 | 32,0 | 44,0 | 0,15 | 8 | 18,000 | |
| 18,00 | 20,00 | 104 | 38,0 | 48,0 | 0,15 | 8 | 18,001 | |
| 20,00 | 20,00 | 104 | 38,0 | 54,0 | 0,15 | 8 | 20,000 | |
| 25,00 | 25,00 | 121 | 45,0 | 65,0 | 0,20 | 10 | 25,000 |
| fz( | mm/z)/ | Ø | fz | (mm/z)/ | Ø | ||||||||||||
| 3 | 6 | 8 | 10 | 12 | 16 | 20 | 3 | 6 | 8 | 10 | 12 | 16 | 20 | ||||
| ISO | Тверд. | vc | ap | = l2 | ae = 0,1 | max. 0 x D | vc | ap = l2 | ae m | ax. = 0,0 | 2 x D | ||||||
| P | ≤ 850 N/mm2 | 220 | 0,028 | 0,055 | 0,074 | 0,104 | 0,12 | 0,17 | 0,21 | 240 | 0,013 | 0,026 | 0,035 | 0,050 | 0,06 | 0,08 | 0,10 |
| ≥ 850 N/mm2 | 170 | 0,026 | 0,052 | 0,070 | 0,097 | 0,12 | 0,15 | 0,19 | 180 | 0,013 | 0,025 | 0,033 | 0,046 | 0,06 | 0,07 | 0,09 | |
| ≤ 750 N/mm2 | 150 | 0,026 | 0,052 | 0,070 | 0,097 | 0,12 | 0,15 | 0,19 | 160 | 0,013 | 0,025 | 0,033 | 0,046 | 0,06 | 0,07 | 0,09 | |
| M | ≥ 750 N/mm2 | 70 | 0,023 | 0,046 | 0,061 | 0,081 | 0,10 | 0,13 | 0,16 | 80 | 0,010 | 0,020 | 0,026 | 0,035 | 0,04 | 0,06 | 0,07 |
| S | Ni-основа | 40 | 0,017 | 0,035 | 0,046 | 0,069 | 0,08 | 0,11 | 0,14 | 40 | 0,008 | 0,015 | 0,020 | 0,030 | 0,04 | 0,05 | 0,06 |
| Ti-основа | 70 | 0,023 | 0,046 | 0,061 | 0,087 | 0,10 | 0,14 | 0,17 | 80 | 0,011 | 0,022 | 0,029 | 0,042 | 0,05 | 0,07 | 0,08 | |
| K | ≤ 240 HB | 190 | 0,028 | 0,055 | 0,074 | 0,104 | 0,12 | 0,17 | 0,21 | 210 | 0,013 | 0,026 | 0,035 | 0,050 | 0,06 | 0,08 | 0,10 |
| ≥ 240 HB | 170 | 0,026 | 0,052 | 0,070 | 0,097 | 0,12 | 0,15 | 0,19 | 180 | 0,013 | 0,025 | 0,033 | 0,046 | 0,06 | 0,07 | 0,09 |
Пожалуйста уменьшите скорость резания инструмента без покрытия: vc -50% и fz -25%
