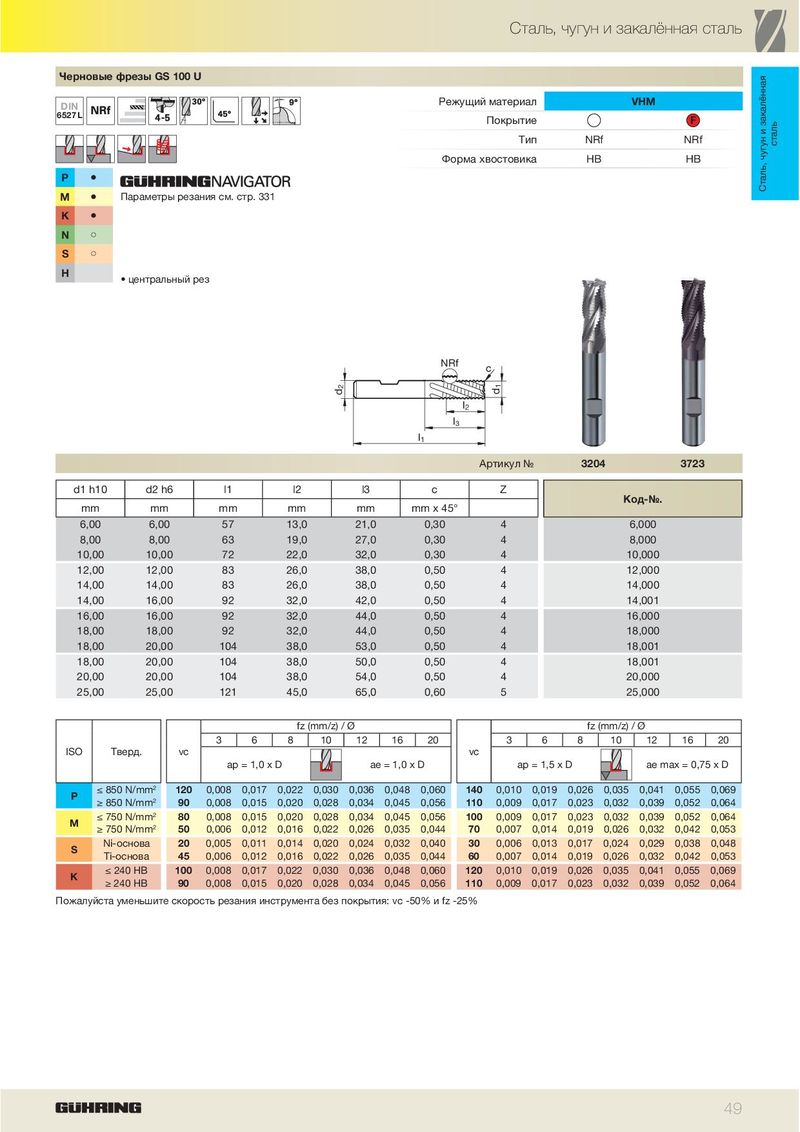

Чер	новые	фрезы GS 100 U
DIN 6527 L			Режущий материал Покрытие		VHM F
			Тип	NRf	NRf
			Форма хвостовика	HB	HB
P	�
M	�	Параметры резания см. стр. 331
K	�
N	�
S	�
H		• центральный рез

							d2			l1 NR	А l2 l3 c f	ртикул d1	№	320	4		3723
d1	h10	d2 h	6	l1		l2		l3		c		Z			К	№
m	m	mm		mm		mm		mm		mm x 45	°					д-.
6,	00	6,0	0	57		13,0		21,0		0,30		4			6	,000
8,	00	8,0	0	63		19,0		27,0		0,30		4			8	,000
10,	00	10,0	0	72		22,0		32,0		0,30		4			1	0,000
12,	00	12,0	0	83		26,0		38,0		0,50		4			1	2,000
14,	00	14,0	0	83		26,0		38,0		0,50		4			1	4,000
14,	00	16,0	0	92		32,0		42,0		0,50		4			1	4,001
16,	00	16,0	0	92		32,0		44,0		0,50		4			1	6,000
18,	00	18,0	0	92		32,0		44,0		0,50		4			1	8,000
18,	00	20,0	0	104		38,0		53,0		0,50		4			1	8,001
18,	00	20,0	0	104		38,0		50,0		0,50		4			1	8,001
20,	00	20,0	0	104		38,0		54,0		0,50		4			2	0,000
25,	00	25,0	0	121		45,0		65,0		0,60		5			2	5,000
						fz	(mm/z)/	Ø						fz	(mm/z)	/ Ø
				3	6	8	10	12	16	20		3	6	8	10	12	16	20
ISO	Тв	ерд.	vc	a	p = 1,0 x	D		ae	= 1,0 x	D	vc	ap	= 1,5 x	D		ae m	ax = 0,	75 x D
	≤ 850	N/mm2	120	0,008	0,017	0,022	0,030	0,036	0,048	0,060	140	0,010	0,019	0,026	0,035	0,041	0,055	0,069
P	≥ 850	N/mm2	90	0,008	0,015	0,020	0,028	0,034	0,045	0,056	110	0,009	0,017	0,023	0,032	0,039	0,052	0,064
	≤ 750	N/mm2	80	0,008	0,015	0,020	0,028	0,034	0,045	0,056	100	0,009	0,017	0,023	0,032	0,039	0,052	0,064
M	≥ 750	N/mm2	50	0,006	0,012	0,016	0,022	0,026	0,035	0,044	70	0,007	0,014	0,019	0,026	0,032	0,042	0,053
	Ni-о	нова	20	0005	0011	0014	0020	0024	0032	0040	30	0006	0013	0017	0024	0029	0038	0048
S	Ti-ос	нова	45	, 0,006	, 0,012	, 0,016	, 0,022	, 0,026	, 0,035	, 0,044	60	, 0,007	, 0,014	, 0,019	, 0,026	, 0,032	, 0,042	, 0,053
K	≤ 24	0 HB	100	0,008	0,017	0,022	0,030	0,036	0,048	0,060	120	0,010	0,019	0,026	0,035	0,041	0,055	0,069
	≥ 24	0 HB	90	0,008	0,015	0,020	0,028	0,034	0,045	0,056	110	0,009	0,017	0,023	0,032	0,039	0,052	0,064
Пожалу	йста у	меньшит	е скоро	сть рез	ания ин	струмен	та без п	окрыти	я: vc -5	0% и fz	-25%
