HF 300

табильные условия обработки, низкая мощность привода

Длинный инструмент

Сверхдлинный инструмент vc -50% fz -50%

Обрабатываемый материал	Тверд.	Вид обработки	ap max	ae max	vc	4	5	f 6	z (мм/z 8	) 10	12	16
Конструкционные и автоматные стали, нелегированные улучшенные и цементир. стали 1.0035 S185, 1.0486 P275N, 1.0345 P235GH, 1.0050,		Канавки	0,04 x D	1,00 x D	200	0,140	0,175	0,240	0,320	0,40	0,48	0,64
1.0070, 1.8937 1.0718 11SMnPb30, 1.0736 11SMn37 1.0402 C22, 1.1178 C30E	≤ 850 N/mm2	Черновая	0,06 x D	0,60 x D	250	0,168	0,210	0,288	0,384	0,48	0,58	0,77
1.0503 C45, 1.1191 C30E 1.0301 C10, 1.1121 C10E 1.1750 C75W,1.2076 102Cr6,1.2307 29CrMoV9		Получистовая	0,03 x D	0,40 x D	300	0,126	0,158	0,216	0,288	0,36	0,43	0,58
Автоматная сталь, нелегированная цементированная сталь, азотированная сталь 1.0727 46 S20, 1.0728 60 S20, 1.0757 46SPb20	850-	Канавки	0,04 x D	1,00 x D	170	0,120	0,150	0,210	0,280	0,35	0,42	0,56
1.0601 C60, 1.1221 C60E 1.7043 38Cr4	1.200 N/2	Черновая	0,06 x D	0,60 x D	220	0,144	0,180	0,252	0,336	0,42	0,50	0,67
1.5752 15NiCr13, 1.7131 16MnCr5, 1.7264 20CrMo5 1.8504 34CrAl6 1.8519 31CrMoV9, 1.8550 34CrAlNi7	mm	Получистовая	0,03 x D	0,40 x D	250	0,108	0,135	0,189	0,252	0,32	0,38	0,50
Легированная улучшенная сталь, инструментальная и быстрорежущая сталь 15131 50MnSi4 17003 38Cr2 17030 28Cr4 15710		Канавки	0,04 x D	1,00 x D	130	0,100	0,125	0,180	0,240	0,30	0,36	0,48
. , . , . . 36NiCr6, 1.7035 41Cr4, 1.7225 42CrMo4 1.2080 X210Cr12, 1.2083 X42Cr13, 1.2419 105WCr6, 1.2379 X155CrV-	850- 1.400 2	Черновая	0,05 x D	0,60 x D	170	0,120	0,150	0,216	0,288	0,36	0,43	0,58
Mo12-1 1.3243 S 6-5-2-5, 1.3343 S 6-5-2, 1.3344 S 6-5-3 Пружинная сталь = 1.5026 55Si7, 1.7176 55Cr3, 1.8159 51CrV4	N/mm	Получистовая	0,03 x D	0,40 x D	190	0,090	0,113	0,162	0,216	0,27	0,32	0,43
		Канавки	0,03 x D	1,00 x D	100	0,080	0,100	0,150	0,200	0,25	0,30	0,40
Инструментальная сталь,термически улучшенная	≤ 55 HRC	Черновая	0,04 x D	0,40 x D	120	0,096	0,120	0,180	0,240	0,30	0,36	0,48
сталь, пружинная сталь, быстрорежущая сталь, цементированная сталь, и т.п.		Получистовая	0,02 x D	0,30 x D	150	0,072	0,090	0,135	0,180	0,23	0,27	0,36
Напр., 1.2344 X40CrMoV5-1; 1.2767 X45NiCrMo4;		Канавки
1.2379 X155CrVMo12-1 ;1.2080 X210Cr12 1.3343 S 6-5-2	55 - 63 HRC	Черновая	0,03 x D	0,30 x D	90	0,048	0,060	0,108	0,144	0,18	0,22	0,29
		Получистовая	0,01 x D	0,20 x D	100	0,036	0,045	0,081	0,108	0,14	0,16	0,22
Нержавеющая сталь	70	Канавки	0,03 x D	1,00 x D	100	0,120	0,150	0,210	0,280	0,35	0,42	0,56
1.4104 X14CrMoS17, 1.4105 X6CrMoS17, 1.4305 X10CrNiS18-9	≤ 5 N/2	Черновая	0,04 x D	0,40 x D	130	0,144	0,180	0,252	0,336	0,42	0,50	0,67
USA = 303, 410, 420F, 430, 430F	mm	Получистовая	0,02 x D	0,30 x D	150	0,108	0,135	0,189	0,252	0,32	0,38	0,50
Нержавеющая сталь		Канавки	0,03 x D	1,00 x D	80	0,108	0,135	0,192	0,256	0,32	0,38	0,51
1.4301X5CrNi18-10, 1.4303 X5CrNi18-12 1.4310 XCr- Ni18-8	750-850 N/mm2	Черновая	0,04 x D	0,40 x D	100	0,130	0,162	0,230	0,307	0,38	0,46	0,61
USA = 304, 304L, 420		Получистовая	0,02 x D	0,30 x D	120	0,097	0,122	0,173	0,230	0,29	0,35	0,46
Нержавеющая сталь		Канавки	0,02 x D	1,00 x D	60	0,080	0,100	0,150	0,200	0,25	0,30	0,40
1.4438 X2CrNiMo18-15-4, 1.4404 X2CrNiMo17-12-2, 1.4571 X6CrNiTi18-10	≥ 850 N/mm2	Черновая	0,03 x D	0,40 x D	70	0,096	0,120	0,180	0,240	0,30	0,36	0,48
USA = 310, 316, 316B, 316L, 317		Получистовая	0,02 x D	0,30 x D	90	0,072	0,090	0,135	0,180	0,23	0,27	0,36
		Канавки	0,01 x D	1,00 x D	30	0,040	0,050	0,090	0,120	0,15	0,18	0,24
Специальные сплавы (на основе никеля Ni) Nimonic Inconel Monel Hastelloy	≤ 1.300 N/mm2	Черновая	0,02 x D	0,30 x D	35	0,048	0,060	0,108	0,144	0,18	0,22	0,29
, , ,		Получистовая	0,01 x D	0,20 x D	40	0,036	0,045	0,081	0,108	0,14	0,16	0,22
Титановые сплавы (Ti)		Канавки	0,02 x D	1,00 x D	45	0,080	0,100	0,150	0,200	0,25	0,30	0,40
3.7024 Ti99,5, 3.7114 TiAl5Sn2,5, 3.7124 TiCu2 37154 TiAl6Zr5 37164 TiAl6V4 37184 TiAl4Mo4Sn25	≤ 1.300 N/mm2	Черновая	0,03 x D	0,40 x D	60	0,096	0,120	0,180	0,240	0,30	0,36	0,48
. , . , . ,		Получистовая	0,02 x D	0,30 x D	70	0,072	0,090	0,135	0,180	0,23	0,27	0,36
Чугун, серый чугун, ковкий чугун и чугун с шаовиным гафитом		Канавки	0,04 x D	1,00 x D	170	0,120	0,150	0,210	0,280	0,35	0,42	0,56
рд р 0.6010 EN-GL100 (GG10), 0.6020 EN-GJL-200 (GG20),	≤ 240 HB	Черновая	0,06 x D	0,60 x D	220	0,144	0,180	0,252	0,336	0,42	0,50	0,67
0.7050 EN-GJS-500-7 (GGG50), 0.8535 EN-GJMW-350-4		Получистовая	003 x D	040 x D	250	0108	0135	0189	0252	032	038	050
(GTW35)			,	,		,	,	,	,	,	,	,
Чугун, серый чугун, ковкий чугун и чугун с		Канавки	0,04 x D	1,00 x D	140	0,108	0,135	0,192	0,256	0,32	0,38	0,51
шаровидным графитом 0.6025 EN-GL250 (GG25), 0.6035 EN-GJL-350 (GG35),	≥ 240 HB	Черновая	0,05 x D	0,60 x D	180	0,130	0,162	0,230	0,307	0,38	0,46	0,61
0.7070 EN-GJS-700-2 (GGG70), 0.8170 EN-GJMB-700-2 (GTS70) Алюминий, деформируемые алюминиевые сплавы,		Получистовая	0,03 x D	0,40 x D	210	0,097	0,122	0,173	0,230	0,29	0,35	0,46
алюминиевые сплавы 3.0255 Al99,5, 3.2315 AlMgSi1, 3.3515 AlMg1	≤ 7% Si
3.0615 AlMgSiPb, 3.1325 AlCuMg1, 3.3245 AlMg3Si, 3.4365 AlZnMgCu1,5
Алюминиевые сплавы 3.2131 G-AlSi5Cu1, 3.2153 G-AlSi7Cu3, 3.2573 G-AlSi9 3.2581 G-AlSi12, 3.2583 G-AlSi12Cu, - G-AlSi12CuNiMg	≥ 7% Si
Магниевые сплавы MgMn2, G-MgAl8Zn1, G-MgAl6Zn3	-
Цветные металлы (медь, латунь с короткой и
длинной стружкой)2.0070 SE-Cu, 2.1020 CuSn6, 2.1096 G-CuSn5ZnPb 2.0380 CuZn39Pb2, 2.0401	≤ 850
CuZn39Pb3, 2.0410 CuZn43Pb2 2.0250 CuZn20, 2.0280 CuZn33, 2.0332 CuZn37Pb0,5 2.1090 CuSn7ZnPb,	N/mm2
2.1170 CuPb5Sn5, 2.1176 CuPb10Sn 2.0916 CuAl5, 2.0960 CuAl9Mn,2.1050 CuSn10

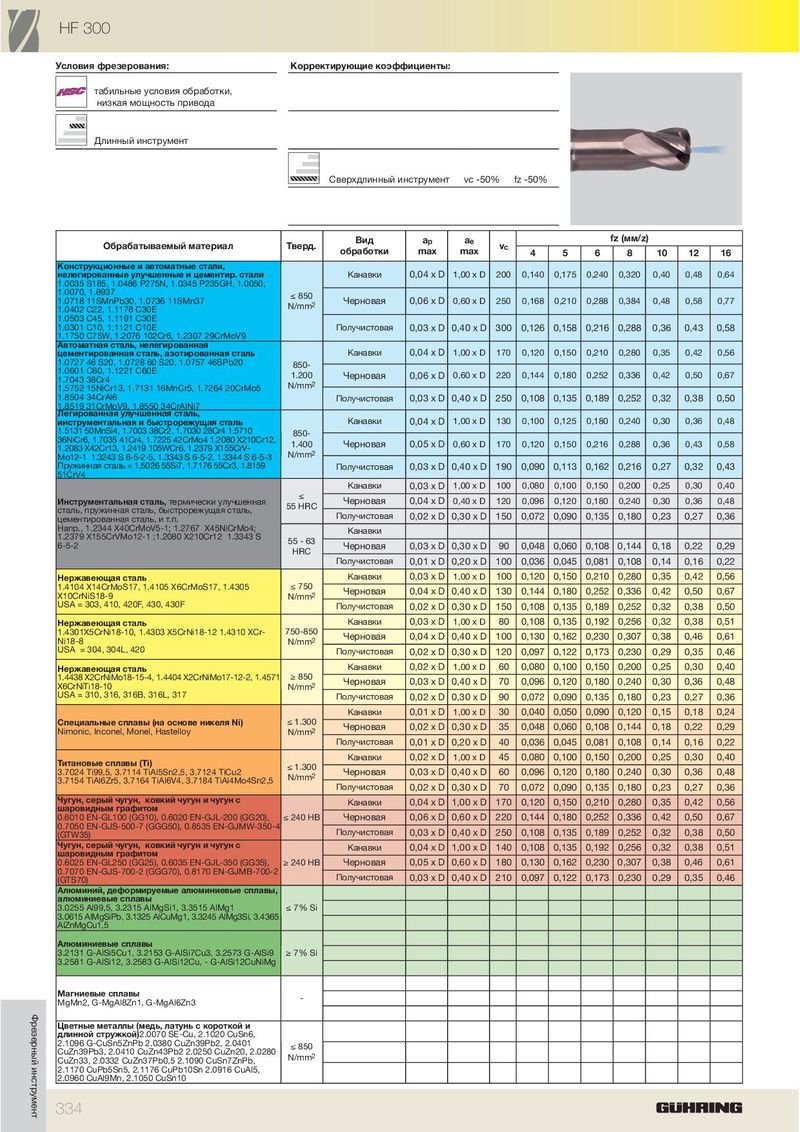

Каталог Guhring фрезерный инструмент - страница 340
