GS 100 U, H и A

мощность привода Черновая ap > 1,5 x D vc -25% fz -25%

Длинный инструмент

		Инстру	мент без пок	рытия	vc -50	% fz	-25%
Обрабатываемый материал	Тверд.	Вид обработки	ae max	ae max	vc	3	4	6	fz 8	(мм/z) 10	12	16	20	25
Конструкционные и автоматные стали, нелегированные улучшенные и цементир. стали 1.0035 S185, 1.0486 P275N, 1.0345 P235GH, 1.0050,		U	Канавки	1 x D	120	0,008	0,011	0,017	0,022	0,030	0,036	0,05	0,06	0,08
1.0070, 1.8937 1.0718 11SMnPb30, 1.0736 11SMn37 1.0402 C22, 1.1178 C30E 1.0503 C45, 1.1191 C30E 1.0301 C10, 1.1121 C10E	≤ 850 N/mm2	U	Черновая	0,75 x D	140	0,010	0,013	0,019	0,026	0,035	0,041	0,06	0,07	0,09
1.1750 C75W,1.2076 102Cr6,1.2307 29CrMoV9 Автоматная сталь, нелегированная цементированная сталь, азотированная сталь 10727 46 S20 10728 60 S20 10757 46SPb20		U	Канавки	1 x D	100	0,008	0,011	0,017	0,022	0,030	0,036	0,05	0,06	0,08
. , . , . 1.0601 C60, 1.1221 C60E 1.7043 38Cr4 1.5752 15NiCr13, 1.7131 16MnCr5, 1.7264 20CrMo5 18504 34CrAl6	850- 1.200 N/mm2	U	Черновая	0,75 x D	120	0,010	0,013	0,019	0,026	0,035	0,041	0,06	0,07	0,09
. 1.8519 31CrMoV9, 1.8550 34CrAlNi7 Легированная улучшенная сталь, инструментальная и быстрорежущая сталь 15131 50MnSi4 17003 38Cr2 17030 28Cr4 15710		H	Канавки	1 x D	90	0,008	0,010	0,015	0,020	0,028	0,034	0,04	0,06	0,07
. , . , . . 36NiCr6, 1.7035 41Cr4, 1.7225 42CrMo4 1.2080 X210Cr12, 1.2083 X42Cr13, 1.2419 105WCr6, 1.2379 X155CrV-	850- 1.400 2	H	Черновая	0,75 x D	110	0,009	0,012	0,017	0,023	0,032	0,039	0,05	0,06	0,08
Mo12-1 1.3243 S 6-5-2-5, 1.3343 S 6-5-2, 1.3344 S 6-5-3 Пружинная сталь = 1.5026 55Si7, 1.7176 55Cr3, 1.8159 51CrV4	N/mm
		H	Канавки	1 x D	50	0,005	0,007	0,011	0,014	0,020	0,024	0,03	0,04	0,05
Инструментальная сталь,термически улучшенная сталь пружинная сталь быстрорежущая сталь	≤ 54 HRC	H	Черновая	0,33 x D	70	0,007	0,009	0,014	0,019	0,026	0,031	0,04	0,05	0,07
, , , цементированная сталь, и т.п.
Напр., 1.2344 X40CrMoV5-1; 1.2767 X45NiCrMo4; 1.2379 X155CrVMo12-1 ;1.2080 X210Cr12 1.3343 S 6-5-26	55 - 63 HRC
Нержавеющая сталь 1.4104 X14CrMoS17, 1.4105 X6CrMoS17, 1.4305 X10CrNiS18-9 USA = 303, 410, 420F, 430, 430F	≤ 750 N/mm2	U U	Канавки Черновая	1 x D 0,75 x D	80 100	0,008 0,009	0,010 0,012	0,015 0,017	0,020 0,023	0,028 0,032	0,034 0,039	0,04 0,05	0,06 0,06	0,07 0,08
Нержавеющая сталь 1.4301X5CrNi18-10, 1.4303 X5CrNi18-12 1.4310 XCr- Ni18-8 USA = 304, 304L, 420	750-850 N/mm2	U U	Канавки Черновая	1 x D 0,75 x D	55 70	0,007 0,008	0,009 0,010	0,013 0,015	0,018 0,020	0,025 0,029	0,030 0,035	0,04 0,05	0,05 0,06	0,06 0,07
Нержавеющая сталь 1.4438 X2CrNiMo18-15-4, 1.4404 X2CrNiMo17-12-2, 1.4571 X6CrNiTi18-10 USA = 310, 316, 316B, 316L, 317	≥ 850 N/mm2	U U	Канавки Черновая	1 x D 0,60 x D	50 70	0,006 0,007	0,008 0,010	0,012 0,014	0,016 0,019	0,022 0,026	0,026 0,032	0,04 0,04	0,04 0,05	0,06 0,07
Специальные сплавы (на основе никеля Ni) Nimonic, Inconel, Monel, Hastelloy	≤ 1.300 N/mm2	U U	Канавки Черновая	1 x D 0,60 x D	20 30	0,005 0,006	0,007 0,009	0,011 0,013	0,014 0,017	0,020 0,024	0,024 0,029	0,03 0,04	0,04 0,05	0,05 0,06
Титановые сплавы (Ti)		U	Канавки	1 x D	45	0,006	0,008	0,012	0,016	0,022	0,026	0,04	0,04	0,06
3.7024 Ti99,5, 3.7114 TiAl5Sn2,5, 3.7124 TiCu2 3.7154 TiAl6Zr5, 3.7164 TiAl6V4, 3.7184 TiAl4Mo4Sn2,5	≤ 1.300 N/mm2	U	Черновая	0,60 x D	60	0,007	0,010	0,014	0,019	0,026	0,032	0,04	0,05	0,07
Чугун, серый чугун, ковкий чугун и чугун с шаовиным гафитом		U	Канавки	1 x D	100	0,008	0,011	0,017	0,022	0,030	0,036	0,05	0,06	0,08
рд р 0.6010 EN-GL100 (GG10), 0.6020 EN-GJL-200 (GG20), 0.7050 EN-GJS-500-7 (GGG50), 0.8535 EN-GJMW-350-4	≤ 240 HB	U	Черновая	0,75 x D	120	0,010	0,013	0,019	0,026	0,035	0,041	0,06	0,07	0,09
(GTW35) Чугун, серый чугун, ковкий чугун и чугун с		H	Канавки	1 x D	90	0,008	0,010	0,015	0,020	0,028	0,034	0,04	0,06	0,07
шаровидным графитом 0.6025 EN-GL250 (GG25), 0.6035 EN-GJL-350 (GG35), 0.7070 EN-GJS-700-2 (GGG70), 0.8170 EN-GJMB-700-2 GTS70	≥ 240 HB	H	Черновая	0,75 x D	110	0,009	0,012	0,017	0,023	0,032	0,039	0,05	0,06	0,08
() Алюминий, деформируемые алюминиевые сплавы,		A	Канавки	1 x D	350	0,010	0,013	0,019	0,026	0,035	0,042	0,06	0,07	0,09
алюминиевые сплавы 3.0255 Al99,5, 3.2315 AlMgSi1, 3.3515 AlMg1 3.0615 AlMgSiPb, 3.1325 AlCuMg1, 3.3245 AlMg3Si, 3.4365	≤ 7% Si	A	Черновая	0,75 x D	410	0,011	0,015	0,022	0,029	0,040	0,048	0,06	0,08	0,10
AlZnMgCu1,5		A	Канавки	1 x D	180	0,009	0,012	0,018	0,024	0,032	0,038	0,05	0,06	0,08
Алюминиевые сплавы 3.2131 G-AlSi5Cu1, 3.2153 G-AlSi7Cu3, 3.2573 G-AlSi9 3.2581 G-AlSi12, 3.2583 G-AlSi12Cu, - G-AlSi12CuNiMg	≥ 7% Si	A	Черновая	0,75 x D	210	0,010	0,014	0,021	0,028	0,037	0,044	0,06	0,07	0,09
		A	Канавки	1 x D	120	0,009	0,012	0,018	0,024	0,032	0,038	0,05	0,06	0,08
Магниевые сплавы MgMn2, G-MgAl8Zn1, G-MgAl6Zn3	-	A	Черновая	0,75 x D	140	0,010	0,014	0,021	0,028	0,037	0,044	0,06	0,07	0,09
Цветные металлы (медь, латунь с короткой и длинной стружкой)2.0070 SE-Cu, 2.1020 CuSn6,		A	Канавки	1 x D	180	0,009	0,012	0,018	0,024	0,032	0,038	0,05	0,06	0,08
2.1096 G-CuSn5ZnPb 2.0380 CuZn39Pb2, 2.0401 CuZn39Pb3, 2.0410 CuZn43Pb2 2.0250 CuZn20, 2.0280 CuZn33 2.0332 CuZn37Pb05 2.1090 CuSn7ZnPb	≤ 850 N/mm2	A	Черновая	0,75 x D	210	0,010	0,014	0,021	0,028	0,037	0,044	0,06	0,07	0,09
, , , 2.1170 CuPb5Sn5, 2.1176 CuPb10Sn 2.0916 CuAl5, 2.0960 CuAl9Mn,2.1050 CuSn10

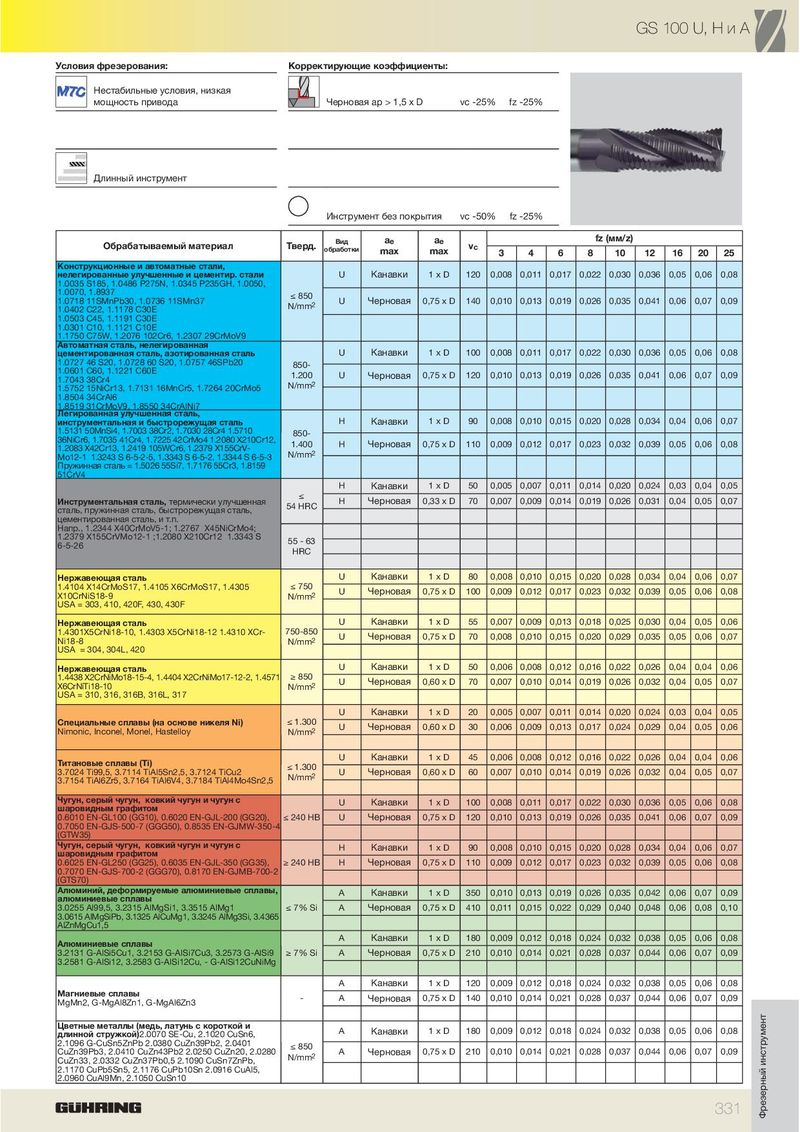

Каталог Guhring фрезерный инструмент - страница 337
