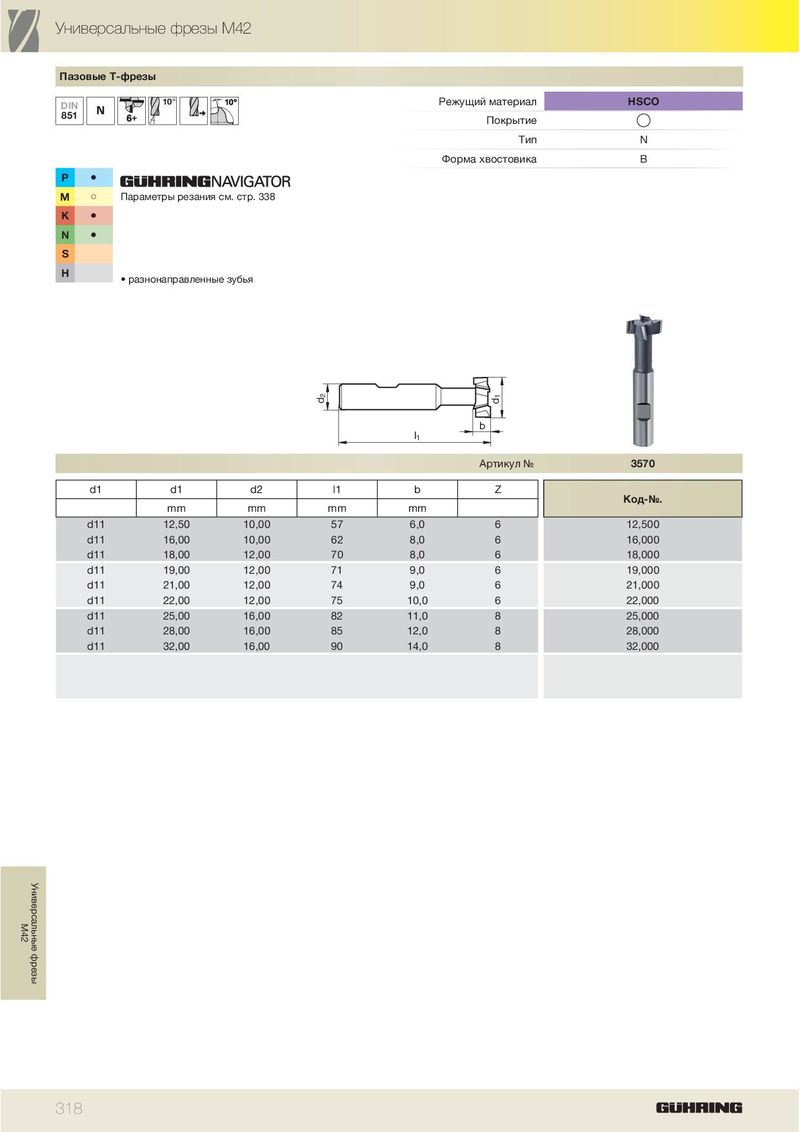

Пазовые Т-фрезы 10° DIN 851
P ä
M ã Параметры резания см. стр. 338
K ä N ä S H
- pазнонаправленные зубья
Режущий материал HSCO Покрытие Тип N Форма хвостовика B
| d2 | l1 | b d1 | ||||
| Артикул № | 3570 | |||||
| d1 | d1 | d2 | l1 | b | Z | К-№ |
| mm | mm | mm | mm | од. | ||
| d11 | 12,50 | 10,00 | 57 | 6,0 | 6 | 12,500 |
| d11 | 16,00 | 10,00 | 62 | 8,0 | 6 | 16,000 |
| d11 | 18,00 | 12,00 | 70 | 8,0 | 6 | 18,000 |
| d11 | 19,00 | 12,00 | 71 | 9,0 | 6 | 19,000 |
| d11 | 21,00 | 12,00 | 74 | 9,0 | 6 | 21,000 |
| d11 | 22,00 | 12,00 | 75 | 10,0 | 6 | 22,000 |
| d11 | 25,00 | 16,00 | 82 | 11,0 | 8 | 25,000 |
| d11 | 28,00 | 16,00 | 85 | 12,0 | 8 | 28,000 |
| d11 | 32,00 | 16,00 | 90 | 14,0 | 8 | 32,000 |
