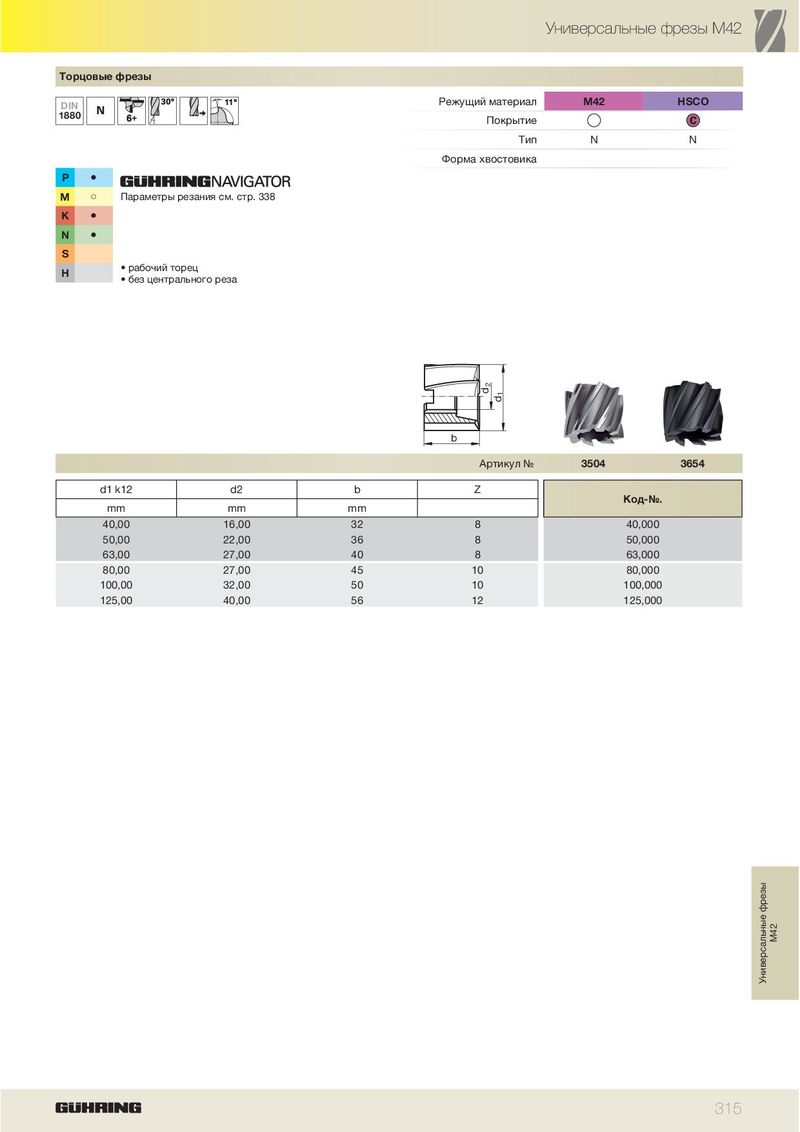

| Торц | овые фрезы | |||
| DIN 1880 | Режущий материал Покрытие | M42 | HSCO | |
| Тип | N | N | ||
| Форма хвостовика |
| P | � | |
| M | � | Параметры резания см. стр. 338 |
| K | � | |
| N | � | |
| S H | • pабочий торец • без центрального реза |
| b d2 d1 | |||||
| Артикул № | 3504 | 3654 | |||
| d1 k12 | d2 | b | Z | Ко-№ | |
| mm | mm | mm | д. | ||
| 40,00 | 16,00 | 32 | 8 | 40,000 | |
| 50,00 | 22,00 | 36 | 8 | 50,000 | |
| 63,00 | 27,00 | 40 | 8 | 63,000 | |
| 80,00 | 27,00 | 45 | 10 | 80,000 | |
| 100,00 | 32,00 | 50 | 10 | 100,000 | |
| 125,00 | 40,00 | 56 | 12 | 125,000 |
