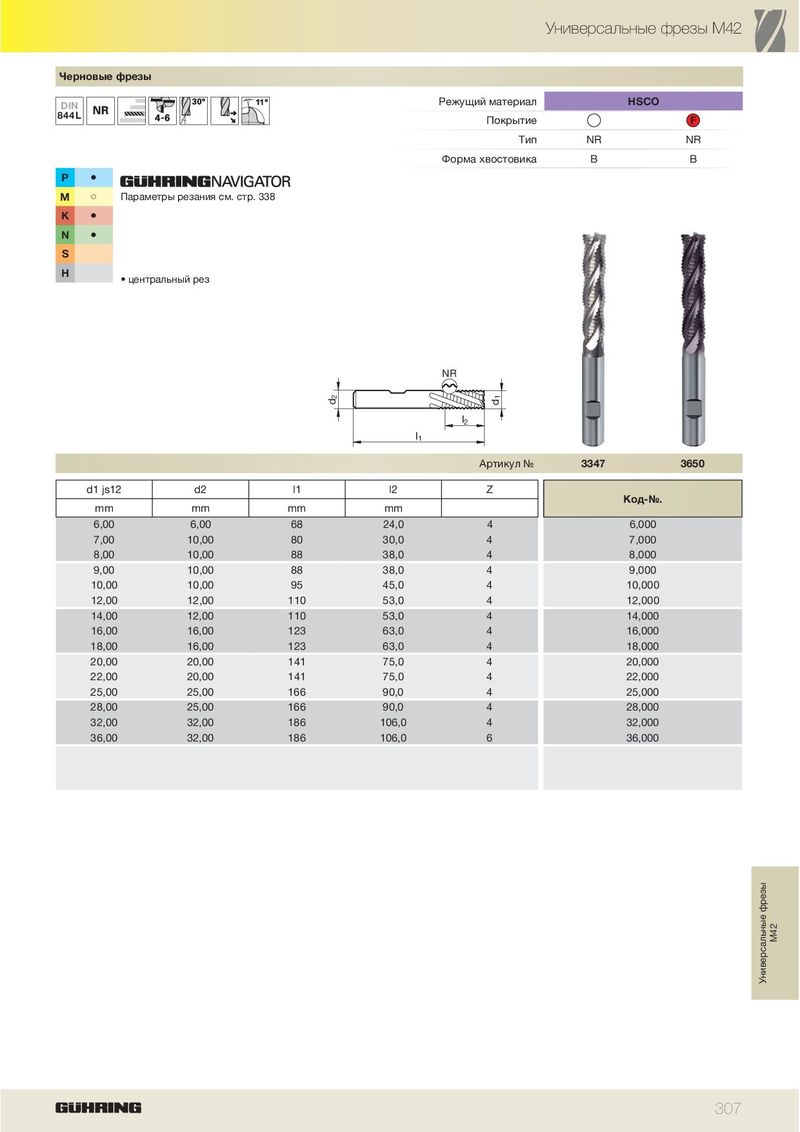

Каталог Guhring фрезерный инструмент - страница 313
Навигация
Каталог Guhring программы быстрорежущего инструмента PowerLine
Каталог Guhring программа фрез высочайшего качества PowerMill
Каталог Guhring ружейные сверла
Каталог Guhring резьбонарезной инструмент 2010
Каталог Guhring инструментальная оснастка GM 300
Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100
| Черн | овые фрезы | |||
| DIN 844 L | Режущий материал Покрытие | HSCO F | ||
| Тип | NR | NR | ||
| Форма хвостовика | B | B |
| P | � | |
| M | � | Параметры резания см. стр. 338 |
| K | � | |
| N | � | |
| S | ||
| H | • центральный рез |
| d | 2 | l1 | l2 d1 NR | ||||
| Артикул № | 3347 | 3650 | |||||
| d1 js12 | d2 | l1 | l2 | Z | Ко-№ | ||
| mm | mm | mm | mm | д. | |||
| 6,00 | 6,00 | 68 | 24,0 | 4 | 6,000 | ||
| 7,00 | 10,00 | 80 | 30,0 | 4 | 7,000 | ||
| 8,00 | 10,00 | 88 | 38,0 | 4 | 8,000 | ||
| 9,00 | 10,00 | 88 | 38,0 | 4 | 9,000 | ||
| 10,00 | 10,00 | 95 | 45,0 | 4 | 10,000 | ||
| 12,00 | 12,00 | 110 | 53,0 | 4 | 12,000 | ||
| 14,00 | 12,00 | 110 | 53,0 | 4 | 14,000 | ||
| 16,00 | 16,00 | 123 | 63,0 | 4 | 16,000 | ||
| 18,00 | 16,00 | 123 | 63,0 | 4 | 18,000 | ||
| 20,00 | 20,00 | 141 | 75,0 | 4 | 20,000 | ||
| 22,00 | 20,00 | 141 | 75,0 | 4 | 22,000 | ||
| 25,00 | 25,00 | 166 | 90,0 | 4 | 25,000 | ||
| 28,00 | 25,00 | 166 | 90,0 | 4 | 28,000 | ||
| 32,00 | 32,00 | 186 | 106,0 | 4 | 32,000 | ||
| 36,00 | 32,00 | 186 | 106,0 | 6 | 36,000 |
