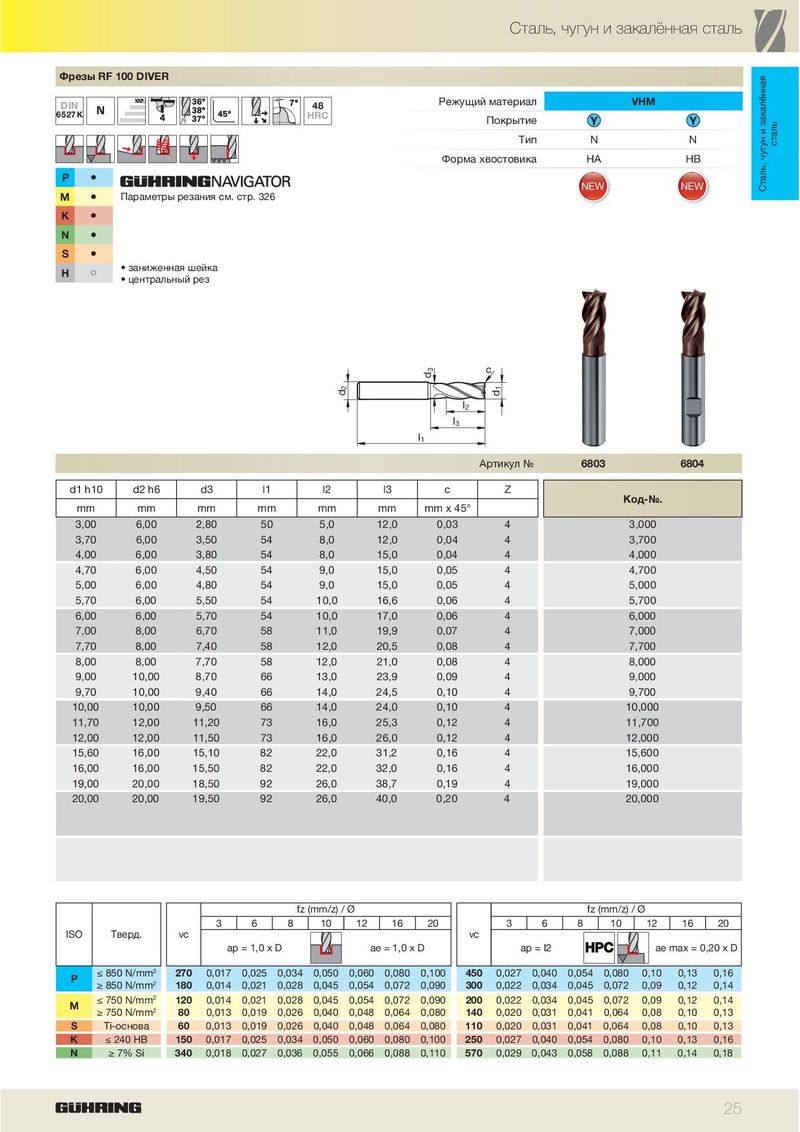

Каталог Guhring фрезерный инструмент - страница 31

Сталь, чугун и закалённая сталь Фрезы RF 100 DIVER Режущий материал VHM DIN 48 6527 K HRC Покрытие Тип N N сталь Форма хвостовика HA HB P ä NEW NEW Сталь, чугун и закалённая M ä Параметры резания см. стр. 326 K ä N ä S ä • заниженная шейка H ã • центральный рез 3 c d 2 1 d d l 2 l 3 l 1 Артикул № 6803 6804 d1 h10 d2 h6 d3 l1 l2 l3 c Z Код-№. mm mm mm mm mm mm mm x 45° 3,00 6,00 2,80 50 5,0 12,0 0,03 4 3,000 3,70 6,00 3,50 54 8,0 12,0 0,04 4 3,700 4,00 6,00 3,80 54 8,0 15,0 0,04 4 4,000 4,70 6,00 4,50 54 9,0 15,0 0,05 4 4,700 5,00 6,00 4,80 54 9,0 15,0 0,05 4 5,000 5,70 6,00 5,50 54 10,0 16,6 0,06 4 5,700 6,00 6,00 5,70 54 10,0 17,0 0,06 4 6,000 7,00 8,00 6,70 58 11,0 19,9 0,07 4 7,000 7,70 8,00 7,40 58 12,0 20,5 0,08 4 7,700 8,00 8,00 7,70 58 12,0 21,0 0,08 4 8,000 9,00 10,00 8,70 66 13,0 23,9 0,09 4 9,000 9,70 10,00 9,40 66 14,0 24,5 0,10 4 9,700 10,00 10,00 9,50 66 14,0 24,0 0,10 4 10,000 11,70 12,00 11,20 73 16,0 25,3 0,12 4 11,700 12,00 12,00 11,50 73 16,0 26,0 0,12 4 12,000 15,60 16,00 15,10 82 22,0 31,2 0,16 4 15,600 16,00 16,00 15,50 82 22,0 32,0 0,16 4 16,000 19,00 20,00 18,50 92 26,0 38,7 0,19 4 19,000 20,00 20,00 19,50 92 26,0 40,0 0,20 4 20,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ap = 1,0 x D ae = 1,0 x D ap = l2 ae max = 0,20 x D ≤ 850 N/mm 2 270 0,017 0,025 0,034 0,050 0,060 0,080 0,100 450 0,027 0,040 0,054 0,080 0,10 0,13 0,16 P ≥ 850 N/mm 2 180 0,014 0,021 0,028 0,045 0,054 0,072 0,090 300 0,022 0,034 0,045 0,072 0,09 0,12 0,14 ≤ 750 N/mm 2 120 0,014 0,021 0,028 0,045 0,054 0,072 0,090 200 0,022 0,034 0,045 0,072 0,09 0,12 0,14 M ≥ 750 N/mm 2 80 0,013 0,019 0,026 0,040 0,048 0,064 0,080 140 0,020 0,031 0,041 0,064 0,08 0,10 0,13 S Ti-основа 60 0,013 0,019 0,026 0,040 0,048 0,064 0,080 110 0,020 0,031 0,041 0,064 0,08 0,10 0,13 K ≤ 240 HB 150 0,017 0,025 0,034 0,050 0,060 0,080 0,100 250 0,027 0,040 0,054 0,080 0,10 0,13 0,16 N ≥ 7% Si 340 0,018 0,027 0,036 0,055 0,066 0,088 0,110 570 0,029 0,043 0,058 0,088 0,11 0,14 0,18 25
