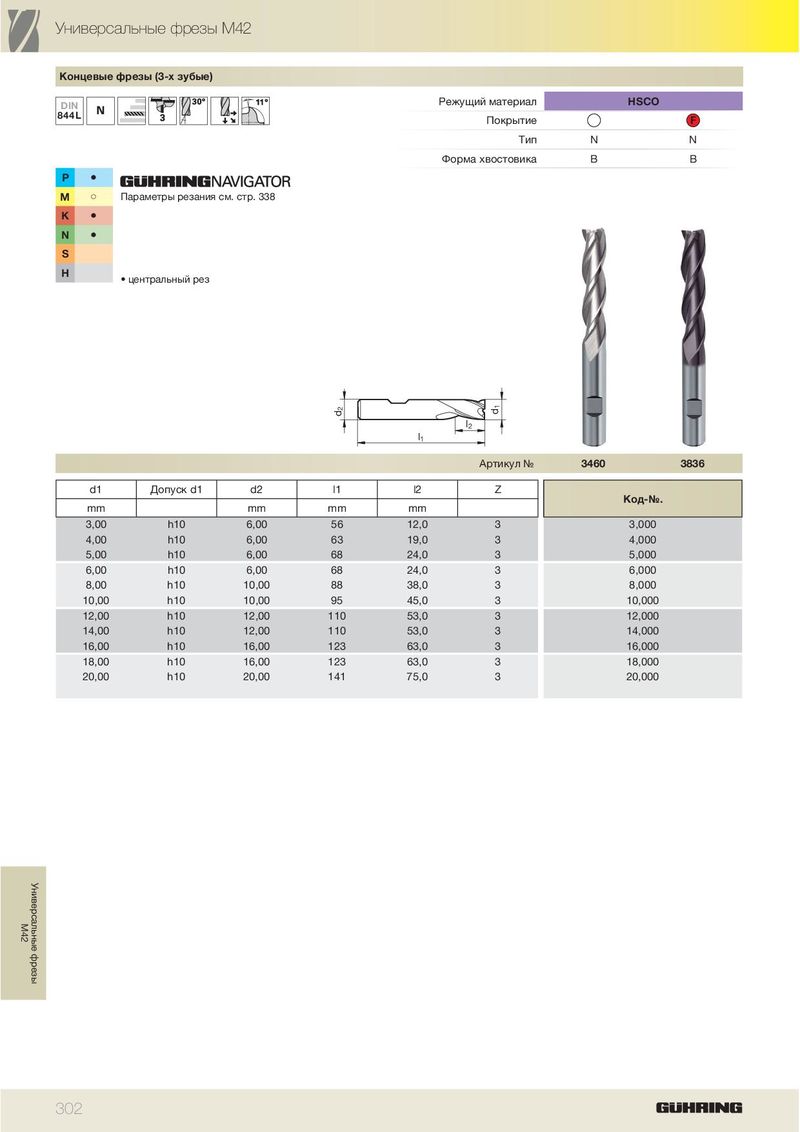

| Конц | евые фрезы (3-х зубые) | |||
| DIN 844 L | Режущий материал Покрытие | HSCO F | ||
| Тип | N | N | ||
| Форма хвостовика | B | B |
| P | � | |
| M | � | Параметры резания см. стр. 338 |
| K | � | |
| N | � | |
| S | ||
| H | • центральный рез |
| d2 | l1 | l2 d1 | ||||||
| Артикул № | 3460 | 3836 | ||||||
| d1 | Допуск d1 | d2 | l1 | l2 | Z | Ко-№ | ||
| mm | mm | mm | mm | д. | ||||
| 3,00 | h10 | 6,00 | 56 | 12,0 | 3 | 3,000 | ||
| 4,00 | h10 | 6,00 | 63 | 19,0 | 3 | 4,000 | ||
| 5,00 | h10 | 6,00 | 68 | 24,0 | 3 | 5,000 | ||
| 6,00 | h10 | 6,00 | 68 | 24,0 | 3 | 6,000 | ||
| 8,00 | h10 | 10,00 | 88 | 38,0 | 3 | 8,000 | ||
| 10,00 | h10 | 10,00 | 95 | 45,0 | 3 | 10,000 | ||
| 12,00 | h10 | 12,00 | 110 | 53,0 | 3 | 12,000 | ||
| 14,00 | h10 | 12,00 | 110 | 53,0 | 3 | 14,000 | ||
| 16,00 | h10 | 16,00 | 123 | 63,0 | 3 | 16,000 | ||
| 18,00 | h10 | 16,00 | 123 | 63,0 | 3 | 18,000 | ||
| 20,00 | h10 | 20,00 | 141 | 75,0 | 3 | 20,000 |
