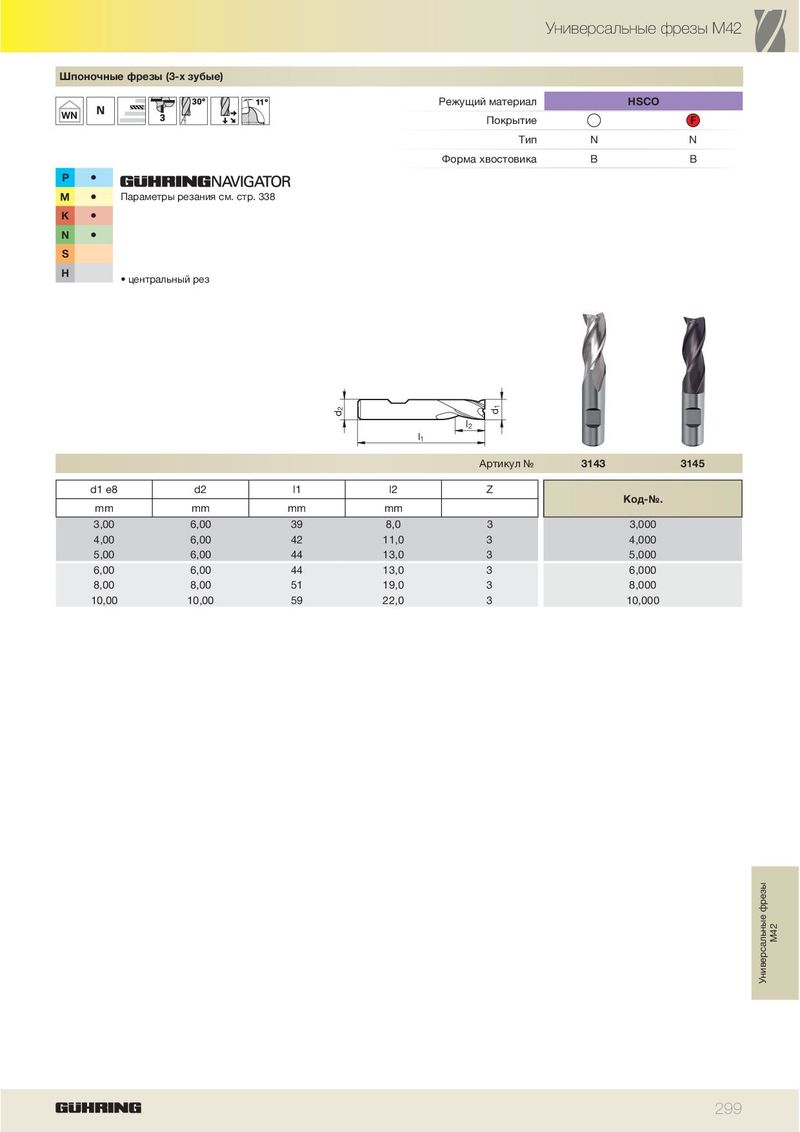

| Шпоночны | е фрезы (3-х зубые) | |||
| WN | Режущий материал Покрытие | HSCO F | ||
| Тип | N | N | ||
| Форма хвостовика | B | B |
| P | � | |
| M | � | Параметры резания см. стр. 338 |
| K | � | |
| N | � | |
| S | ||
| H | • центральный рез |
| d | l1 2 | l2 d1 | |||||
| Артикул № | 3143 | 3145 | |||||
| d1 e8 | d2 | l1 | l2 | Z | Ко-№ | ||
| mm | mm | mm | mm | д. | |||
| 3,00 | 6,00 | 39 | 8,0 | 3 | 3,000 | ||
| 4,00 | 6,00 | 42 | 11,0 | 3 | 4,000 | ||
| 5,00 | 6,00 | 44 | 13,0 | 3 | 5,000 | ||
| 6,00 | 6,00 | 44 | 13,0 | 3 | 6,000 | ||
| 8,00 | 8,00 | 51 | 19,0 | 3 | 8,000 | ||
| 10,00 | 10,00 | 59 | 22,0 | 3 | 10,000 |
