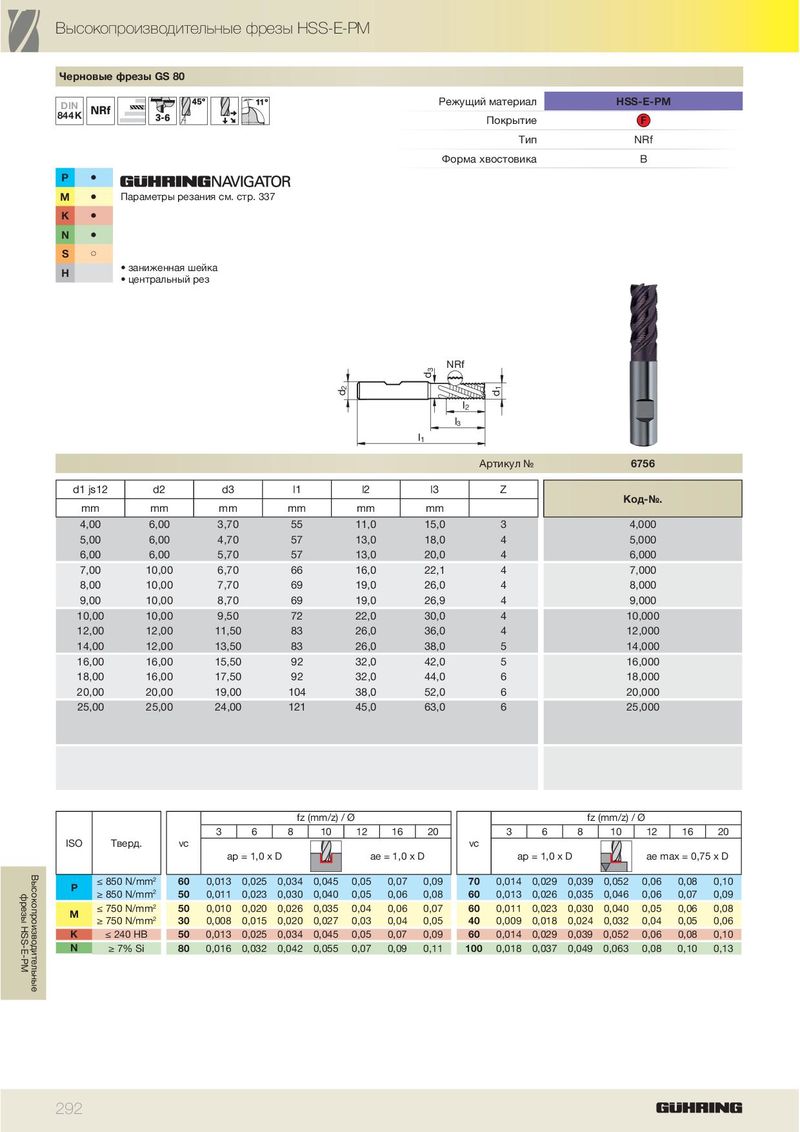

Каталог Guhring фрезерный инструмент - страница 298

Высокопроизводительные фрезы HSS-E-PM Черновые фрезы GS 80 Режущий материал HSS-E-PM DIN 844 K Покрытие F Тип NRf Форма хвостовика B P ä M ä Параметры резания см. стр. 337 K ä N ä S ã • заниженная шейка H • центральный рез 3 NRf d 2 1 d d l 2 l 3 l 1 Артикул № 6756 d1 js12 d2 d3 l1 l2 l3 Z Код-№. mm mm mm mm mm mm 4,00 6,00 3,70 55 11,0 15,0 3 4,000 5,00 6,00 4,70 57 13,0 18,0 4 5,000 6,00 6,00 5,70 57 13,0 20,0 4 6,000 7,00 10,00 6,70 66 16,0 22,1 4 7,000 8,00 10,00 7,70 69 19,0 26,0 4 8,000 9,00 10,00 8,70 69 19,0 26,9 4 9,000 10,00 10,00 9,50 72 22,0 30,0 4 10,000 12,00 12,00 11,50 83 26,0 36,0 4 12,000 14,00 12,00 13,50 83 26,0 38,0 5 14,000 16,00 16,00 15,50 92 32,0 42,0 5 16,000 18,00 16,00 17,50 92 32,0 44,0 6 18,000 20,00 20,00 19,00 104 38,0 52,0 6 20,000 25,00 25,00 24,00 121 45,0 63,0 6 25,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ap = 1,0 x D ae = 1,0 x D ap = 1,0 x D ae max = 0,75 x D Высокопроизводительные ≤ 850 N/mm 2 60 0,013 0,025 0,034 0,045 0,05 0,07 0,09 70 0,014 0,029 0,039 0,052 0,06 0,08 0,10 фрезы HSS-E-PM P ≥ 850 N/mm 2 50 0,011 0,023 0,030 0,040 0,05 0,06 0,08 60 0,013 0,026 0,035 0,046 0,06 0,07 0,09 ≤ 750 N/mm 2 50 0,010 0,020 0,026 0,035 0,04 0,06 0,07 60 0,011 0,023 0,030 0,040 0,05 0,06 0,08 M ≥ 750 N/mm 2 30 0,008 0,015 0,020 0,027 0,03 0,04 0,05 40 0,009 0,018 0,024 0,032 0,04 0,05 0,06 K ≤ 240 HB 50 0,013 0,025 0,034 0,045 0,05 0,07 0,09 60 0,014 0,029 0,039 0,052 0,06 0,08 0,10 N ≥ 7% Si 80 0,016 0,032 0,042 0,055 0,07 0,09 0,11 100 0,018 0,037 0,049 0,063 0,08 0,10 0,13 292
