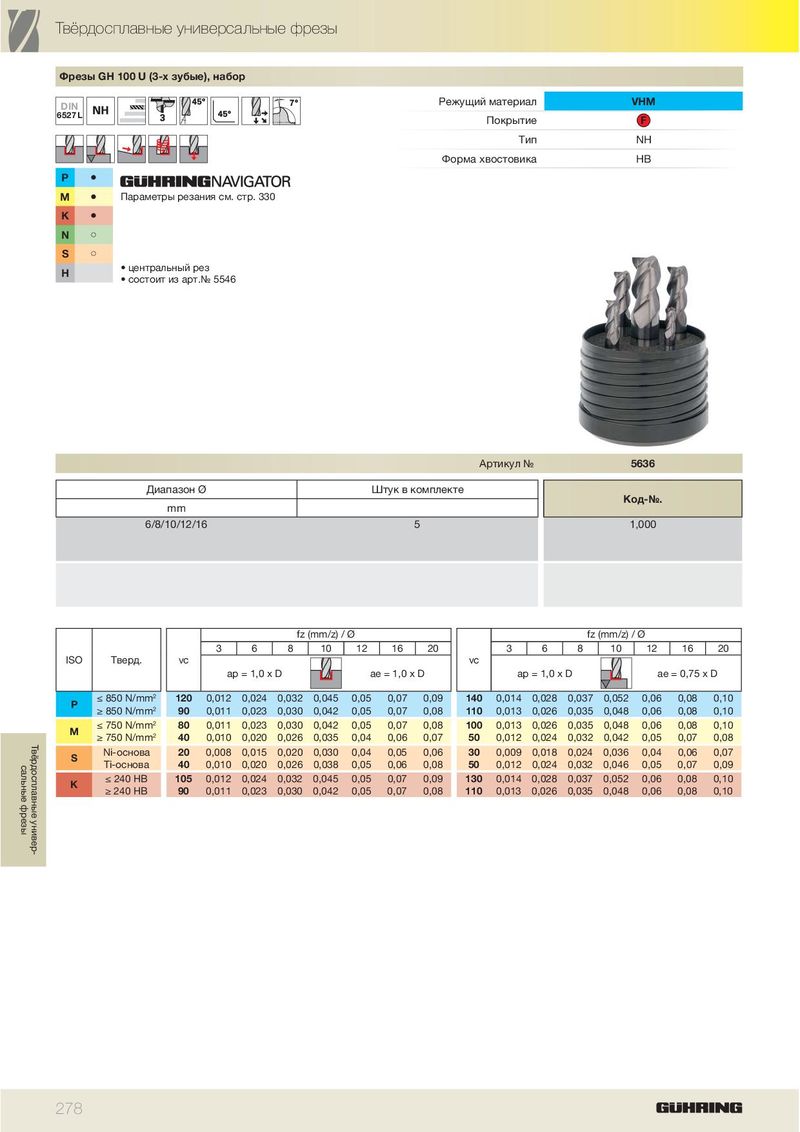

Фрезы GH 100 U (3-х зубые), набор

DIN 6527L

P ä

M ä Параметры резания см. стр. 330

K ä N ã S ã

центральный рез

H

cостоит из арт.№ 5546

Режущий материал VHM F Покрытие Тип NH Форма хвостовика HB

										Ар	тикул	№		5	636
	Диа	пазон mm	Ø				Ш	тук в	комплек	те				Ко	д-№.
	6/8/	10/12/1	6						5					1	,000
					fz	(mm/z)/	Ø						fz	(mm/z)/	Ø
			3	6	8	10	12	16	20		3	6	8	10	12	16	20
ISO	Тверд.	vc	ap	= 1,0 x	D		ae	= 1,0	x D	vc	ap	= 1,0 x	D		ae	= 0,75 x	D
P	≤ 850 N/mm2	120	0,012	0,024	0,032	0,045	0,05	0,07	0,09	140	0,014	0,028	0,037	0,052	0,06	0,08	0,10
	≥ 850 N/mm2	90	0,011	0,023	0,030	0,042	0,05	0,07	0,08	110	0,013	0,026	0,035	0,048	0,06	0,08	0,10
M	≤ 750 N/mm2	80	0,011	0,023	0,030	0,042	0,05	0,07	0,08	100	0,013	0,026	0,035	0,048	0,06	0,08	0,10
	≥ 750 N/mm2	40	0,010	0,020	0,026	0,035	0,04	0,06	0,07	50	0,012	0,024	0,032	0,042	0,05	0,07	0,08
S	Ni-основа	20	0,008	0,015	0,020	0,030	0,04	0,05	0,06	30	0,009	0,018	0,024	0,036	0,04	0,06	0,07
	Ti-основа	40	0,010	0,020	0,026	0,038	0,05	0,06	0,08	50	0,012	0,024	0,032	0,046	0,05	0,07	0,09
K	≤ 240 HB	105	0,012	0,024	0,032	0,045	0,05	0,07	0,09	130	0,014	0,028	0,037	0,052	0,06	0,08	0,10
	≥ 240 HB	90	0,011	0,023	0,030	0,042	0,05	0,07	0,08	110	0,013	0,026	0,035	0,048	0,06	0,08	0,10
