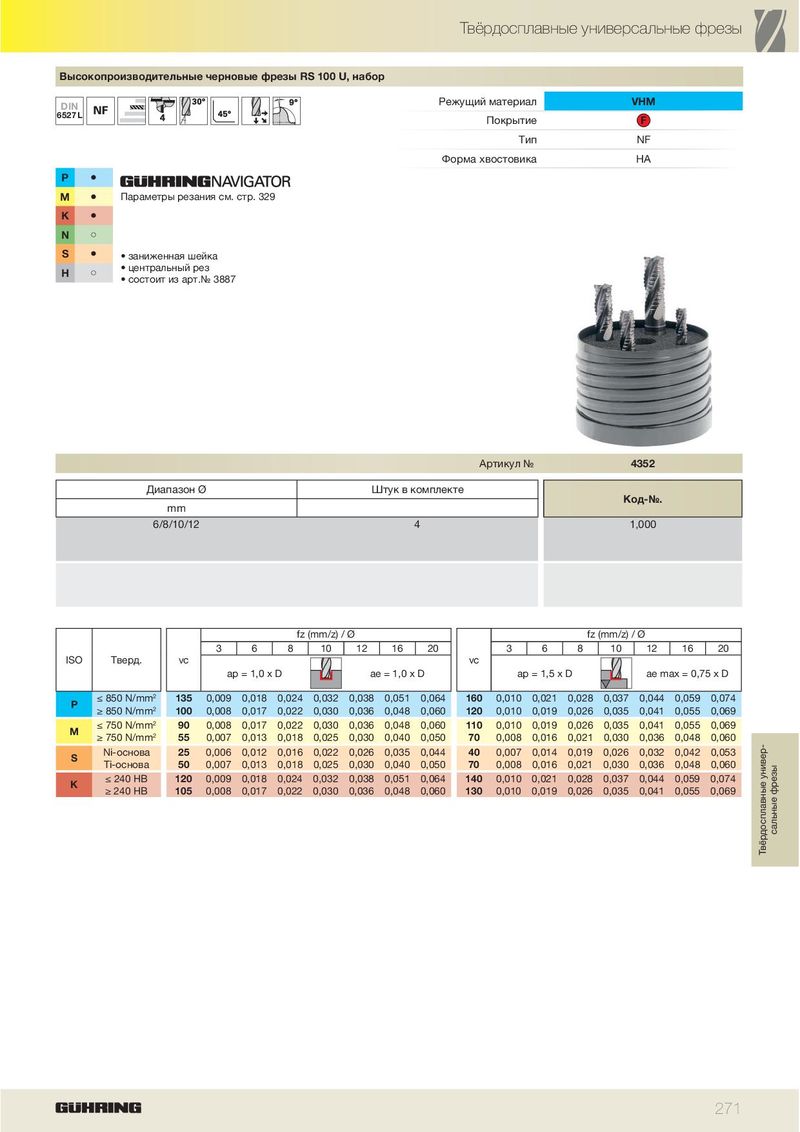

Режущий материал	VHM
Покрытие	F
Тип	NF
Форма хвостовика	HA

DIN

P ä

M ä Параметры резания см. стр. 329

K ä N ã S ä

заниженная шейка

ã центральный рез H

cостоит из арт.№ 3887

	Артикул №	4352
Диапазон Ø mm	Штук в комплекте	Код-№.
6/8/10/12	4	1,000

					fz	(mm/z)/	Ø						fz	(mm/z)/	Ø
			3	6	8	10	12	16	20		3	6	8	10	12	16	20
ISO	Тверд.	vc	ap	= 1,0 x	D		ae	= 1,0 x	D	vc	ap	= 1,5 x	D		ae m	ax = 0,7	5 x D
P	≤ 850 N/mm2	135	0,009	0,018	0,024	0,032	0,038	0,051	0,064	160	0,010	0,021	0,028	0,037	0,044	0,059	0,074
	≥ 850 N/mm2	100	0,008	0,017	0,022	0,030	0,036	0,048	0,060	120	0,010	0,019	0,026	0,035	0,041	0,055	0,069
M	≤ 750 N/mm2	90	0,008	0,017	0,022	0,030	0,036	0,048	0,060	110	0,010	0,019	0,026	0,035	0,041	0,055	0,069
	≥ 750 N/mm2	55	0,007	0,013	0,018	0,025	0,030	0,040	0,050	70	0,008	0,016	0,021	0,030	0,036	0,048	0,060
S	Ni-основа	25	0,006	0,012	0,016	0,022	0,026	0,035	0,044	40	0,007	0,014	0,019	0,026	0,032	0,042	0,053
	Ti-основа	50	0,007	0,013	0,018	0,025	0,030	0,040	0,050	70	0,008	0,016	0,021	0,030	0,036	0,048	0,060
K	≤ 240 HB	120	0,009	0,018	0,024	0,032	0,038	0,051	0,064	140	0,010	0,021	0,028	0,037	0,044	0,059	0,074
	≥ 240 HB	105	0,008	0,017	0,022	0,030	0,036	0,048	0,060	130	0,010	0,019	0,026	0,035	0,041	0,055	0,069
