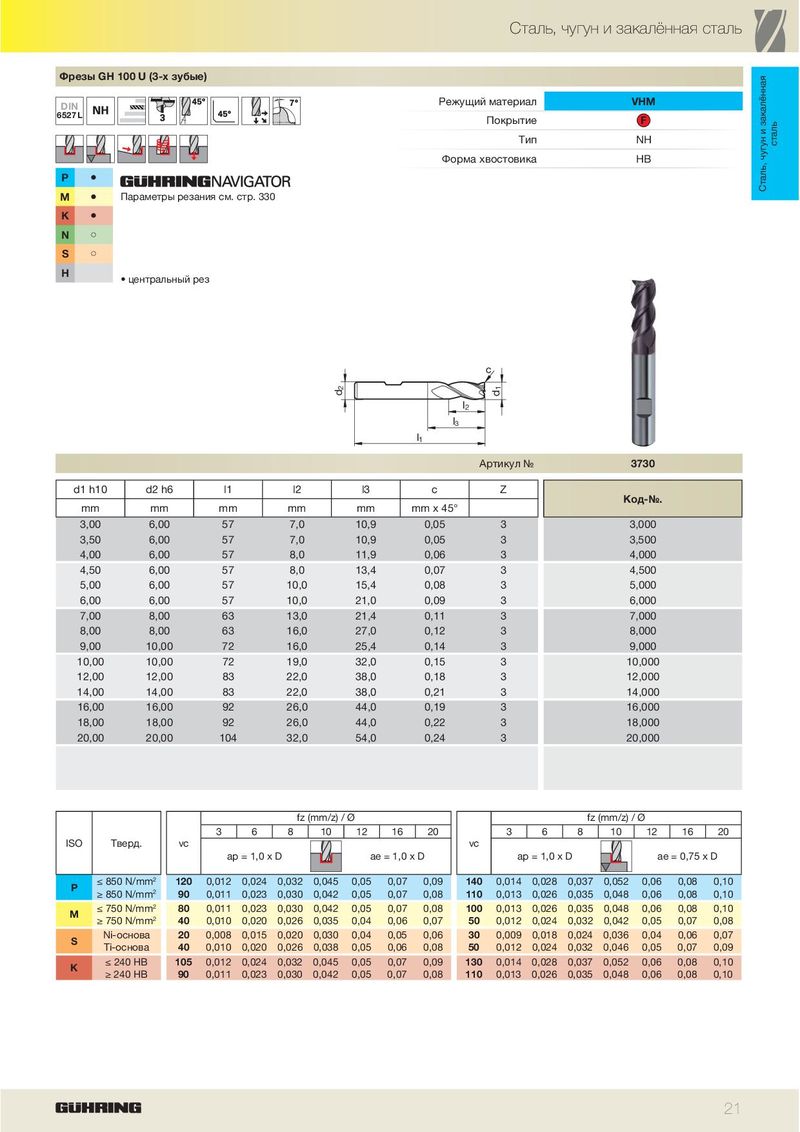

Каталог Guhring фрезерный инструмент - страница 27

Сталь, чугун и закалённая сталь Фрезы GH 100 U (3-х зубые) Режущий материал VHM DIN 6527 L Покрытие F Тип NH сталь Форма хвостовика HB P ä Сталь, чугун и закалённая M ä Параметры резания см. стр. 330 K ä N ã S ã H • центральный рез c 2 1 d d l 2 l 3 l 1 Артикул № 3730 d1 h10 d2 h6 l1 l2 l3 c Z Код-№. mm mm mm mm mm mm x 45° 3,00 6,00 57 7,0 10,9 0,05 3 3,000 3,50 6,00 57 7,0 10,9 0,05 3 3,500 4,00 6,00 57 8,0 11,9 0,06 3 4,000 4,50 6,00 57 8,0 13,4 0,07 3 4,500 5,00 6,00 57 10,0 15,4 0,08 3 5,000 6,00 6,00 57 10,0 21,0 0,09 3 6,000 7,00 8,00 63 13,0 21,4 0,11 3 7,000 8,00 8,00 63 16,0 27,0 0,12 3 8,000 9,00 10,00 72 16,0 25,4 0,14 3 9,000 10,00 10,00 72 19,0 32,0 0,15 3 10,000 12,00 12,00 83 22,0 38,0 0,18 3 12,000 14,00 14,00 83 22,0 38,0 0,21 3 14,000 16,00 16,00 92 26,0 44,0 0,19 3 16,000 18,00 18,00 92 26,0 44,0 0,22 3 18,000 20,00 20,00 104 32,0 54,0 0,24 3 20,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ap = 1,0 x D ae = 1,0 x D ap = 1,0 x D ae = 0,75 x D ≤ 850 N/mm 2 120 0,012 0,024 0,032 0,045 0,05 0,07 0,09 140 0,014 0,028 0,037 0,052 0,06 0,08 0,10 P ≥ 850 N/mm 2 90 0,011 0,023 0,030 0,042 0,05 0,07 0,08 110 0,013 0,026 0,035 0,048 0,06 0,08 0,10 ≤ 750 N/mm 2 80 0,011 0,023 0,030 0,042 0,05 0,07 0,08 100 0,013 0,026 0,035 0,048 0,06 0,08 0,10 M ≥ 750 N/mm 2 40 0,010 0,020 0,026 0,035 0,04 0,06 0,07 50 0,012 0,024 0,032 0,042 0,05 0,07 0,08 Ni-основа 20 0,008 0,015 0,020 0,030 0,04 0,05 0,06 30 0,009 0,018 0,024 0,036 0,04 0,06 0,07 S Ti-основа 40 0,010 0,020 0,026 0,038 0,05 0,06 0,08 50 0,012 0,024 0,032 0,046 0,05 0,07 0,09 ≤ 240 HB 105 0,012 0,024 0,032 0,045 0,05 0,07 0,09 130 0,014 0,028 0,037 0,052 0,06 0,08 0,10 K ≥ 240 HB 90 0,011 0,023 0,030 0,042 0,05 0,07 0,08 110 0,013 0,026 0,035 0,048 0,06 0,08 0,10 21
