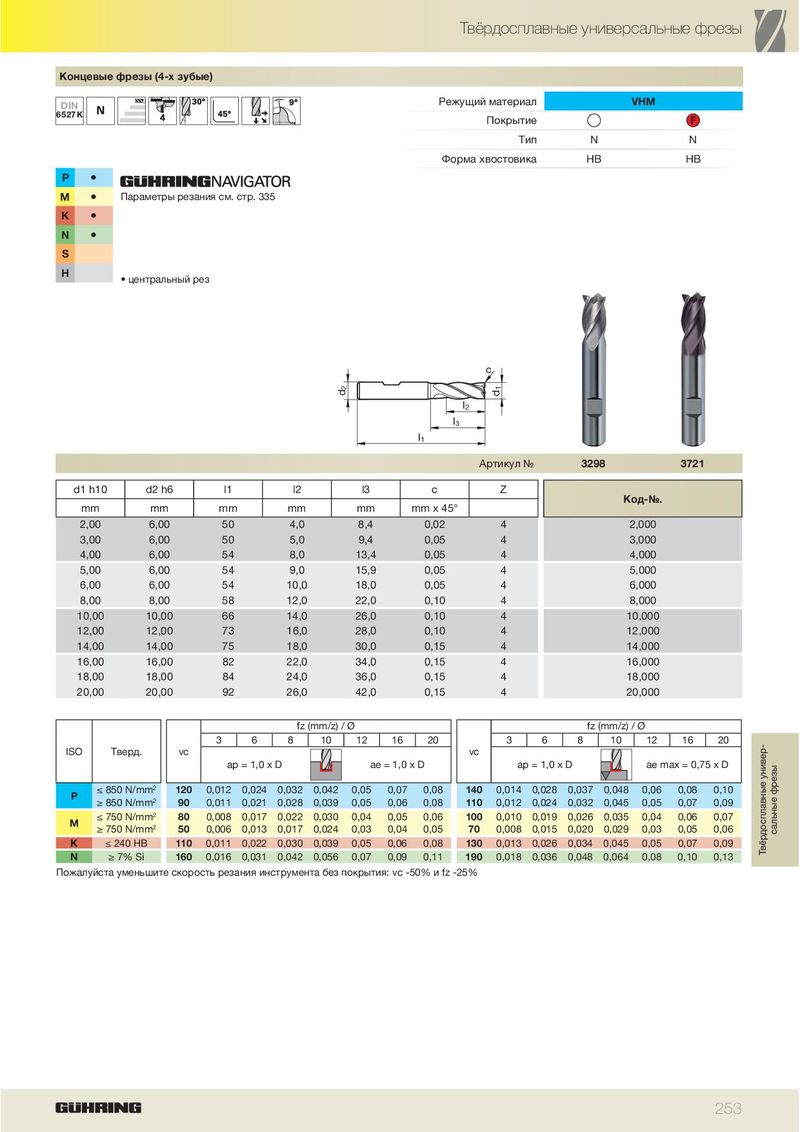

Каталог Guhring фрезерный инструмент - страница 259

Твёрдосплавные универсальные фрезы Концевые фрезы (4-х зубые) Режущий материал VHM DIN 6527 K Покрытие F Тип N N Форма хвостовика HB HB P ä M ä Параметры резания см. стр. 335 K ä N ä S H • центральный рез c 2 1 d d l 2 l 3 l 1 Артикул № 3298 3721 d1 h10 d2 h6 l1 l2 l3 c Z Код-№. mm mm mm mm mm mm x 45° 2,00 6,00 50 4,0 8,4 0,02 4 2,000 3,00 6,00 50 5,0 9,4 0,05 4 3,000 4,00 6,00 54 8,0 13,4 0,05 4 4,000 5,00 6,00 54 9,0 15,9 0,05 4 5,000 6,00 6,00 54 10,0 18,0 0,05 4 6,000 8,00 8,00 58 12,0 22,0 0,10 4 8,000 10,00 10,00 66 14,0 26,0 0,10 4 10,000 12,00 12,00 73 16,0 28,0 0,10 4 12,000 14,00 14,00 75 18,0 30,0 0,15 4 14,000 16,00 16,00 82 22,0 34,0 0,15 4 16,000 18,00 18,00 84 24,0 36,0 0,15 4 18,000 20,00 20,00 92 26,0 42,0 0,15 4 20,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ap = 1,0 x D ae = 1,0 x D ap = 1,0 x D ae max = 0,75 x D ≤ 850 N/mm 2 120 0,012 0,024 0,032 0,042 0,05 0,07 0,08 140 0,014 0,028 0,037 0,048 0,06 0,08 0,10 P ≥ 850 N/mm 2 90 0,011 0,021 0,028 0,039 0,05 0,06 0,08 110 0,012 0,024 0,032 0,045 0,05 0,07 0,09 ≤ 750 N/mm 2 80 0,008 0,017 0,022 0,030 0,04 0,05 0,06 100 0,010 0,019 0,026 0,035 0,04 0,06 0,07 M ≥ 750 N/mm 2 50 0,006 0,013 0,017 0,024 0,03 0,04 0,05 70 0,008 0,015 0,020 0,029 0,03 0,05 0,06 сальные фрезы K ≤ 240 HB 110 0,011 0,022 0,030 0,039 0,05 0,06 0,08 130 0,013 0,026 0,034 0,045 0,05 0,07 0,09 Твёрдосплавные универ- N ≥ 7% Si 160 0,016 0,031 0,042 0,056 0,07 0,09 0,11 190 0,018 0,036 0,048 0,064 0,08 0,10 0,13 Пожалуйста уменьшите скорость резания инструмента без покрытия: vc -50% и fz -25% 253
