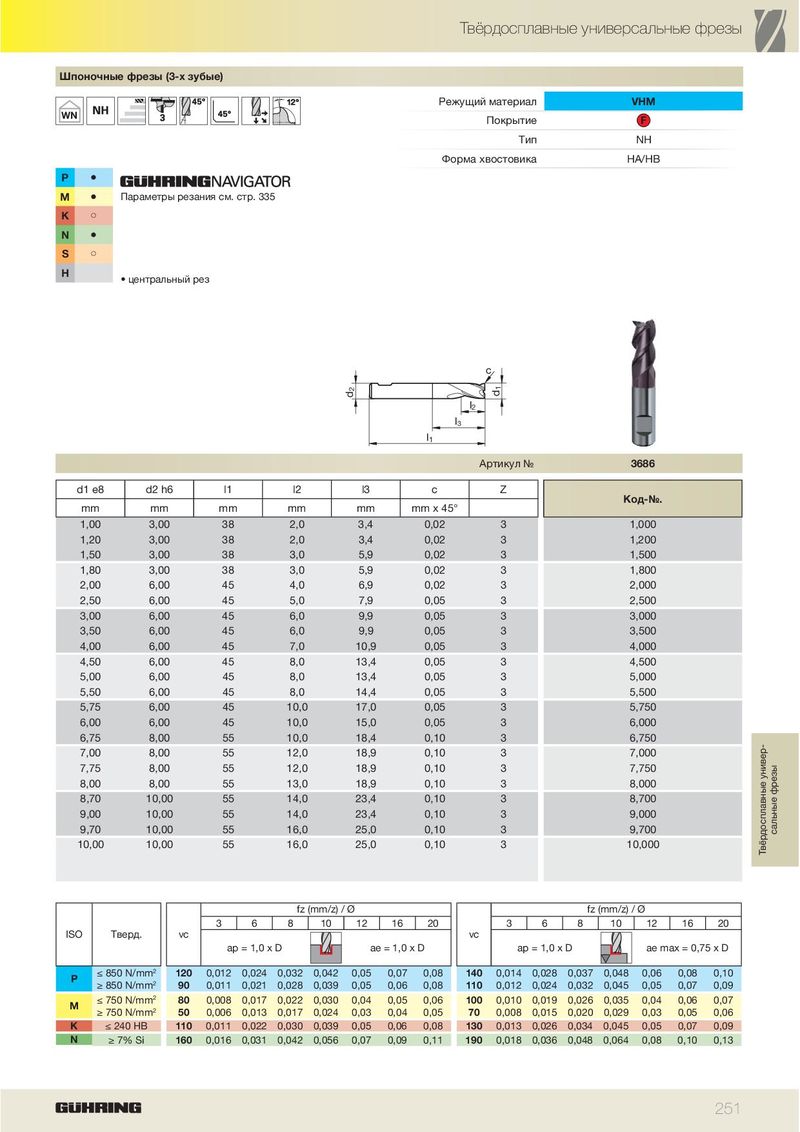

Каталог Guhring фрезерный инструмент - страница 257

Твёрдосплавные универсальные фрезы Шпоночные фрезы (3-х зубые) Режущий материал VHM WN Покрытие F Тип NH Форма хвостовика HA/HB P ä M ä Параметры резания см. стр. 335 K ã N ä S ã H • центральный рез c 2 1 d d l 2 l 3 l 1 Артикул № 3686 d1 e8 d2 h6 l1 l2 l3 c Z Код-№. mm mm mm mm mm mm x 45° 1,00 3,00 38 2,0 3,4 0,02 3 1,000 1,20 3,00 38 2,0 3,4 0,02 3 1,200 1,50 3,00 38 3,0 5,9 0,02 3 1,500 1,80 3,00 38 3,0 5,9 0,02 3 1,800 2,00 6,00 45 4,0 6,9 0,02 3 2,000 2,50 6,00 45 5,0 7,9 0,05 3 2,500 3,00 6,00 45 6,0 9,9 0,05 3 3,000 3,50 6,00 45 6,0 9,9 0,05 3 3,500 4,00 6,00 45 7,0 10,9 0,05 3 4,000 4,50 6,00 45 8,0 13,4 0,05 3 4,500 5,00 6,00 45 8,0 13,4 0,05 3 5,000 5,50 6,00 45 8,0 14,4 0,05 3 5,500 5,75 6,00 45 10,0 17,0 0,05 3 5,750 6,00 6,00 45 10,0 15,0 0,05 3 6,000 6,75 8,00 55 10,0 18,4 0,10 3 6,750 7,00 8,00 55 12,0 18,9 0,10 3 7,000 7,75 8,00 55 12,0 18,9 0,10 3 7,750 8,00 8,00 55 13,0 18,9 0,10 3 8,000 8,70 10,00 55 14,0 23,4 0,10 3 8,700 9,00 10,00 55 14,0 23,4 0,10 3 9,000 9,70 10,00 55 16,0 25,0 0,10 3 9,700 сальные фрезы 10,00 10,00 55 16,0 25,0 0,10 3 10,000 Твёрдосплавные универ- fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ap = 1,0 x D ae = 1,0 x D ap = 1,0 x D ae max = 0,75 x D ≤ 850 N/mm 2 120 0,012 0,024 0,032 0,042 0,05 0,07 0,08 140 0,014 0,028 0,037 0,048 0,06 0,08 0,10 P ≥ 850 N/mm 2 90 0,011 0,021 0,028 0,039 0,05 0,06 0,08 110 0,012 0,024 0,032 0,045 0,05 0,07 0,09 ≤ 750 N/mm 2 80 0,008 0,017 0,022 0,030 0,04 0,05 0,06 100 0,010 0,019 0,026 0,035 0,04 0,06 0,07 M ≥ 750 N/mm 2 50 0,006 0,013 0,017 0,024 0,03 0,04 0,05 70 0,008 0,015 0,020 0,029 0,03 0,05 0,06 K ≤ 240 HB 110 0,011 0,022 0,030 0,039 0,05 0,06 0,08 130 0,013 0,026 0,034 0,045 0,05 0,07 0,09 N ≥ 7% Si 160 0,016 0,031 0,042 0,056 0,07 0,09 0,11 190 0,018 0,036 0,048 0,064 0,08 0,10 0,13 251
