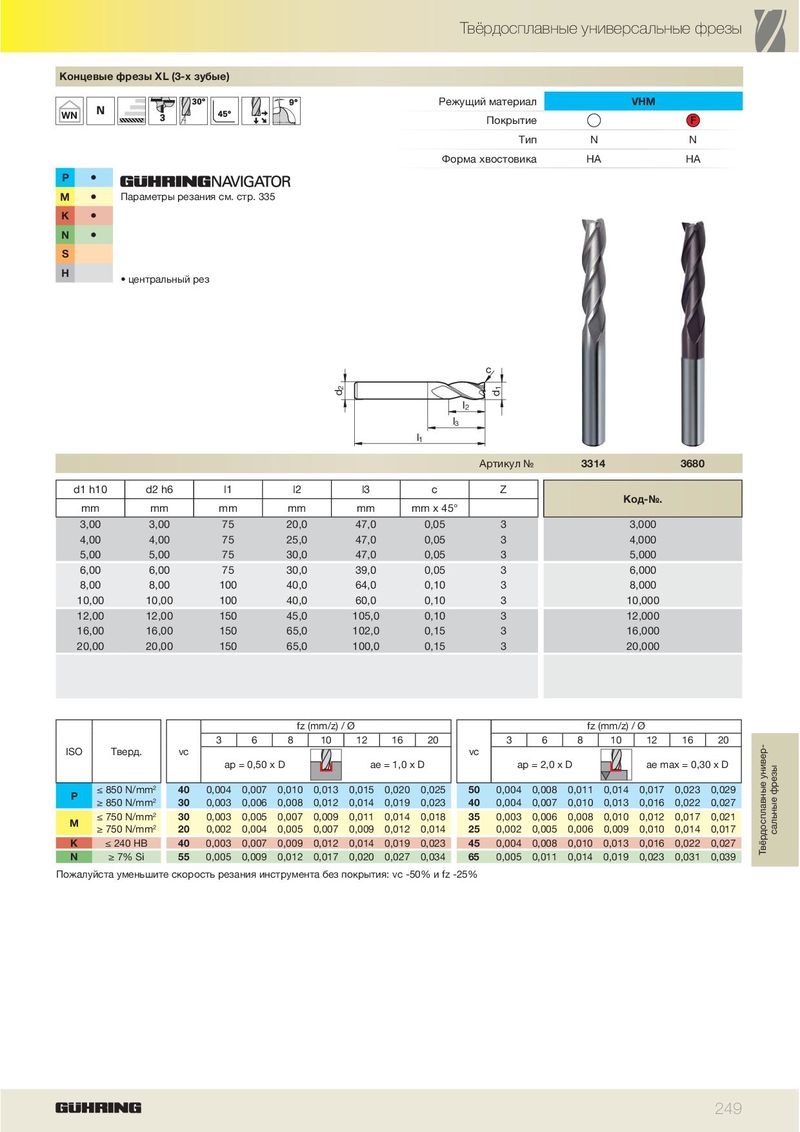

Каталог Guhring фрезерный инструмент - страница 255
Навигация
Каталог Guhring программы быстрорежущего инструмента PowerLine
Каталог Guhring программа фрез высочайшего качества PowerMill
Каталог Guhring ружейные сверла
Каталог Guhring резьбонарезной инструмент 2010
Каталог Guhring инструментальная оснастка GM 300
Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100
WN
| P | ä |
| M | ä |
| K | ä |
| N | ä |
S H
Параметры резания см. стр. 335
- центральный рез
Режущий материал VHM F Покрытие
| Тип | N | N | |
| Форма хвостовика | HA | HA |
| d2 | l2 l1 l3 | d1 c | ||||||
| Артикул № | 3314 | 3680 | ||||||
| d1 h10 | d2 h6 | l1 | l2 | l3 | c | Z | К№ | |
| mm | mm | mm | mm | mm | mm x 45° | од-. | ||
| 3,00 | 3,00 | 75 | 20,0 | 47,0 | 0,05 | 3 | 3,000 | |
| 4,00 | 4,00 | 75 | 25,0 | 47,0 | 0,05 | 3 | 4,000 | |
| 5,00 | 5,00 | 75 | 30,0 | 47,0 | 0,05 | 3 | 5,000 | |
| 6,00 | 6,00 | 75 | 30,0 | 39,0 | 0,05 | 3 | 6,000 | |
| 8,00 | 8,00 | 100 | 40,0 | 64,0 | 0,10 | 3 | 8,000 | |
| 10,00 | 10,00 | 100 | 40,0 | 60,0 | 0,10 | 3 | 10,000 | |
| 12,00 | 12,00 | 150 | 45,0 | 105,0 | 0,10 | 3 | 12,000 | |
| 16,00 | 16,00 | 150 | 65,0 | 102,0 | 0,15 | 3 | 16,000 | |
| 20,00 | 20,00 | 150 | 65,0 | 100,0 | 0,15 | 3 | 20,000 |
| fz | (mm/z)/ | Ø | fz | (mm/z)/ | Ø | ||||||||||||
| 3 | 6 | 8 | 10 | 12 | 16 | 20 | 3 | 6 | 8 | 10 | 12 | 16 | 20 | ||||
| ISO | Тверд. | vc | ap | = 0,50 x | D | ae | = 1,0 x | D | vc | ap | = 2,0 x | D | ae m | ax = 0,3 | 0 x D | ||
| P | ≤ 850 N/mm2 | 40 | 0,004 | 0,007 | 0,010 | 0,013 | 0,015 | 0,020 | 0,025 | 50 | 0,004 | 0,008 | 0,011 | 0,014 | 0,017 | 0,023 | 0,029 |
| ≥ 850 N/mm2 | 30 | 0,003 | 0,006 | 0,008 | 0,012 | 0,014 | 0,019 | 0,023 | 40 | 0,004 | 0,007 | 0,010 | 0,013 | 0,016 | 0,022 | 0,027 | |
| M | ≤ 750 N/mm2 | 30 | 0,003 | 0,005 | 0,007 | 0,009 | 0,011 | 0,014 | 0,018 | 35 | 0,003 | 0,006 | 0,008 | 0,010 | 0,012 | 0,017 | 0,021 |
| ≥ 750 N/mm2 | 20 | 0,002 | 0,004 | 0,005 | 0,007 | 0,009 | 0,012 | 0,014 | 25 | 0,002 | 0,005 | 0,006 | 0,009 | 0,010 | 0,014 | 0,017 | |
| K | ≤ 240 HB | 40 | 0,003 | 0,007 | 0,009 | 0,012 | 0,014 | 0,019 | 0,023 | 45 | 0,004 | 0,008 | 0,010 | 0,013 | 0,016 | 0,022 | 0,027 |
| N | ≥ 7% Si | 55 | 0,005 | 0,009 | 0,012 | 0,017 | 0,020 | 0,027 | 0,034 | 65 | 0,005 | 0,011 | 0,014 | 0,019 | 0,023 | 0,031 | 0,039 |
Пожалуйста уменьшите скорость резания инструмента без покрытия: vc -50% и fz -25%
