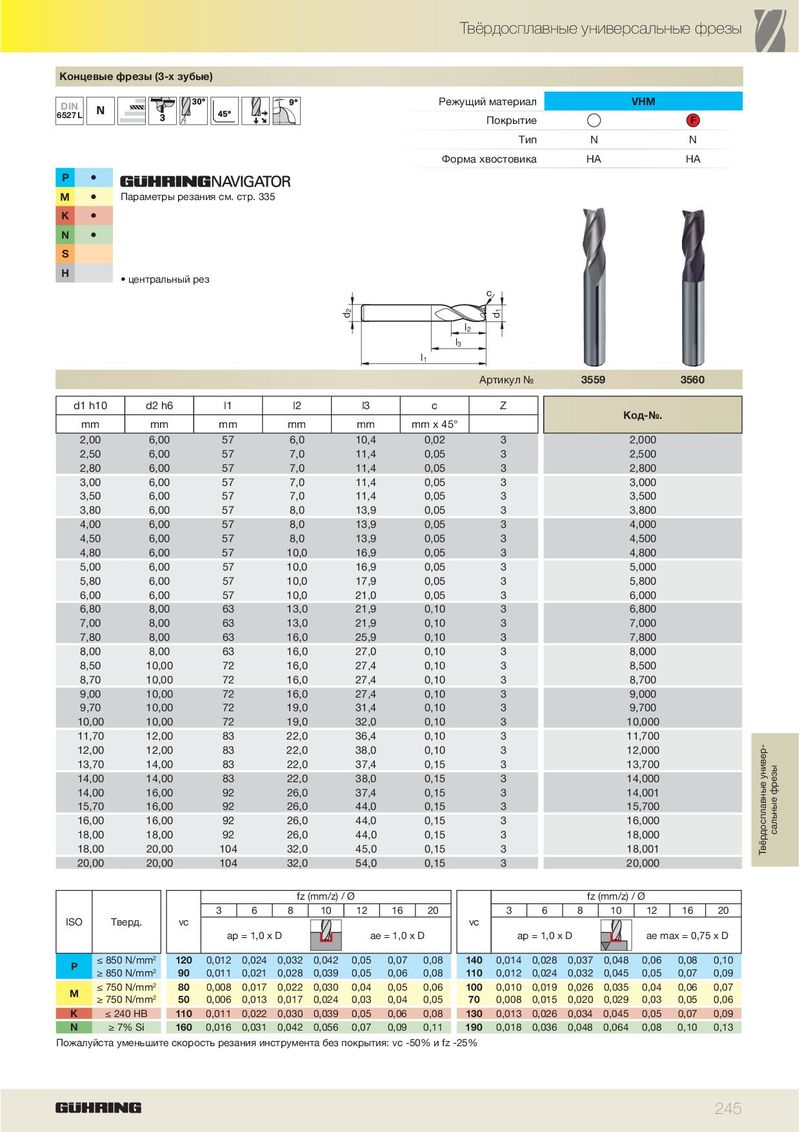

Каталог Guhring фрезерный инструмент - страница 251

Твёрдосплавные универсальные фрезы Концевые фрезы (3-х зубые) DIN Режущий материал VHM 6527 L Покрытие F Тип N N Форма хвостовика HA HA P ä M ä Параметры резания см. стр. 335 K ä N ä S H • центральный рез c d2 d1 l2 l3 l1 Артикул № 3559 3560 d1 h10 d2 h6 l1 l2 l3 c Z Код-№. mm mm mm mm mm mm x 45° 2,00 6,00 57 6,0 10,4 0,02 3 2,000 2,50 6,00 57 7,0 11,4 0,05 3 2,500 2,80 6,00 57 7,0 11,4 0,05 3 2,800 3,00 6,00 57 7,0 11,4 0,05 3 3,000 3,50 6,00 57 7,0 11,4 0,05 3 3,500 3,80 6,00 57 8,0 13,9 0,05 3 3,800 4,00 6,00 57 8,0 13,9 0,05 3 4,000 4,50 6,00 57 8,0 13,9 0,05 3 4,500 4,80 6,00 57 10,0 16,9 0,05 3 4,800 5,00 6,00 57 10,0 16,9 0,05 3 5,000 5,80 6,00 57 10,0 17,9 0,05 3 5,800 6,00 6,00 57 10,0 21,0 0,05 3 6,000 6,80 8,00 63 13,0 21,9 0,10 3 6,800 7,00 8,00 63 13,0 21,9 0,10 3 7,000 7,80 8,00 63 16,0 25,9 0,10 3 7,800 8,00 8,00 63 16,0 27,0 0,10 3 8,000 8,50 10,00 72 16,0 27,4 0,10 3 8,500 8,70 10,00 72 16,0 27,4 0,10 3 8,700 9,00 10,00 72 16,0 27,4 0,10 3 9,000 9,70 10,00 72 19,0 31,4 0,10 3 9,700 10,00 10,00 72 19,0 32,0 0,10 3 10,000 11,70 12,00 83 22,0 36,4 0,10 3 11,700 Твёрдосплавные универ- 12,00 12,00 83 22,0 38,0 0,10 3 12,000 13,70 14,00 83 22,0 37,4 0,15 3 13,700 сальные фрезы 14,00 14,00 83 22,0 38,0 0,15 3 14,000 14,00 16,00 92 26,0 37,4 0,15 3 14,001 15,70 16,00 92 26,0 44,0 0,15 3 15,700 16,00 16,00 92 26,0 44,0 0,15 3 16,000 18,00 18,00 92 26,0 44,0 0,15 3 18,000 18,00 20,00 104 32,0 45,0 0,15 3 18,001 20,00 20,00 104 32,0 54,0 0,15 3 20,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ap = 1,0 x D ae = 1,0 x D ap = 1,0 x D ae max = 0,75 x D ≤ 850 N/mm2 120 0,012 0,024 0,032 0,042 0,05 0,07 0,08 140 0,014 0,028 0,037 0,048 0,06 0,08 0,10 P ≥ 850 N/mm2 90 0,011 0,021 0,028 0,039 0,05 0,06 0,08 110 0,012 0,024 0,032 0,045 0,05 0,07 0,09 ≤ 750 N/mm2 80 0,008 0,017 0,022 0,030 0,04 0,05 0,06 100 0,010 0,019 0,026 0,035 0,04 0,06 0,07 M ≥ 750 N/mm2 50 0,006 0,013 0,017 0,024 0,03 0,04 0,05 70 0,008 0,015 0,020 0,029 0,03 0,05 0,06 K ≤ 240 HB 110 0,011 0,022 0,030 0,039 0,05 0,06 0,08 130 0,013 0,026 0,034 0,045 0,05 0,07 0,09 N ≥ 7% Si 160 0,016 0,031 0,042 0,056 0,07 0,09 0,11 190 0,018 0,036 0,048 0,064 0,08 0,10 0,13 Пожалуйста уменьшите скорость резания инструмента без покрытия: vc -50% и fz -25% 245
