Каталог Guhring фрезерный инструмент - страница 239

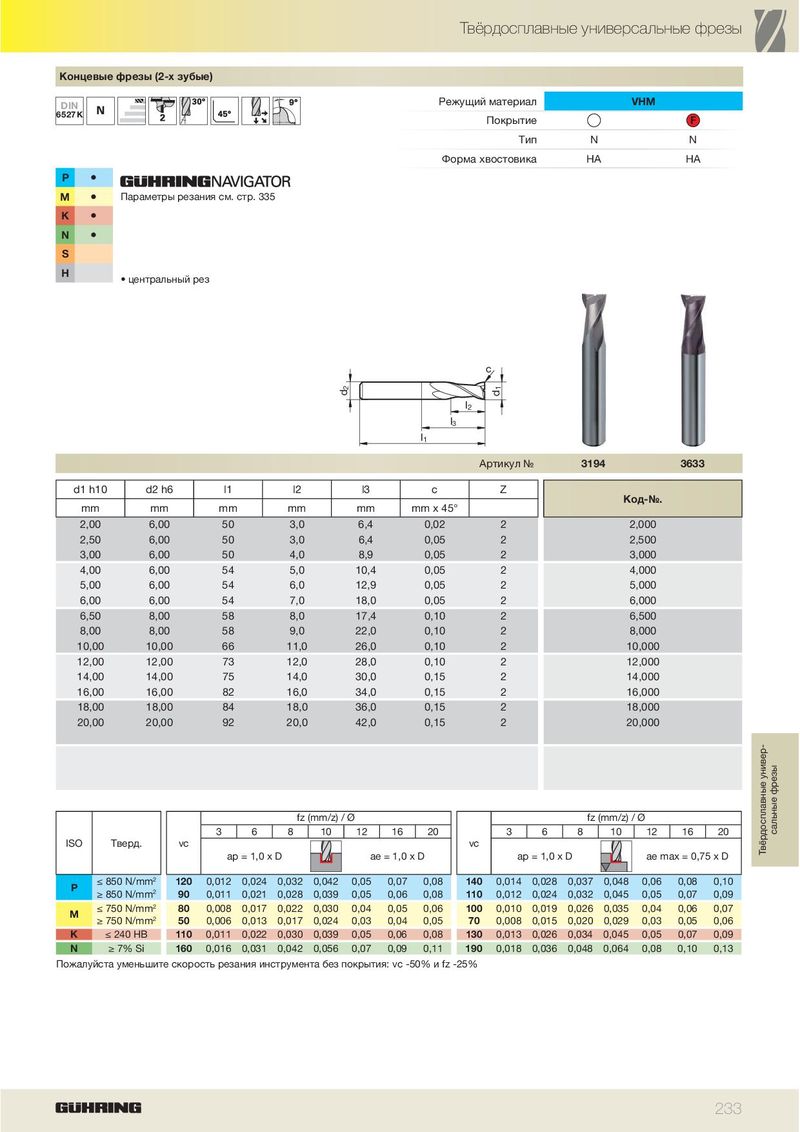

Твёрдосплавные универсальные фрезы Концевые фрезы (2-х зубые) Режущий материал VHM DIN 6527 K Покрытие F Тип N N Форма хвостовика HA HA P ä M ä Параметры резания см. стр. 335 K ä N ä S H • центральный рез c 2 1 d d l 2 l 3 l 1 Артикул № 3194 3633 d1 h10 d2 h6 l1 l2 l3 c Z Код-№. mm mm mm mm mm mm x 45° 2,00 6,00 50 3,0 6,4 0,02 2 2,000 2,50 6,00 50 3,0 6,4 0,05 2 2,500 3,00 6,00 50 4,0 8,9 0,05 2 3,000 4,00 6,00 54 5,0 10,4 0,05 2 4,000 5,00 6,00 54 6,0 12,9 0,05 2 5,000 6,00 6,00 54 7,0 18,0 0,05 2 6,000 6,50 8,00 58 8,0 17,4 0,10 2 6,500 8,00 8,00 58 9,0 22,0 0,10 2 8,000 10,00 10,00 66 11,0 26,0 0,10 2 10,000 12,00 12,00 73 12,0 28,0 0,10 2 12,000 14,00 14,00 75 14,0 30,0 0,15 2 14,000 16,00 16,00 82 16,0 34,0 0,15 2 16,000 18,00 18,00 84 18,0 36,0 0,15 2 18,000 20,00 20,00 92 20,0 42,0 0,15 2 20,000 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 сальные фрезы ISO Тверд. vc vc Твёрдосплавные универ- ap = 1,0 x D ae = 1,0 x D ap = 1,0 x D ae max = 0,75 x D ≤ 850 N/mm 2 120 0,012 0,024 0,032 0,042 0,05 0,07 0,08 140 0,014 0,028 0,037 0,048 0,06 0,08 0,10 P ≥ 850 N/mm 2 90 0,011 0,021 0,028 0,039 0,05 0,06 0,08 110 0,012 0,024 0,032 0,045 0,05 0,07 0,09 ≤ 750 N/mm 2 80 0,008 0,017 0,022 0,030 0,04 0,05 0,06 100 0,010 0,019 0,026 0,035 0,04 0,06 0,07 M ≥ 750 N/mm 2 50 0,006 0,013 0,017 0,024 0,03 0,04 0,05 70 0,008 0,015 0,020 0,029 0,03 0,05 0,06 K ≤ 240 HB 110 0,011 0,022 0,030 0,039 0,05 0,06 0,08 130 0,013 0,026 0,034 0,045 0,05 0,07 0,09 N ≥ 7% Si 160 0,016 0,031 0,042 0,056 0,07 0,09 0,11 190 0,018 0,036 0,048 0,064 0,08 0,10 0,13 Пожалуйста уменьшите скорость резания инструмента без покрытия: vc -50% и fz -25% 233
