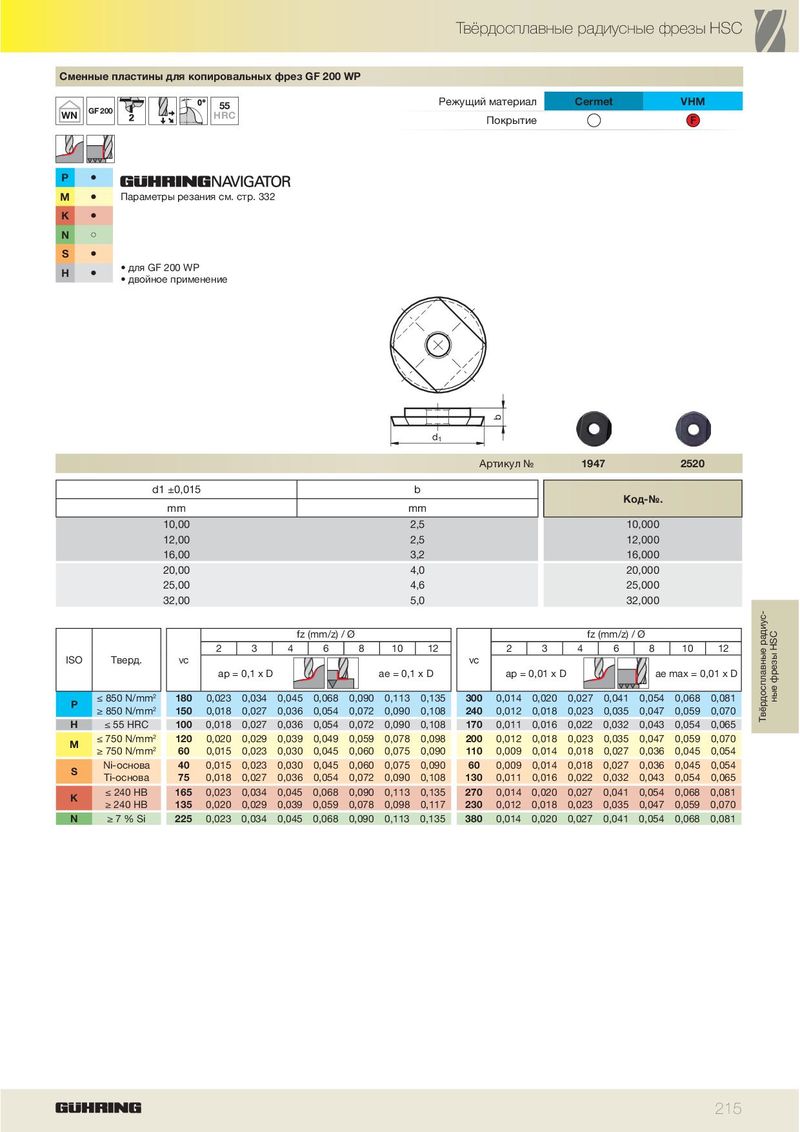

Каталог Guhring фрезерный инструмент - страница 221

Tвёрдосплавные радиусные фрезы HSC Сменные пластины для копировальных фрез GF 200 WP Режущий материал Cermet VHM 55 GF 200 WN HRC Покрытие F P ä M ä Параметры резания см. стр. 332 K ä N ã S ä • для GF 200 WP H ä • двойное применение b d 1 Артикул № 1947 2520 d1 ±0,015 b Код-№. mm mm 10,00 2,5 10,000 12,00 2,5 12,000 16,00 3,2 16,000 20,00 4,0 20,000 25,00 4,6 25,000 32,00 5,0 32,000 fz (mm/z) / Ø fz (mm/z) / Ø 2 3 4 6 8 10 12 2 3 4 6 8 10 12 ISO Тверд. vc vc ap = 0,1 x D ae = 0,1 x D ap = 0,01 x D ae max = 0,01 x D ≤ 850 N/mm 2 180 0,023 0,034 0,045 0,068 0,090 0,113 0,135 300 0,014 0,020 0,027 0,041 0,054 0,068 0,081 ные фрезы HSC P ≥ 850 N/mm 2 150 0,018 0,027 0,036 0,054 0,072 0,090 0,108 240 0,012 0,018 0,023 0,035 0,047 0,059 0,070 Tвёрдосплавные радиус- H ≤ 55 HRC 100 0,018 0,027 0,036 0,054 0,072 0,090 0,108 170 0,011 0,016 0,022 0,032 0,043 0,054 0,065 ≤ 750 N/mm 2 120 0,020 0,029 0,039 0,049 0,059 0,078 0,098 200 0,012 0,018 0,023 0,035 0,047 0,059 0,070 M ≥ 750 N/mm 2 60 0,015 0,023 0,030 0,045 0,060 0,075 0,090 110 0,009 0,014 0,018 0,027 0,036 0,045 0,054 Ni-основа 40 0,015 0,023 0,030 0,045 0,060 0,075 0,090 60 0,009 0,014 0,018 0,027 0,036 0,045 0,054 S Ti-основа 75 0,018 0,027 0,036 0,054 0,072 0,090 0,108 130 0,011 0,016 0,022 0,032 0,043 0,054 0,065 ≤ 240 HB 165 0,023 0,034 0,045 0,068 0,090 0,113 0,135 270 0,014 0,020 0,027 0,041 0,054 0,068 0,081 K ≥ 240 HB 135 0,020 0,029 0,039 0,059 0,078 0,098 0,117 230 0,012 0,018 0,023 0,035 0,047 0,059 0,070 N ≥ 7 % Si 225 0,023 0,034 0,045 0,068 0,090 0,113 0,135 380 0,014 0,020 0,027 0,041 0,054 0,068 0,081 215
