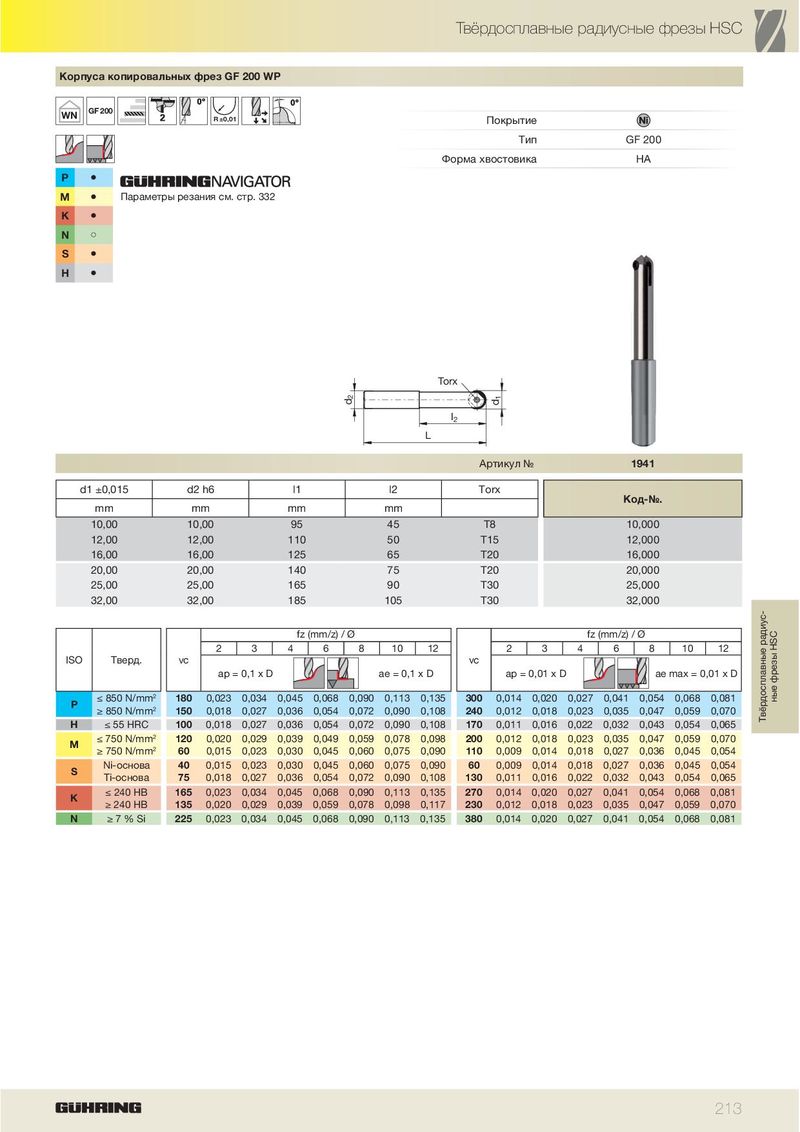

Tвёрдосплавные радиусные фрезы HSC Корпуса копировальных фрез GF 200 WP GF 200 WN R ±0,01 Покрытие Тип GF 200 Форма хвостовика HA P ä M ä Параметры резания см. стр. 332 K ä N ã S ä H ä Torx 2 1 d d l 2 L Артикул № 1941 d1 ±0,015 d2 h6 l1 l2 Torx Код-№. mm mm mm mm 10,00 10,00 95 45 T8 10,000 12,00 12,00 110 50 T15 12,000 16,00 16,00 125 65 T20 16,000 20,00 20,00 140 75 T20 20,000 25,00 25,00 165 90 T30 25,000 32,00 32,00 185 105 T30 32,000 fz (mm/z) / Ø fz (mm/z) / Ø 2 3 4 6 8 10 12 2 3 4 6 8 10 12 ISO Тверд. vc vc ap = 0,1 x D ae = 0,1 x D ap = 0,01 x D ae max = 0,01 x D ≤ 850 N/mm 2 180 0,023 0,034 0,045 0,068 0,090 0,113 0,135 300 0,014 0,020 0,027 0,041 0,054 0,068 0,081 ные фрезы HSC P ≥ 850 N/mm 2 150 0,018 0,027 0,036 0,054 0,072 0,090 0,108 240 0,012 0,018 0,023 0,035 0,047 0,059 0,070 Tвёрдосплавные радиус- H ≤ 55 HRC 100 0,018 0,027 0,036 0,054 0,072 0,090 0,108 170 0,011 0,016 0,022 0,032 0,043 0,054 0,065 ≤ 750 N/mm 2 120 0,020 0,029 0,039 0,049 0,059 0,078 0,098 200 0,012 0,018 0,023 0,035 0,047 0,059 0,070 M ≥ 750 N/mm 2 60 0,015 0,023 0,030 0,045 0,060 0,075 0,090 110 0,009 0,014 0,018 0,027 0,036 0,045 0,054 Ni-основа 40 0,015 0,023 0,030 0,045 0,060 0,075 0,090 60 0,009 0,014 0,018 0,027 0,036 0,045 0,054 S Ti-основа 75 0,018 0,027 0,036 0,054 0,072 0,090 0,108 130 0,011 0,016 0,022 0,032 0,043 0,054 0,065 ≤ 240 HB 165 0,023 0,034 0,045 0,068 0,090 0,113 0,135 270 0,014 0,020 0,027 0,041 0,054 0,068 0,081 K ≥ 240 HB 135 0,020 0,029 0,039 0,059 0,078 0,098 0,117 230 0,012 0,018 0,023 0,035 0,047 0,059 0,070 N ≥ 7 % Si 225 0,023 0,034 0,045 0,068 0,090 0,113 0,135 380 0,014 0,020 0,027 0,041 0,054 0,068 0,081 213
