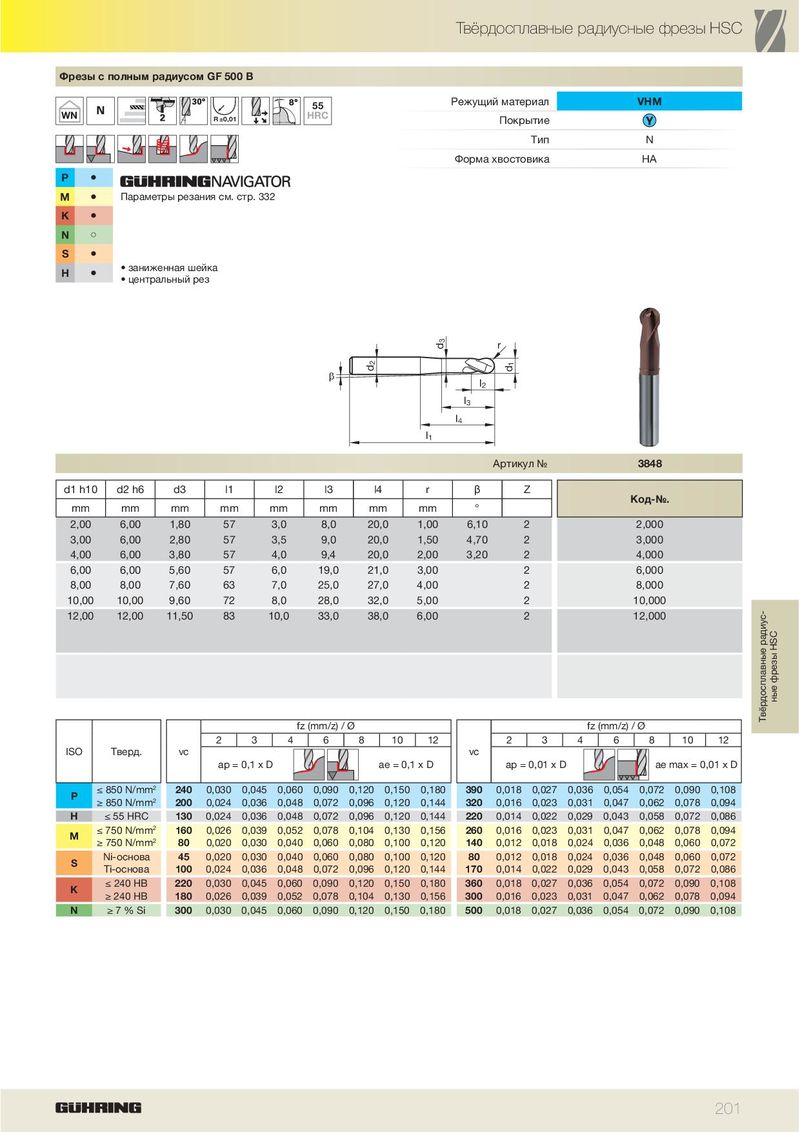

WN	R±0,01	55 HRC	Режущий материал Покрытие	VHM
			Тип Форма хвостовика	N HA

P ä

M ä Параметры резания см. стр. 332

K ä N ã S ä ä заниженная шейка

H

центральный рез

					�	d2	d3 l1	d1 r l4 l2 l3
								Артикул №	3848
d1 h10	d2 h6	d3	l1	l2	l3	l4	r	β Z
mm	mm	mm	mm	mm	mm	mm	mm	°	Код-№.
2,00	6,00	1,80	57	3,0	8,0	20,0	1,00	6,10 2	2,000
3,00	6,00	2,80	57	3,5	9,0	20,0	1,50	4,70 2	3,000
4,00	6,00	3,80	57	4,0	9,4	20,0	2,00	3,20 2	4,000
6,00	6,00	5,60	57	6,0	19,0	21,0	3,00	2	6,000
8,00	8,00	7,60	63	7,0	25,0	27,0	4,00	2	8,000
10,00	10,00	9,60	72	8,0	28,0	32,0	5,00	2	10,000
12,00	12,00	11,50	83	10,0	33,0	38,0	6,00	2	12,000

					fz	(mm/z)/	Ø						fz	(mm/z)/	Ø
			2	3	4	6	8	10	12		2	3	4	6	8	10	12
ISO	Тверд.	vc	ap =	0,1 x D				ae = 0,1	x D	vc	ap =	0,01 x D			ae	max = 0	,01 x D
P	≤ 850 N/mm2	240	0,030	0,045	0,060	0,090	0,120	0,150	0,180	390	0,018	0,027	0,036	0,054	0,072	0,090	0,108
	≥ 850 N/mm2	200	0,024	0,036	0,048	0,072	0,096	0,120	0,144	320	0,016	0,023	0,031	0,047	0,062	0,078	0,094
H	≤ 55 HRC	130	0,024	0,036	0,048	0,072	0,096	0,120	0,144	220	0,014	0,022	0,029	0,043	0,058	0,072	0,086
	≤ 750 N/mm2	160	0,026	0,039	0,052	0,078	0,104	0,130	0,156	260	0,016	0,023	0,031	0,047	0,062	0,078	0,094
M	≥ 750 N/mm2	80	0,020	0,030	0,040	0,060	0,080	0,100	0,120	140	0,012	0,018	0,024	0,036	0,048	0,060	0,072
	Ni-основа	45	0,020	0,030	0,040	0,060	0,080	0,100	0,120	80	0,012	0,018	0,024	0,036	0,048	0,060	0,072
S	Ti-основа	100	0,024	0,036	0,048	0,072	0,096	0,120	0,144	170	0,014	0,022	0,029	0,043	0,058	0,072	0,086
	≤ 240 HB	220	0,030	0,045	0,060	0,090	0,120	0,150	0,180	360	0,018	0,027	0,036	0,054	0,072	0,090	0,108
K	≥ 240 HB	180	0,026	0,039	0,052	0,078	0,104	0,130	0,156	300	0,016	0,023	0,031	0,047	0,062	0,078	0,094
N	≥ 7 % Si	300	0,030	0,045	0,060	0,090	0,120	0,150	0,180	500	0,018	0,027	0,036	0,054	0,072	0,090	0,108
