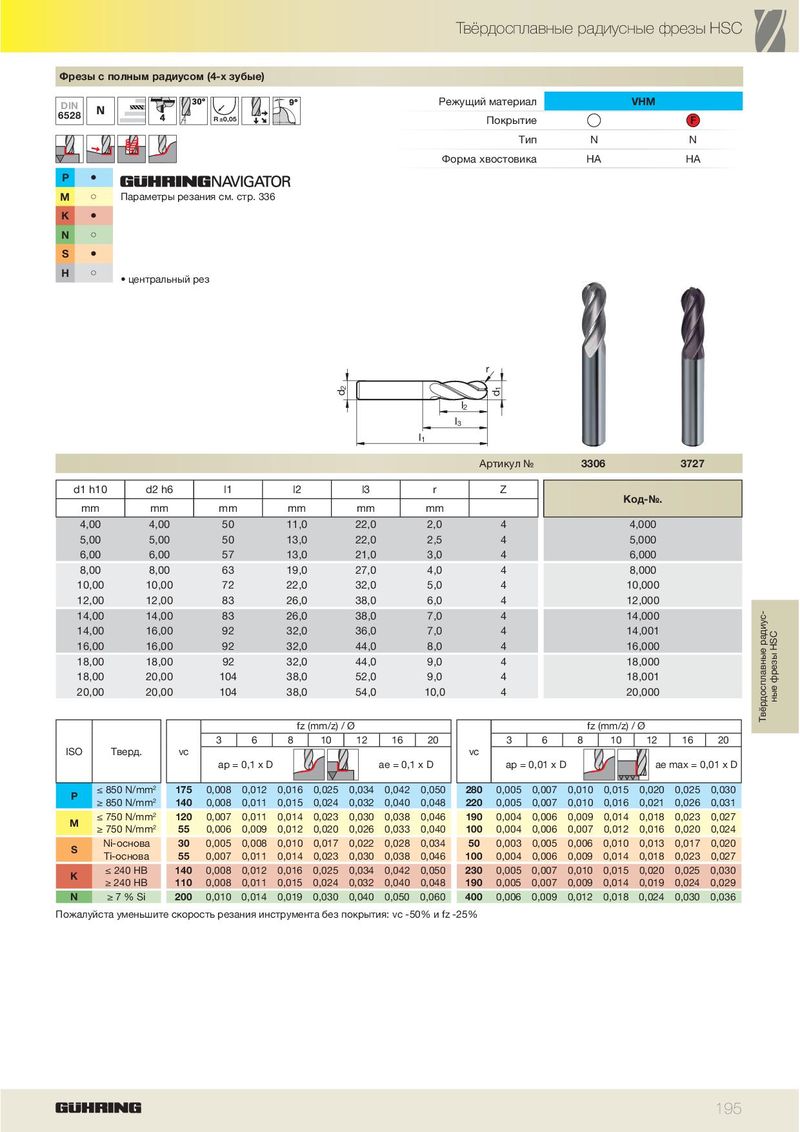

DIN 6528	R±0,05	Режущий материал Покрытие	VH	M F
		Тип Форма хвостовика	N HA	N HA

P ä

M	ã	Параметры резания см. стр. 336
K	ä
N	ã
S	ä
H	ã

центральный рез

							d2			l1	l2 l3 r	d1
											Ар	тикул	№	33	06	3727
d1 h1	0	d2 h	6	l1		l2		l3		r		Z			Код-№
mm		mm		mm		mm		mm		mm					.
4,00		4,00		50		11,0		22,0		2,0		4			4,000
5,00		5,00		50		13,0		22,0		2,5		4			5,000
6,00		6,00		57		13,0		21,0		3,0		4			6,000
8,00		8,00		63		19,0		27,0		4,0		4			8,000
10,0	0	10,0	0	72		22,0		32,0		5,0		4			10,000
12,0	0	12,0	0	83		26,0		38,0		6,0		4			12,000
14,0	0	14,0	0	83		26,0		38,0		7,0		4			14,000
14,0	0	16,0	0	92		32,0		36,0		7,0		4			14,001
16,0	0	16,0	0	92		32,0		44,0		8,0		4			16,000
18,0	0	18,0	0	92		32,0		44,0		9,0		4			18,000
18,0	0	20,0	0	104		38,0		52,0		9,0		4			18,001
20,0	0	20,0	0	104		38,0		54,0		10,0		4			20,000
						fz(	mm/z)/	Ø						fz	(mm/z)/ Ø
				3	6	8	10	12	16	20		3	6	8	10 12	16	20
ISO	Тве	рд.	vc	ap =	0,1 x D				ae = 0,1	x D	vc	ap =	0,01 x	D	ae	max = 0	,01 x D
P	≤ 850	N/mm2	175	0,008	0,012	0,016	0,025	0,034	0,042	0,050	280	0,005	0,007	0,010	0,015 0,020	0,025	0,030
	≥ 850	N/mm2	140	0,008	0,011	0,015	0,024	0,032	0,040	0,048	220	0,005	0,007	0,010	0,016 0,021	0,026	0,031
M	≤ 750	N/mm2	120	0,007	0,011	0,014	0,023	0,030	0,038	0,046	190	0,004	0,006	0,009	0,014 0,018	0,023	0,027
	≥ 750	N/mm2	55	0,006	0,009	0,012	0,020	0,026	0,033	0,040	100	0,004	0,006	0,007	0,012 0,016	0,020	0,024
	Ni-ос	нова	30	0,005	0,008	0,010	0,017	0,022	0,028	0,034	50	0,003	0,005	0,006	0,010 0,013	0,017	0,020
S	Ti-ос	нова	55	0,007	0,011	0,014	0,023	0,030	0,038	0,046	100	0,004	0,006	0,009	0,014 0,018	0,023	0,027
K	≤ 24	0 HB	140	0,008	0,012	0,016	0,025	0,034	0,042	0,050	230	0,005	0,007	0,010	0,015 0,020	0,025	0,030
	≥ 24	0 HB	110	0,008	0,011	0,015	0,024	0,032	0,040	0,048	190	0,005	0,007	0,009	0,014 0,019	0,024	0,029
N	≥ 7	% Si	200	0,010	0,014	0,019	0,030	0,040	0,050	0,060	400	0,006	0,009	0,012	0,018 0,024	0,030	0,036

Пожалуйста уменьшите скорость резания инструмента без покрытия: vc -50% и fz -25%
