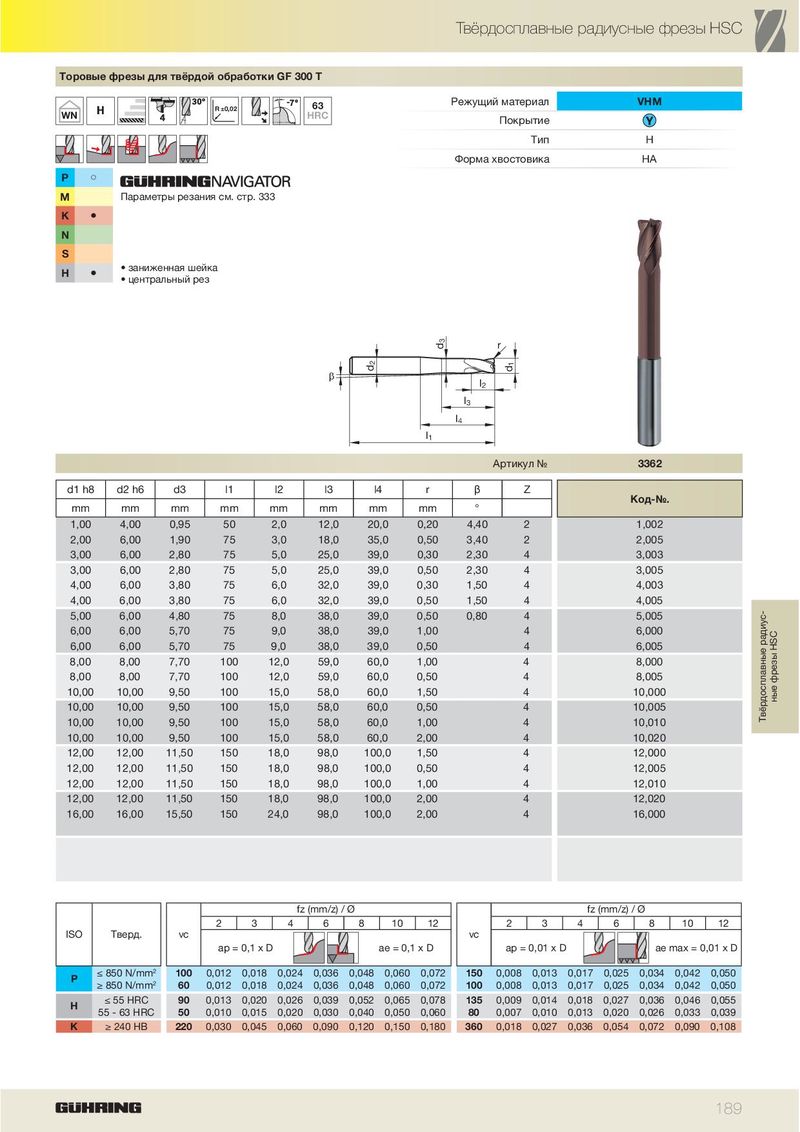

Каталог Guhring фрезерный инструмент - страница 195

Tвёрдосплавные радиусные фрезы HSC Торовые фрезы для твёрдой обработки GF 300 T Режущий материал VHM R±0,02 63 WN HRC Покрытие Тип H Форма хвостовика HA P ã M Параметры резания см. стр. 333 K ä N S • заниженная шейка H ä • центральный рез 3 d r 2 1 d d E l 2 l 3 l 4 l 1 Артикул № 3362 d1 h8 d2 h6 d3 l1 l2 l3 l4 r β Z Код-№. mm mm mm mm mm mm mm mm ° 1,00 4,00 0,95 50 2,0 12,0 20,0 0,20 4,40 2 1,002 2,00 6,00 1,90 75 3,0 18,0 35,0 0,50 3,40 2 2,005 3,00 6,00 2,80 75 5,0 25,0 39,0 0,30 2,30 4 3,003 3,00 6,00 2,80 75 5,0 25,0 39,0 0,50 2,30 4 3,005 4,00 6,00 3,80 75 6,0 32,0 39,0 0,30 1,50 4 4,003 4,00 6,00 3,80 75 6,0 32,0 39,0 0,50 1,50 4 4,005 5,00 6,00 4,80 75 8,0 38,0 39,0 0,50 0,80 4 5,005 6,00 6,00 5,70 75 9,0 38,0 39,0 1,00 4 6,000 6,00 6,00 5,70 75 9,0 38,0 39,0 0,50 4 6,005 8,00 8,00 7,70 100 12,0 59,0 60,0 1,00 4 8,000 8,00 8,00 7,70 100 12,0 59,0 60,0 0,50 4 8,005 10,00 10,00 9,50 100 15,0 58,0 60,0 1,50 4 10,000 ные фрезы HSC 10,00 10,00 9,50 100 15,0 58,0 60,0 0,50 4 10,005 10,00 10,00 9,50 100 15,0 58,0 60,0 1,00 4 10,010 Tвёрдосплавные радиус- 10,00 10,00 9,50 100 15,0 58,0 60,0 2,00 4 10,020 12,00 12,00 11,50 150 18,0 98,0 100,0 1,50 4 12,000 12,00 12,00 11,50 150 18,0 98,0 100,0 0,50 4 12,005 12,00 12,00 11,50 150 18,0 98,0 100,0 1,00 4 12,010 12,00 12,00 11,50 150 18,0 98,0 100,0 2,00 4 12,020 16,00 16,00 15,50 150 24,0 98,0 100,0 2,00 4 16,000 fz (mm/z) / Ø fz (mm/z) / Ø 2 3 4 6 8 10 12 2 3 4 6 8 10 12 ISO Тверд. vc vc ap = 0,1 x D ae = 0,1 x D ap = 0,01 x D ae max = 0,01 x D ≤ 850 N/mm 2 100 0,012 0,018 0,024 0,036 0,048 0,060 0,072 150 0,008 0,013 0,017 0,025 0,034 0,042 0,050 P ≥ 850 N/mm 2 60 0,012 0,018 0,024 0,036 0,048 0,060 0,072 100 0,008 0,013 0,017 0,025 0,034 0,042 0,050 ≤ 55 HRC 90 0,013 0,020 0,026 0,039 0,052 0,065 0,078 135 0,009 0,014 0,018 0,027 0,036 0,046 0,055 H 55 - 63 HRC 50 0,010 0,015 0,020 0,030 0,040 0,050 0,060 80 0,007 0,010 0,013 0,020 0,026 0,033 0,039 K ≥ 240 HB 220 0,030 0,045 0,060 0,090 0,120 0,150 0,180 360 0,018 0,027 0,036 0,054 0,072 0,090 0,108 189
