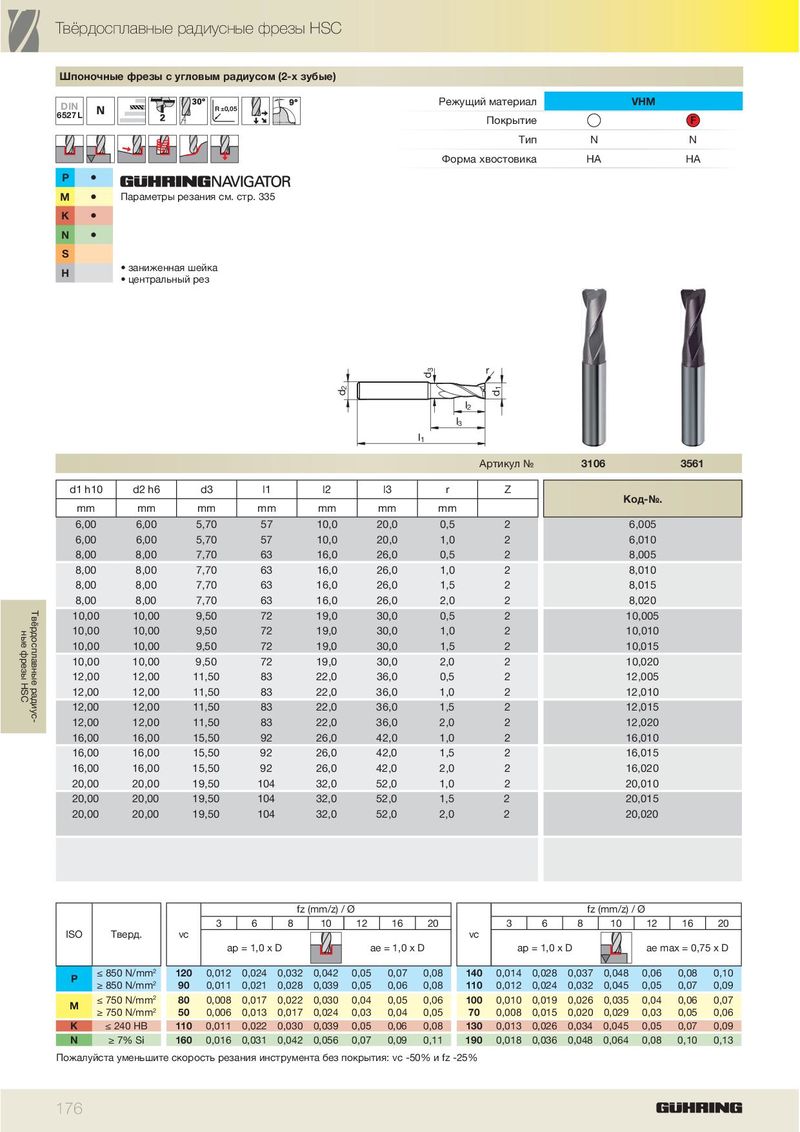

Tвёрдосплавные радиусные фрезы HSC Шпоночные фрезы с угловым радиусом (2-х зубые) Режущий материал VHM DIN R±0,05 6527 L Покрытие F Тип N N Форма хвостовика HA HA P ä M ä Параметры резания см. стр. 335 K ä N ä S • заниженная шейка H • центральный рез 3 r d 2 1 d d l 2 l 3 l 1 Артикул № 3106 3561 d1 h10 d2 h6 d3 l1 l2 l3 r Z Код-№. mm mm mm mm mm mm mm 6,00 6,00 5,70 57 10,0 20,0 0,5 2 6,005 6,00 6,00 5,70 57 10,0 20,0 1,0 2 6,010 8,00 8,00 7,70 63 16,0 26,0 0,5 2 8,005 8,00 8,00 7,70 63 16,0 26,0 1,0 2 8,010 8,00 8,00 7,70 63 16,0 26,0 1,5 2 8,015 8,00 8,00 7,70 63 16,0 26,0 2,0 2 8,020 Tвёрдосплавные радиус- 10,00 10,00 9,50 72 19,0 30,0 0,5 2 10,005 ные фрезы HSC 10,00 10,00 9,50 72 19,0 30,0 1,0 2 10,010 10,00 10,00 9,50 72 19,0 30,0 1,5 2 10,015 10,00 10,00 9,50 72 19,0 30,0 2,0 2 10,020 12,00 12,00 11,50 83 22,0 36,0 0,5 2 12,005 12,00 12,00 11,50 83 22,0 36,0 1,0 2 12,010 12,00 12,00 11,50 83 22,0 36,0 1,5 2 12,015 12,00 12,00 11,50 83 22,0 36,0 2,0 2 12,020 16,00 16,00 15,50 92 26,0 42,0 1,0 2 16,010 16,00 16,00 15,50 92 26,0 42,0 1,5 2 16,015 16,00 16,00 15,50 92 26,0 42,0 2,0 2 16,020 20,00 20,00 19,50 104 32,0 52,0 1,0 2 20,010 20,00 20,00 19,50 104 32,0 52,0 1,5 2 20,015 20,00 20,00 19,50 104 32,0 52,0 2,0 2 20,020 fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ap = 1,0 x D ae = 1,0 x D ap = 1,0 x D ae max = 0,75 x D ≤ 850 N/mm 2 120 0,012 0,024 0,032 0,042 0,05 0,07 0,08 140 0,014 0,028 0,037 0,048 0,06 0,08 0,10 P ≥ 850 N/mm 2 90 0,011 0,021 0,028 0,039 0,05 0,06 0,08 110 0,012 0,024 0,032 0,045 0,05 0,07 0,09 ≤ 750 N/mm 2 80 0,008 0,017 0,022 0,030 0,04 0,05 0,06 100 0,010 0,019 0,026 0,035 0,04 0,06 0,07 M ≥ 750 N/mm 2 50 0,006 0,013 0,017 0,024 0,03 0,04 0,05 70 0,008 0,015 0,020 0,029 0,03 0,05 0,06 K ≤ 240 HB 110 0,011 0,022 0,030 0,039 0,05 0,06 0,08 130 0,013 0,026 0,034 0,045 0,05 0,07 0,09 N ≥ 7% Si 160 0,016 0,031 0,042 0,056 0,07 0,09 0,11 190 0,018 0,036 0,048 0,064 0,08 0,10 0,13 Пожалуйста уменьшите скорость резания инструмента без покрытия: vc -50% и fz -25% 176
