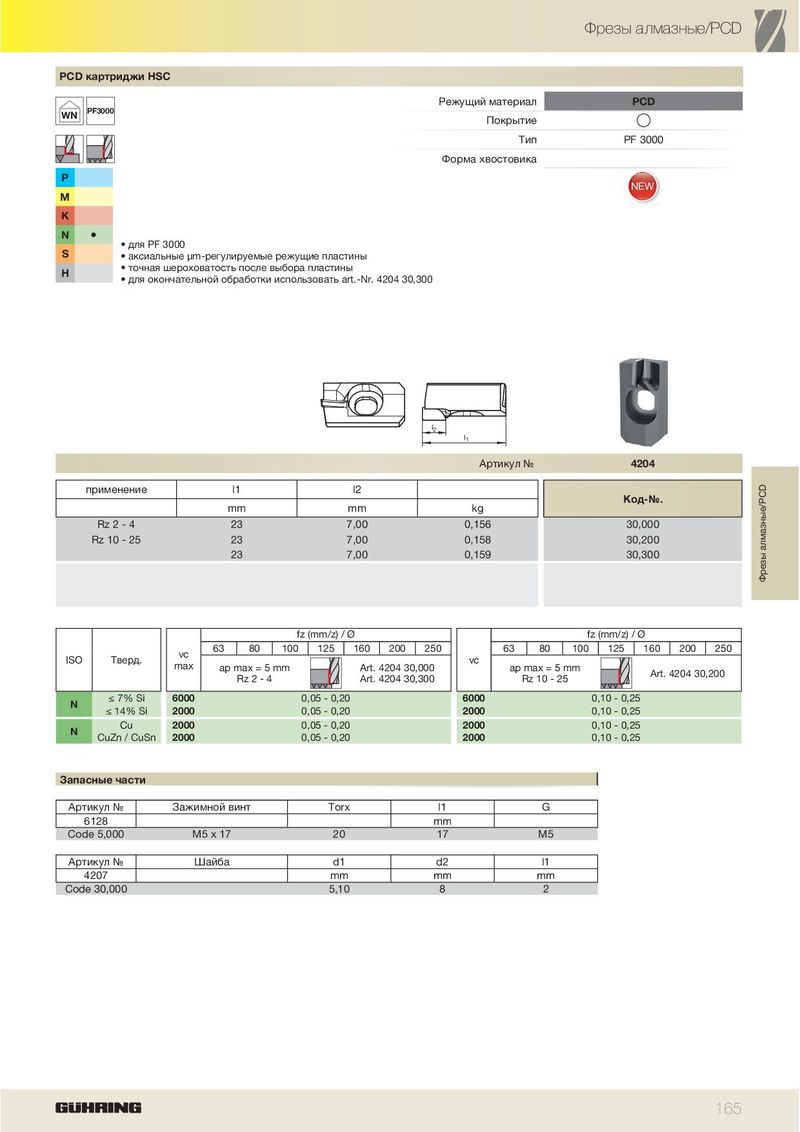

PCD картриджи HSC Режущий материал PCD PF3000 WN Покрытие Тип PF 3000 Форма хвостовика P NEW M K N ä
- для PF 3000
S аксиальные μm-регулируемые режущие пластины
- точная шероховатость после выбора пластины
H
- для окончательной обработки использовать art.-Nr. 4204 30,300
l2 l1
Артикул № 4204
| применение | l1 | l2 | |
| Код-№. |
| mm | mm | kg | |||
| Rz 2 - 4 | 23 | 7,00 | 0,156 | 30,000 | |
| Rz 10 - 25 | 23 | 7,00 | 0,158 | 30,200 | |
| 23 | 7,00 | 0,159 | 30,300 |
ISO
N
N
fz (mm/z) / Ø fz (mm/z) / Ø
| 63 | 80 | 100 | 125 | 160 | 200 | 250 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||
| vc | ||||||||||||||||
| Тверд. | vc | |||||||||||||||
| max | ap max = 5 mm | Art. 4204 30,000 | ap max = 5 mm | |||||||||||||
| Art. 4204 30,200 |
Rz 2 - 4 Art. 4204 30,300 Rz 10 - 25
| ≤ 7% Si | 6000 | 0,05 - 0,20 | 6000 | 0,10 - 0,25 | ||
| ≤ 14% Si | 2000 | 0,05 - 0,20 | 2000 | 0,10 - 0,25 | ||
| Cu | 2000 | 0,05 - 0,20 | 2000 | 0,10 - 0,25 | ||
| CuZn / CuSn | 2000 | 0,05 - 0,20 | 2000 | 0,10 - 0,25 |
Запасные части
| Артикул № | Зажимной винт | Torx | l1 | G | |
| 6128 | mm | ||||
| Code 5,000 | M5 x 17 | 20 | 17 | M5 | |
| Артикул № | Шайба | d1 | d2 | l1 | |
| 4207 | mm | mm | mm | ||
| Code 30,000 | 5,10 | 8 | 2 |
