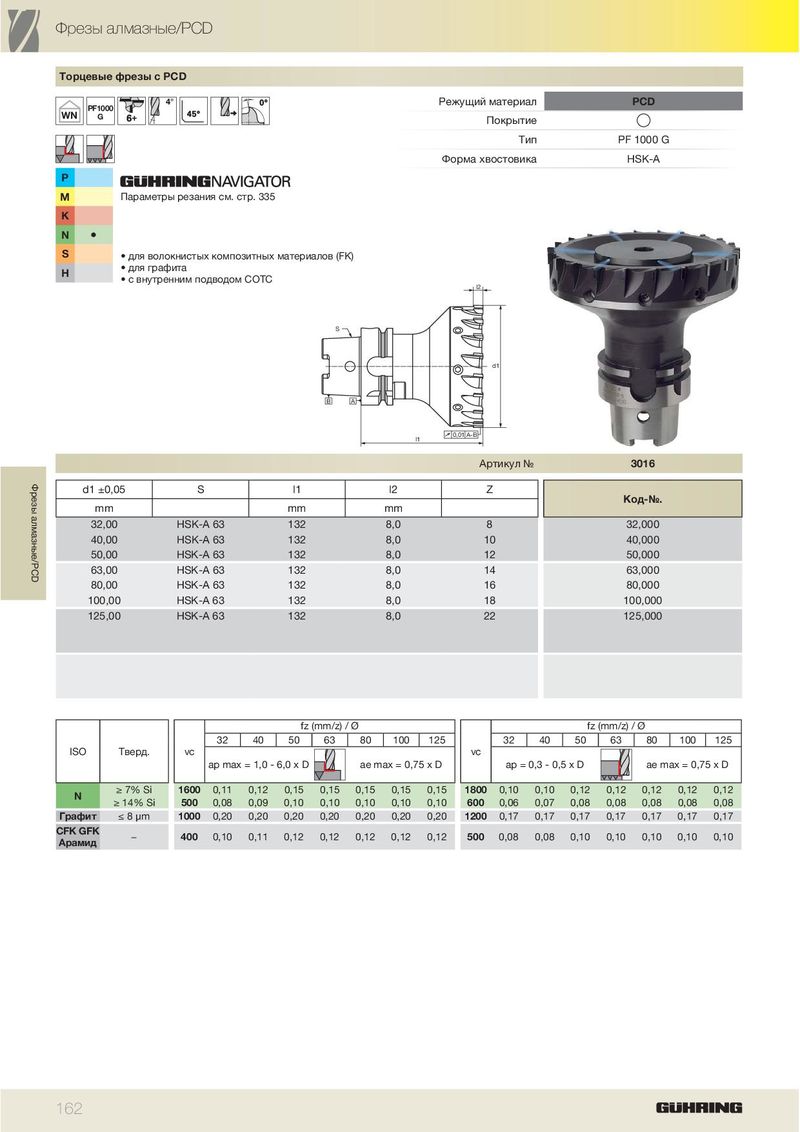

Каталог Guhring фрезерный инструмент - страница 168

Фрезы алмазные/PCD
Торцевые фрезы с PCD
4° Режущий материал PCD
PF1000
WN G
Покрытие
Тип PF 1000 G
Форма хвостовика HSK-A
P
M Параметры резания см. стр. 335
K
N ä
S • для волокнистых композитных материалов (FK)
• для графита
H
• с внутренним подводом СОТС
l2


S


d1


B A


0,01 A-B
l1

Артикул № 3016
Фрезы алмазные/PCD


d1 ±0,05 S l1 l2 Z
Код-№.
mm mm mm
32,00 HSK-A 63 132 8,0 8 32,000
40,00 HSK-A 63 132 8,0 10 40,000
50,00 HSK-A 63 132 8,0 12 50,000
63,00 HSK-A 63 132 8,0 14 63,000
80,00 HSK-A 63 132 8,0 16 80,000
100,00 HSK-A 63 132 8,0 18 100,000
125,00 HSK-A 63 132 8,0 22 125,000


fz (mm/z) / Ø fz (mm/z) / Ø
32 40 50 63 80 100 125 32 40 50 63 80 100 125
ISO Тверд. vc vc
ap max = 1,0 - 6,0 x D ae max = 0,75 x D ap = 0,3 - 0,5 x D ae max = 0,75 x D
≥ 7% Si 1600 0,11 0,12 0,15 0,15 0,15 0,15 0,15 1800 0,10 0,10 0,12 0,12 0,12 0,12 0,12
N
≥ 14% Si 500 0,08 0,09 0,10 0,10 0,10 0,10 0,10 600 0,06 0,07 0,08 0,08 0,08 0,08 0,08
Графит ≤ 8 μm 1000 0,20 0,20 0,20 0,20 0,20 0,20 0,20 1200 0,17 0,17 0,17 0,17 0,17 0,17 0,17
CFK GFK
− 400 0,10 0,11 0,12 0,12 0,12 0,12 0,12 500 0,08 0,08 0,10 0,10 0,10 0,10 0,10
Арамид
