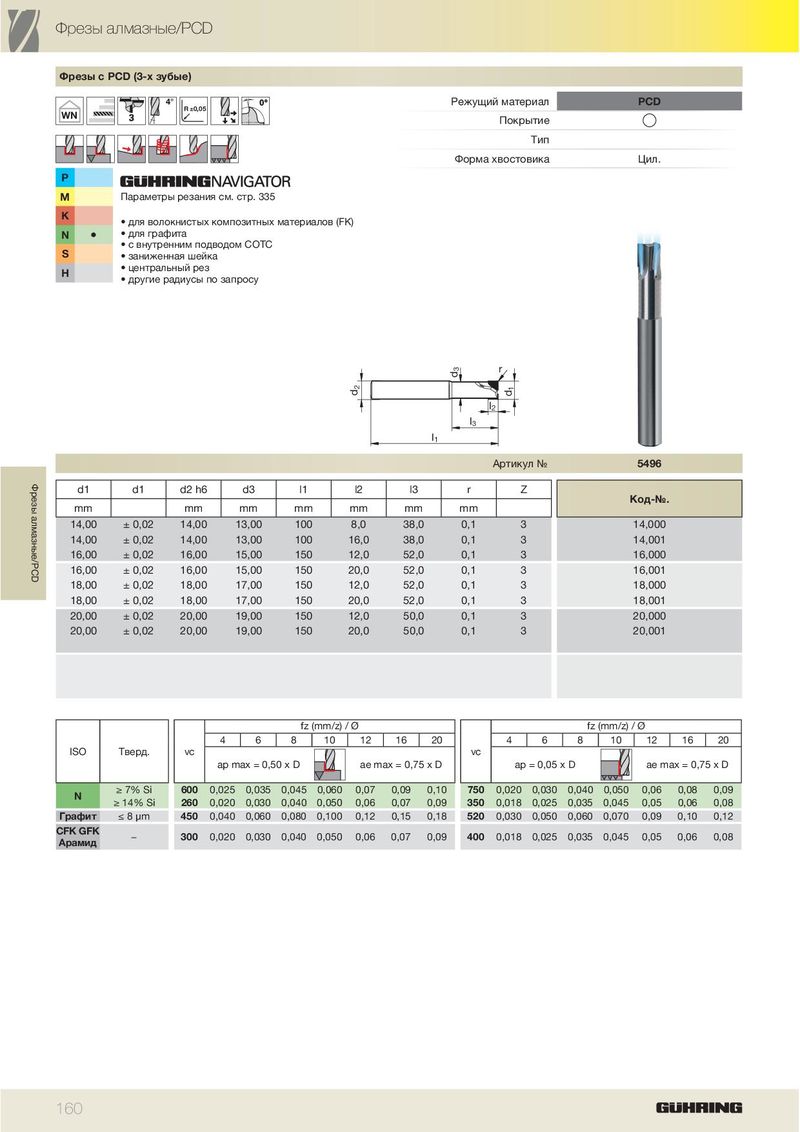

Каталог Guhring фрезерный инструмент - страница 166

Фрезы алмазные/PCD
Фрезы с PCD (3-х зубые)
4° Режущий материал PCD
R ±0,05
WN
Покрытие
Тип
Форма хвостовика Цил.
P
M Параметры резания см. стр. 335
K
• для волокнистых композитных материалов (FK)
N ä • для графита
• с внутренним подводом СОТС
S • заниженная шейка
• центральный рез
H
• другие радиусы по запросу


r


d3
d2


d1
l2
l3
l1
Артикул № 5496
Фрезы алмазные/PCD


d1 d1 d2 h6 d3 l1 l2 l3 r Z
Код-№.
mm mm mm mm mm mm mm
14,00 ± 0,02 14,00 13,00 100 8,0 38,0 0,1 3 14,000
14,00 ± 0,02 14,00 13,00 100 16,0 38,0 0,1 3 14,001
16,00 ± 0,02 16,00 15,00 150 12,0 52,0 0,1 3 16,000
16,00 ± 0,02 16,00 15,00 150 20,0 52,0 0,1 3 16,001
18,00 ± 0,02 18,00 17,00 150 12,0 52,0 0,1 3 18,000
18,00 ± 0,02 18,00 17,00 150 20,0 52,0 0,1 3 18,001
20,00 ± 0,02 20,00 19,00 150 12,0 50,0 0,1 3 20,000
20,00 ± 0,02 20,00 19,00 150 20,0 50,0 0,1 3 20,001


fz (mm/z) / Ø fz (mm/z) / Ø
4 6 8 10 12 16 20 4 6 8 10 12 16 20
ISO Тверд. vc vc
ap max = 0,50 x D ae max = 0,75 x D ap = 0,05 x D ae max = 0,75 x D
≥ 7% Si 600 0,025 0,035 0,045 0,060 0,07 0,09 0,10 750 0,020 0,030 0,040 0,050 0,06 0,08 0,09
N
≥ 14% Si 260 0,020 0,030 0,040 0,050 0,06 0,07 0,09 350 0,018 0,025 0,035 0,045 0,05 0,06 0,08
Графит ≤ 8 μm 450 0,040 0,060 0,080 0,100 0,12 0,15 0,18 520 0,030 0,050 0,060 0,070 0,09 0,10 0,12
CFK GFK
− 300 0,020 0,030 0,040 0,050 0,06 0,07 0,09 400 0,018 0,025 0,035 0,045 0,05 0,06 0,08
Арамид


160
