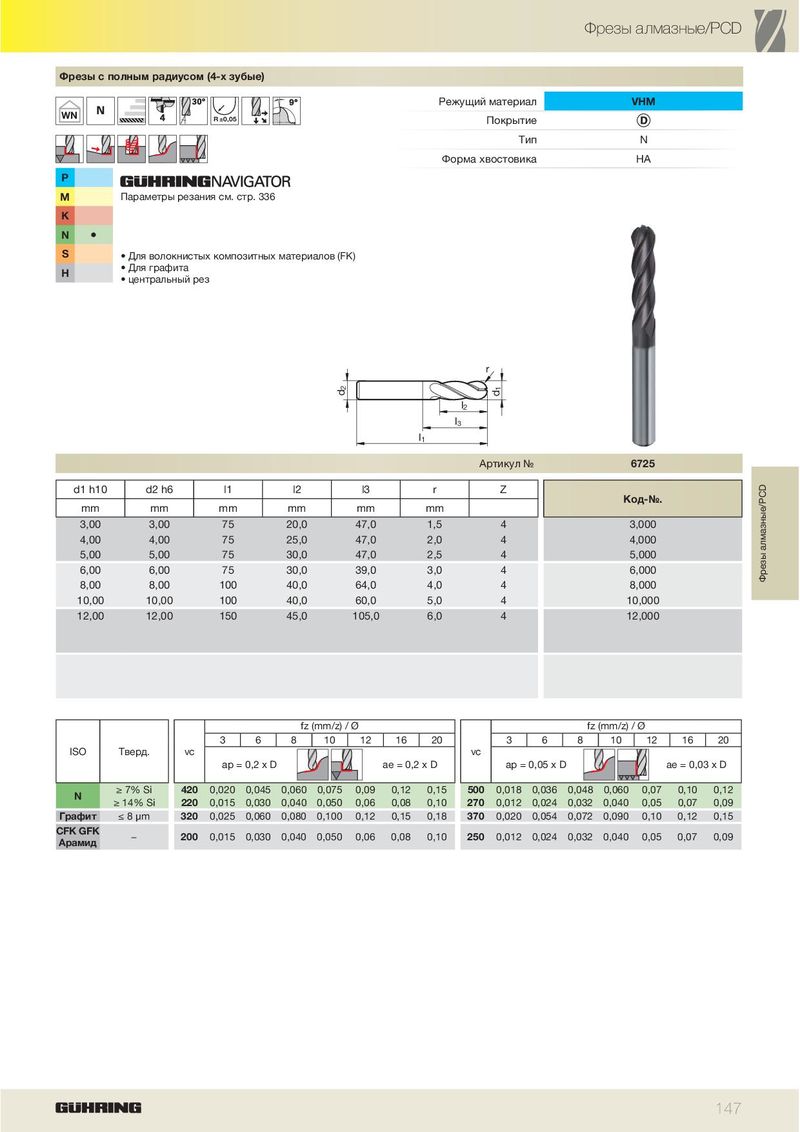

Каталог Guhring фрезерный инструмент - страница 153
Навигация
Каталог Guhring программы быстрорежущего инструмента PowerLine
Каталог Guhring программа фрез высочайшего качества PowerMill
Каталог Guhring ружейные сверла
Каталог Guhring резьбонарезной инструмент 2010
Каталог Guhring инструментальная оснастка GM 300
Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100
WN
P M K N S H
ä
R ±0,05
Параметры резания см. стр. 336
- Для волокнистых композитных материалов (FK)
- Для графита
- центральный рез
Режущий материал VHM Покрытие Тип N Форма хвостовика HA
r
l 1
l 2 l 3
| Артикул № | 6725 | ||||||
| d1 h10 | d2 h6 | l1 | l2 | l3 | r | Z | Ко-№ |
| mm | mm | mm | mm | mm | mm | д. | |
| 3,00 | 3,00 | 75 | 20,0 | 47,0 | 1,5 | 4 | 3,000 |
| 4,00 | 4,00 | 75 | 25,0 | 47,0 | 2,0 | 4 | 4,000 |
| 5,00 | 5,00 | 75 | 30,0 | 47,0 | 2,5 | 4 | 5,000 |
| 6,00 | 6,00 | 75 | 30,0 | 39,0 | 3,0 | 4 | 6,000 |
| 8,00 | 8,00 | 100 | 40,0 | 64,0 | 4,0 | 4 | 8,000 |
| 10,00 | 10,00 | 100 | 40,0 | 60,0 | 5,0 | 4 | 10,000 |
| 12,00 | 12,00 | 150 | 45,0 | 105,0 | 6,0 | 4 | 12,000 |
ISO
N Графит CFK GFK Арамид
fz (mm/z) / Ø fz (mm/z) / Ø
3 6 8 10 12 16 20 3 6 8 10 12 16 20
Тверд. vc vc
ap = 0,2 x D ae = 0,2 x D ap = 0,05 x D ae = 0,03 x D
| ≥ 7% Si | 420 | 0,020 | 0,045 | 0,060 | 0,075 | 0,09 | 0,12 | 0,15 | 500 | 0,018 | 0,036 | 0,048 | 0,060 | 0,07 | 0,10 | 0,12 | |
| ≥ 14% Si | 220 | 0,015 | 0,030 | 0,040 | 0,050 | 0,06 | 0,08 | 0,10 | 270 | 0,012 | 0,024 | 0,032 | 0,040 | 0,05 | 0,07 | 0,09 | |
| ≤ 8 μm | 320 | 0,025 | 0,060 | 0,080 | 0,100 | 0,12 | 0,15 | 0,18 | 370 | 0,020 | 0,054 | 0,072 | 0,090 | 0,10 | 0,12 | 0,15 | |
| − | 200 | 0,015 | 0,030 | 0,040 | 0,050 | 0,06 | 0,08 | 0,10 | 250 | 0,012 | 0,024 | 0,032 | 0,040 | 0,05 | 0,07 | 0,09 |
