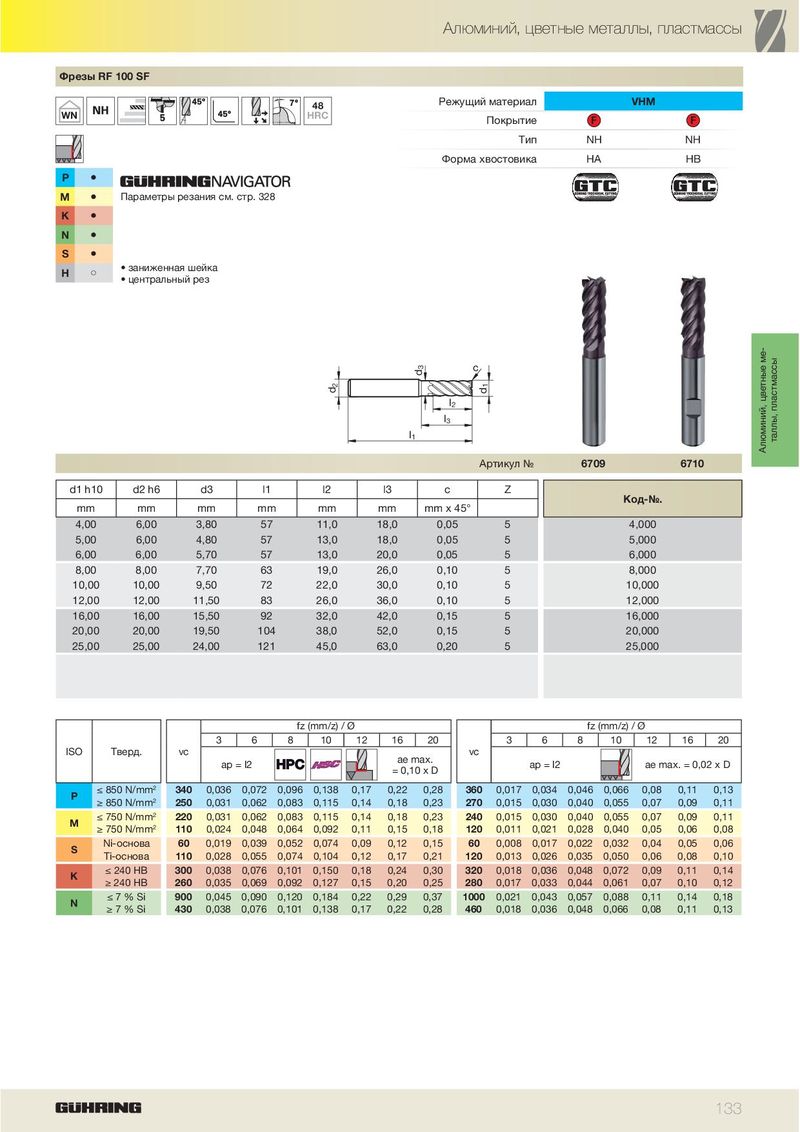

Каталог Guhring фрезерный инструмент - страница 139

Алюминий, цветные металлы, пластмассы
Фрезы RF 100 SF
48 Режущий материал VHM
WN HRC
Покрытие F F
Тип NH NH
Форма хвостовика HA HB
P ä
M ä Параметры резания см. стр. 328
K ä
N ä
S ä
• заниженная шейка
H ã
• центральный рез


Алюминий, цветные ме-
таллы, пластмассы
c

d3
d2


d1
l2
l3
l1
Артикул № 6709 6710
d1 h10 d2 h6 d3 l1 l2 l3 c Z
Код-№.
mm mm mm mm mm mm mm x 45°
4,00 6,00 3,80 57 11,0 18,0 0,05 5 4,000
5,00 6,00 4,80 57 13,0 18,0 0,05 5 5,000
6,00 6,00 5,70 57 13,0 20,0 0,05 5 6,000
8,00 8,00 7,70 63 19,0 26,0 0,10 5 8,000
10,00 10,00 9,50 72 22,0 30,0 0,10 5 10,000
12,00 12,00 11,50 83 26,0 36,0 0,10 5 12,000
16,00 16,00 15,50 92 32,0 42,0 0,15 5 16,000
20,00 20,00 19,50 104 38,0 52,0 0,15 5 20,000
25,00 25,00 24,00 121 45,0 63,0 0,20 5 25,000


fz (mm/z) / Ø fz (mm/z) / Ø
3 6 8 10 12 16 20 3 6 8 10 12 16 20
ISO Тверд. vc vc
ae max.
ap = l2 ap = l2 ae max. = 0,02 x D
= 0,10 x D
≤ 850 N/mm2 340 0,036 0,072 0,096 0,138 0,17 0,22 0,28 360 0,017 0,034 0,046 0,066 0,08 0,11 0,13
P
≥ 850 N/mm2 250 0,031 0,062 0,083 0,115 0,14 0,18 0,23 270 0,015 0,030 0,040 0,055 0,07 0,09 0,11
≤ 750 N/mm2 220 0,031 0,062 0,083 0,115 0,14 0,18 0,23 240 0,015 0,030 0,040 0,055 0,07 0,09 0,11
M
≥ 750 N/mm2 110 0,024 0,048 0,064 0,092 0,11 0,15 0,18 120 0,011 0,021 0,028 0,040 0,05 0,06 0,08
Ni-основа 60 0,019 0,039 0,052 0,074 0,09 0,12 0,15 60 0,008 0,017 0,022 0,032 0,04 0,05 0,06
S
Ti-основа 110 0,028 0,055 0,074 0,104 0,12 0,17 0,21 120 0,013 0,026 0,035 0,050 0,06 0,08 0,10
≤ 240 HB 300 0,038 0,076 0,101 0,150 0,18 0,24 0,30 320 0,018 0,036 0,048 0,072 0,09 0,11 0,14
K
≥ 240 HB 260 0,035 0,069 0,092 0,127 0,15 0,20 0,25 280 0,017 0,033 0,044 0,061 0,07 0,10 0,12
≤ 7 % Si 900 0,045 0,090 0,120 0,184 0,22 0,29 0,37 1000 0,021 0,043 0,057 0,088 0,11 0,14 0,18
N
≥ 7 % Si 430 0,038 0,076 0,101 0,138 0,17 0,22 0,28 460 0,018 0,036 0,048 0,066 0,08 0,11 0,13


133
