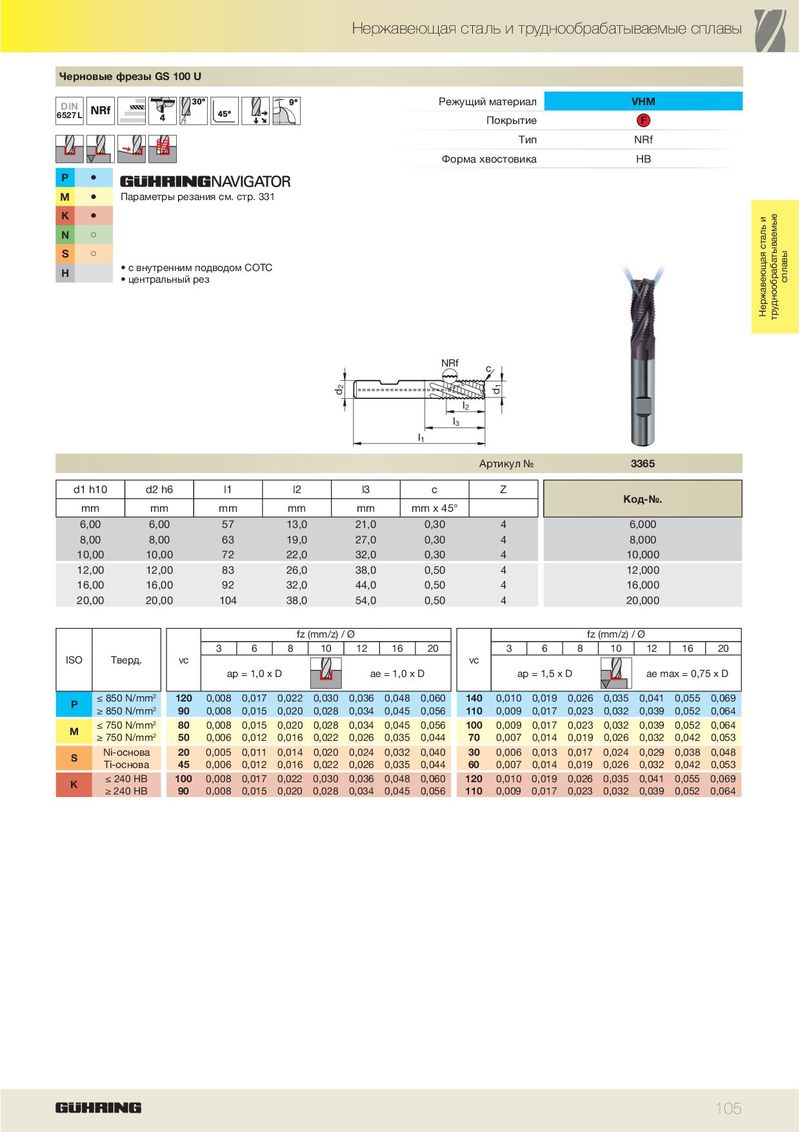

Каталог Guhring фрезерный инструмент - страница 111

Каталог Guhring программы быстрорежущего инструмента PowerLine

Каталог Guhring программы быстрорежущего инструмента PowerLine

Каталог Guhring программа фрез высочайшего качества PowerMill

Каталог Guhring программа фрез высочайшего качества PowerMill

Каталог Guhring ружейные сверла

Каталог Guhring ружейные сверла

Каталог Guhring резьбонарезной инструмент 2010

Каталог Guhring резьбонарезной инструмент 2010

Каталог Guhring инструментальная оснастка GM 300

Каталог Guhring инструментальная оснастка GM 300

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100

Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100

DIN 6527L

P	ä
M	ä
K	ä
N	ã
S	ã

H

Параметры резания см. стр. 331

с внутренним подводом СОТС
центральный рез

Режущий материал VHM F Покрытие Тип NRf Форма хвостовика HB

						d2			l1 l3 NRf	l2 c	d1
										Ар	тикул	№		3	365
d1 h1	0 d2 h6		l1		l2		l3		c		Z			К	-№
mm	mm		mm		mm		mm		mm x 45°						д.
6,00	6,00		57		13,0		21,0		0,30		4			6	,000
8,00	8,00		63		19,0		27,0		0,30		4			8	,000
10,0	0 10,00		72		22,0		32,0		0,30		4			1	0,000
12,0	0 12,00		83		26,0		38,0		0,50		4			1	2,000
16,0	0 16,00		92		32,0		44,0		0,50		4			1	6,000
20,0	0 20,00		104		38,0		54,0		0,50		4			2	0,000
					fz(	mm/z)/	Ø						fz	(mm/z)/	Ø
			3	6	8	10	12	16	20		3	6	8	10	12	16	20
ISO	Тверд.	vc	ap	= 1,0 x	D		ae	= 1,0	x D	vc	ap	= 1,5 x	D		ae m	ax = 0,7	5 x D
	≤ 850 N/mm2	120	0,008	0,017	0,022	0,030	0,036	0,048	0,060	140	0,010	0,019	0,026	0,035	0,041	0,055	0,069
P	≥ 850 N/mm2	90	0,008	0,015	0,020	0,028	0,034	0,045	0,056	110	0,009	0,017	0,023	0,032	0,039	0,052	0,064
	≤ 750 N/mm2	80	0,008	0,015	0,020	0,028	0,034	0,045	0,056	100	0,009	0,017	0,023	0,032	0,039	0,052	0,064
M	≥ 750 N/mm2	50	0,006	0,012	0,016	0,022	0,026	0,035	0,044	70	0,007	0,014	0,019	0,026	0,032	0,042	0,053
	Ni-основа	20	0,005	0,011	0,014	0,020	0,024	0,032	0,040	30	0,006	0,013	0,017	0,024	0,029	0,038	0,048
S	Ti-основа	45	0,006	0,012	0,016	0,022	0,026	0,035	0,044	60	0,007	0,014	0,019	0,026	0,032	0,042	0,053
K	≤ 240 HB	100	0,008	0,017	0,022	0,030	0,036	0,048	0,060	120	0,010	0,019	0,026	0,035	0,041	0,055	0,069
	≥ 240 HB	90	0,008	0,015	0,020	0,028	0,034	0,045	0,056	110	0,009	0,017	0,023	0,032	0,039	0,052	0,064
