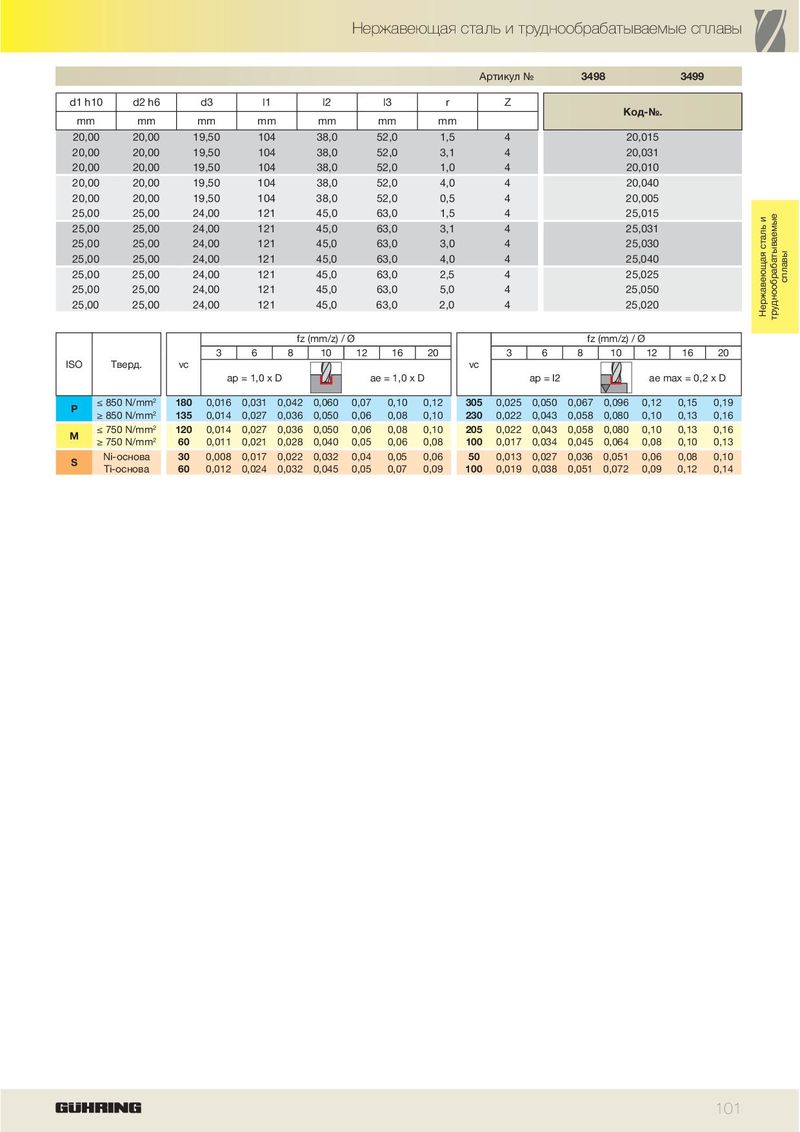

Нержавеющая сталь и труднообрабатываемые сплавы Артикул № 3498 3499 d1 h10 d2 h6 d3 l1 l2 l3 r Z Код-№. mm mm mm mm mm mm mm 20,00 20,00 19,50 104 38,0 52,0 1,5 4 20,015 20,00 20,00 19,50 104 38,0 52,0 3,1 4 20,031 20,00 20,00 19,50 104 38,0 52,0 1,0 4 20,010 20,00 20,00 19,50 104 38,0 52,0 4,0 4 20,040 20,00 20,00 19,50 104 38,0 52,0 0,5 4 20,005 25,00 25,00 24,00 121 45,0 63,0 1,5 4 25,015 25,00 25,00 24,00 121 45,0 63,0 3,1 4 25,031 25,00 25,00 24,00 121 45,0 63,0 3,0 4 25,030 25,00 25,00 24,00 121 45,0 63,0 4,0 4 25,040 25,00 25,00 24,00 121 45,0 63,0 2,5 4 25,025 сплавы 25,00 25,00 24,00 121 45,0 63,0 5,0 4 25,050 25,00 25,00 24,00 121 45,0 63,0 2,0 4 25,020 Нержавеющая сталь и труднообрабатываемые fz (mm/z) / Ø fz (mm/z) / Ø 3 6 8 10 12 16 20 3 6 8 10 12 16 20 ISO Тверд. vc vc ap = 1,0 x D ae = 1,0 x D ap = l2 ae max = 0,2 x D ≤ 850 N/mm 2 180 0,016 0,031 0,042 0,060 0,07 0,10 0,12 305 0,025 0,050 0,067 0,096 0,12 0,15 0,19 P ≥ 850 N/mm 2 135 0,014 0,027 0,036 0,050 0,06 0,08 0,10 230 0,022 0,043 0,058 0,080 0,10 0,13 0,16 ≤ 750 N/mm 2 120 0,014 0,027 0,036 0,050 0,06 0,08 0,10 205 0,022 0,043 0,058 0,080 0,10 0,13 0,16 M ≥ 750 N/mm 2 60 0,011 0,021 0,028 0,040 0,05 0,06 0,08 100 0,017 0,034 0,045 0,064 0,08 0,10 0,13 Ni-основа 30 0,008 0,017 0,022 0,032 0,04 0,05 0,06 50 0,013 0,027 0,036 0,051 0,06 0,08 0,10 S Ti-основа 60 0,012 0,024 0,032 0,045 0,05 0,07 0,09 100 0,019 0,038 0,051 0,072 0,09 0,12 0,14 101
