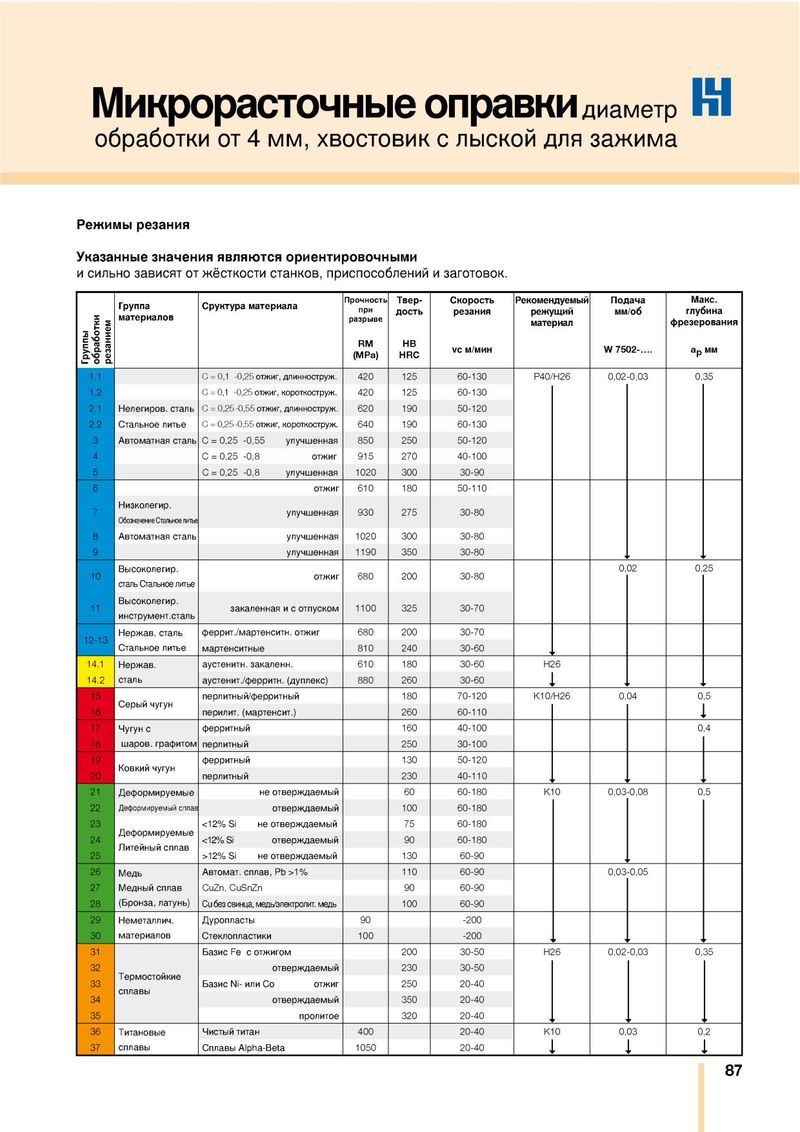

Микрорасточные оправки
обработки от 4 мм, хвостовик с лыской для зажима
Режимы резания
Указанные значения являются ориентировочными
и сильно зависят от жёсткости станков, приспособлений и заготовок.
| тки м | Группа м атериалов | С р у ктур а м атериала | Прочность при разрыве | Твер д ость | Скорость резания | Реком ендуем ы й режущий материал | Подача м м /об | М акс. глубина ф резер ования |
| Группы обрабо резан ие | R M (M Pa) | HB HRC | VC м/мин | W 7 5 0 2 -.... | а Р М М | |||
| 1.1 | C = 0,1 -0,25 отжиг, длинноструж. | 420 | 125 | 60-130 | P40/H26 | 0,02-0,03 | 0,35 | |
| 1.2 | C = 0,1 -0,25 отжиг, короткоструж. | 420 | 125 | 60-130 | ||||
| 2.1 | Нелегиров. сталь | C = 0,25-0,55 отжиг, длинноструж. | 620 | 190 | 50-120 | |||
| 2.2 | Стальное литье | C = 0,25-0,55 отжиг, короткоструж. | 640 | 190 | 60-130 | |||
| 3 | Автоматная сталь | C = 0,25 -0,55 улучшенная | 850 | 250 | 50-120 | |||
| 4 | C = 0,25 -0,8 отжиг | 915 | 270 | 40-100 | ||||
| 5 | C = 0,25 -0,8 улучшенная | 1020 | 300 | 30-90 | ||||
| 6 | ОТЖИГ | 610 | 180 | 50-110 | ||||
| 7 | Низколегир. Обозначение Стальное литье | улучшенная | 930 | 275 | 30-80 | |||
| 8 | Автоматная сталь | улучшенная | 1020 | 300 | 30-80 | |||
| 9 | улучшенная | 1190 | 350 | 30-80 | ||||
| 10 | Высоколегир. сталь Стальное литье | отжиг | 680 | 200 | 30-80 | 0,02 | 0,25 | |
| 11 | Высоколегир. инструмент.сталь | закаленная и с отпуском | 1100 | 325 | 30-70 | |||
| Нержав, сталь | феррит./мартенситн. отжиг | 680 | 200 | 30-70 | ||||
| 12-13 | Стальное литье | мартенситные | 810 | 240 | 30-60 | |||
| 14.1 | Нержав. | аустенитн. закаленн. | 610 | 180 | 30-60 | H26 | ||
| 14.2 | сталь | аустенит./ферритн. (дуплекс) | 880 | 260 | 30-60 | 1 | ||
| 15 | Сй | перлитный/ферритный | 180 | 70-120 | K10/H26 | 0,04 | 0,5 | |
| 16 | еры чугун | перилит. (мартенсит.) | 260 | 60-110 | 1 | |||
| 17 | Чугун с | ферритный | 160 | 40-100 | 0,4 | |||
| 18 | шаров, графитом | перлитный | 250 | 30-100 | ||||
| 19 | Кй | ферритный | 130 | 50-120 | ||||
| 20 | овки чугун | перлитный | 230 | 40-110 | ||||
| 21 | Деформируемые | не отверждаемый | 60 | 60-180 | K10 | 0,03-0,08 | 0,5 | |
| 22 | Деформируемый сплав | отверждаемый | 100 | 60-180 | ||||
| 23 | неотверждаемый | 75 | 60-180 | |||||
| 24 | Деформируемые | отверждаемый | 90 | 60-180 | ||||
| 25 | Литейный сплав | >12% Si не отверждаемый | 130 | 60-90 | ||||
| 26 | Медь | Автомат, сплав, РЬ >1% | 110 | 60-90 | 0,03-0,05 | |||
| 27 | Медный сплав | CuZn, CuSnZn | 90 | 60-90 | ||||
| 28 | (Бронза, латунь) | Си без свинца, медь/электролит. медь | 100 | 60-90 | ||||
| 29 | Неметаллич. | Дуропласты | 90 | -200 | ||||
| 30 | материалов | Стеклопластики | 100 | -200 | ||||
| 31 | Базис Fe с отжигом | 200 | 30-50 | H26 | 0,02-0,03 | 0,35 | ||
| 32 | отверждаемый | 230 | 30-50 | |||||
| 33 | Термостойкие | Базис Ni- или Со отжиг | 250 | 20-40 | ||||
| 34 | сплавы | отверждаемый | 350 | 20-40 | ||||
| 35 | пролитое | 320 | 20-40 | |||||
| 36 | Титановые | Чистый титан | 400 | 20-40 | K10 | 0,03 | 0,2 | |
| 37 | сплавы | Сплавы Alpha-Beta | 1050 | 20-40 | 1 | 1 | 1 |
