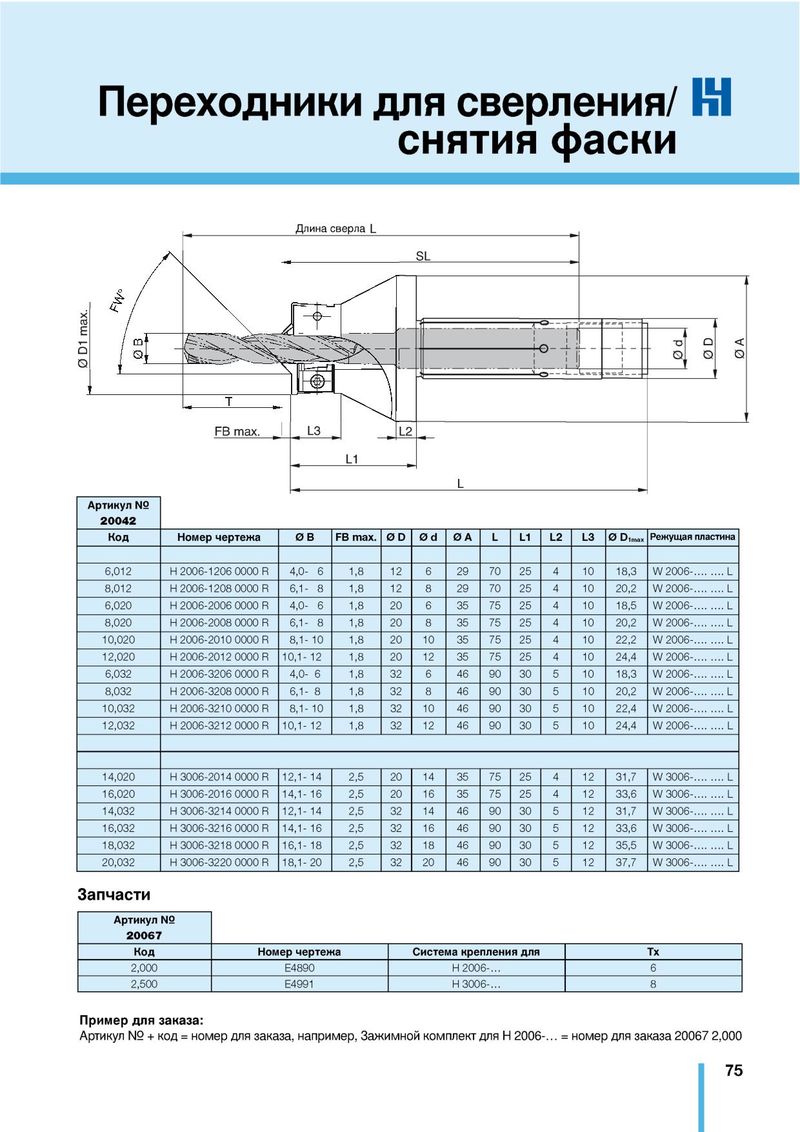

Переходники для сверления/
снятия фаски
, ____________________Д лина сверла L
SL
; ------------------------------------------------------------- 1 ^ 3 - - J _ _ - ' = = = * --------
| | FB max. | L3 | | L2 | |
| | | | L1 | | |
| | | | | | L |
| Артикул № | | | | | | |
| 2 0 0 4 2 | | | | | |
| Код | Номер чертежа | 0 B | FB max. | 0 D | 0 d | 0 A | L | L1 | L2 | L3 | 0 Dimax Режущая пластина | |
| 6,012 | H 2006-1206 0000 R | | 1,8 | 12 | 6 | 29 | 70 | 25 | 4 | 10 | 18,3 | W 2 0 0 6 -...........L |
| 8,012 | H 2006-1208 0000 R | 6,1- 8 | 1,8 | 12 | 8 | 29 | 70 | 25 | 4 | 10 | 20,2 | W 2 0 0 6 -...........L |
| 6,020 | H 2006-2006 0000 R | | 1,8 | 20 | 6 | 35 | 75 | 25 | 4 | 10 | 18,5 | W 2 0 0 6 -...........L |
| 8,020 | H 2006-2008 0000 R | 6,1- 8 | 1,8 | 20 | 8 | 35 | 75 | 25 | 4 | 10 | 20,2 | W 2 0 0 6 -...........L |
| 10,020 | H 2006-2010 0000 R | 8,1- 10 | 1,8 | 20 | 10 | 35 | 75 | 25 | 4 | 10 | 22,2 | W 2 0 0 6 -...........L |
| 12,020 | H 2006-2012 0000 R | 10,1- 12 | 1,8 | 20 | 12 | 35 | 75 | 25 | 4 | 10 | 24,4 | W 2 0 0 6 -...........L |
| 6,032 | H 2006-3206 0000 R | | 1,8 | 32 | 6 | 46 | 90 | 30 | 5 | 10 | 18,3 | W 2 0 0 6 -...........L |
| 8,032 | H 2006-3208 0000 R | 6,1- 8 | 1,8 | 32 | 8 | 46 | 90 | 30 | 5 | 10 | 20,2 | W 2 0 0 6 -...........L |
| 10,032 | H 2006-3210 0000 R | 8,1- 10 | 1,8 | 32 | 10 | 46 | 90 | 30 | 5 | 10 | 22,4 | W 2 0 0 6 -...........L |
| 12,032 | H 2006-3212 0000 R | 10,1- 12 | 1,8 | 32 | 12 | 46 | 90 | 30 | 5 | 10 | 24,4 | W 2 0 0 6 -...........L |
| 14,020 | H 3006-2014 0000 R | 12,1- 14 | 2,5 | 20 | 14 | 35 | 75 | 25 | 4 | 12 | 31,7 | W 3 0 0 6 -...........L |
| 16,020 | H 3006-2016 0000 R | 14,1- 16 | 2,5 | 20 | 16 | 35 | 75 | 25 | 4 | 12 | 33,6 | W 3 0 0 6 -...........L |
| 14,032 | H 3006-3214 0000 R | 12,1- 14 | 2,5 | 32 | 14 | 46 | 90 | 30 | 5 | 12 | 31,7 | W 3 0 0 6 -...........L |
| 16,032 | H 3006-3216 0000 R | 14,1- 16 | 2,5 | 32 | 16 | 46 | 90 | 30 | 5 | 12 | 33,6 | W 3 0 0 6 -...........L |
| 18,032 | H 3006-3218 0000 R | 16,1- 18 | 2,5 | 32 | 18 | 46 | 90 | 30 | 5 | 12 | 35,5 | W 3 0 0 6 -...........L |
| 20,032 | H 3006-3220 0000 R | 18,1- 20 | 2,5 | 32 | 20 | 46 | 90 | 30 | 5 | 12 | 37,7 | W 3 0 0 6 -...........L |
Запчасти
| Артикул № 20067 | | | |
| Код | Номер чертежа | Система крепления для | Tx |
| 2,000 | E4890 | H 2006-... | 6 |
| 2,500 | E4991 | H 3006-... | 8 |
Пример для заказа:
Артикул № + код = номер для заказа, например, Зажимной комплект для Н 2006-... = номер для заказа 20067 2,000
