Общий каталог FANAR 2021 - страница 340

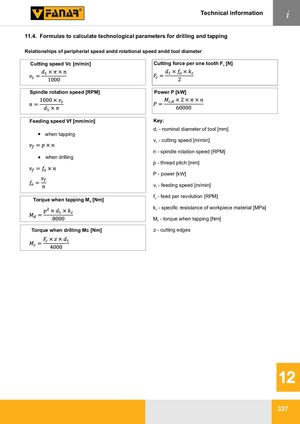

11.4. Формулы для расчёта технологических параметров сверления и нарезания резьбы

Взаимосвязь окружной скорости, частоты вращения и диаметра инструмента

Скорость резания Vc [м/мин], частота вращения шпинделя [об/мин], скорость подачи Vf [мм/мин] (при нарезании резьбы, при сверлении), крутящий момент при нарезании резьбы Md [Нм], крутящий момент при сверлении Mc [Нм].

Сила резания на один зуб Fc [Н], мощность P [кВт].

Обозначения:

• d1 - номинальный диаметр инструмента [мм]
• vc - скорость резания [м/мин]
• n - частота вращения шпинделя [об/мин]
• p - шаг резьбы [мм]
• P - мощность [кВт]
• vf - скорость подачи [м/мин]
• fo - подача на оборот [об/мин]
• kc - удельное сопротивление материала заготовки [МПа]
• Md - крутящий момент при нарезании резьбы [Нм]
• z - режущие кромки
