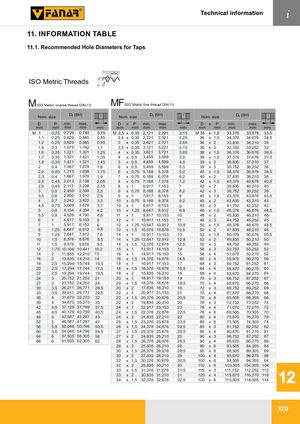

D D1 Technical information i 11. INFORMATION TABLE 11.1. Recommended Hole Diameters for Taps P 60° ISO Metric Threads MISO Metric coarse thread DIN 13 MFISO Metric fine thread DIN 13 Nom. size D1 (6H) Nom. size D1 (6H) Nom. size D1 (6H) D P min. max. D x P min. max. D x P min. max. mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm M 1 0,25 0,729 0,785 0,75 M 2,5 x 0,35 2,121 2,221 2,15 M 35 x 1,5 33,376 33,676 33,5 1,1 0,25 0,829 0,885 0,85 2,6 x 0,35 2,221 2,321 2,25 36 x 1,5 34,376 34,676 34,5 1,2 0,25 0,929 0,985 0,95 3 x 0,35 2,621 2,721 2,65 36 x 2 33,835 34,210 34 1,4 0,3 1,075 1,142 1,1 3,5 x 0,35 3,121 3,221 3,15 36 x 3 32,752 33,252 33 1,6 0,35 1,221 1,321 1,25 4 x 0,35 3,621 3,721 3,65 38 x 1,5 36,376 36,676 36,5 1,7 0,35 1,321 1,421 1,35 4 x 0,5 3,459 3,599 3,5 39 x 1,5 37,376 37,676 37,5 1,8 0,35 1,421 1,521 1,45 5 x 0,5 4,459 4,599 4,5 39 x 2 36,835 37,210 37 2 0,4 1,567 1,679 1,6 6 x 0,5 5,459 5,599 5,5 39 x 3 35,752 36,252 36 2,2 0,45 1,713 1,838 1,75 6 x 0,75 5,188 5,378 5,2 40 x 1,5 38,376 38,676 38,5 2,3 0,4 1,867 1,979 1,9 7 x 0,75 6,188 6,378 6,2 40 x 2 37,835 38,210 38 2,5 0,45 2,013 2,138 2,05 8 x 0,75 7,188 7,378 7,2 42 x 1,5 40,376 40,676 40,5 2,6 0,45 2,113 2,238 2,15 8 x 1 6,917 7,153 7 42 x 2 39,835 40,210 40 3 0,5 2,459 2,599 2,5 9 x 0,75 8,188 8,378 8,2 42 x 3 38,752 39,252 39 3,5 0,6 2,850 3,010 2,9 9 x 1 7,917 8,153 8 45 x 1,5 43,376 43,676 43,5 4 0,7 3,242 3,422 3,3 10 x 0,75 9,188 9,378 9,2 45 x 2 42,835 43,210 43 4,5 0,75 3,688 3,878 3,7 10 x 1 8,917 9,153 9 45 x 3 41,752 42,252 42 5 0,8 4,134 4,334 4,2 10 x 1,25 8,647 8,912 8,8 48 x 1,5 46,376 46,676 46,5 5,5 0,9 4,526 4,750 4,6 11 x 1 9,917 10,153 10 48 x 2 45,835 46,210 46 6 1 4,917 5,153 5 12 x 1 10,917 11,153 11 48 x 3 44,752 45,252 45 7 1 5,917 6,153 6 12 x 1,25 10,647 10,912 10,8 50 x 1,5 48,376 48,676 48,5 8 1,25 6,647 6,912 6,8 12 x 1,5 10,376 10,676 10,5 50 x 2 47,835 48,210 48 9 1,25 7,647 7,912 7,8 14 x 1 12,917 13,153 13 52 x 1,5 50,376 50,676 50,5 10 1,5 8,376 8,676 8,5 14 x 1,25 12,647 12,912 12,8 52 x 2 49,835 50,210 50 11 1,5 9,376 9,676 9,5 14 x 1,5 12,376 12,676 12,5 52 x 3 48,752 49,252 49 12 1,75 10,106 10,441 10,2 15 x 1 13,917 14,153 14 56 x 3 52,752 53,252 53 14 2 11,835 12,210 12 16 x 1 14,917 15,153 15 56 x 4 51,670 52,270 52 16 2 13,835 14,210 14 16 x 1,5 14,376 14,676 14,5 60 x 4 55,670 56,270 56 18 2,5 15,294 15,744 15,5 18 x 1 16,917 17,153 17 64 x 3 60,752 61,252 61 20 2,5 17,294 17,744 17,5 18 x 1,5 16,376 16,676 16,5 64 x 4 59,670 60,270 60 22 2,5 19,294 19,744 19,5 18 x 2 15,835 16,210 16 68 x 4 63,670 64,270 64 24 3 20,752 21,252 21 20 x 1 18,917 19,153 19 70 x 3 66,752 67,252 67 27 3 23,752 24,252 24 20 x 1,5 18,376 18,676 18,5 70 x 4 65,670 66,270 66 30 3,5 26,211 26,771 26,5 20 x 2 17,835 18,210 18 72 x 3 68,752 69,252 69 33 3,5 29,211 29,771 29,5 22 x 1 20,917 21,153 21 72 x 4 67,670 68,270 68 36 4 31,670 32,270 32 22 x 1,5 20,376 20,676 20,5 72 x 6 65,505 66,305 66 39 4 34,670 35,270 35 22 x 2 19,835 20,210 20 76 x 3 72,752 73,252 73 42 4,5 37,129 37,799 37,5 24 x 1 22,917 23,153 23 76 x 4 71,670 72,270 72 45 4,5 40,129 40,799 40,5 24 x 1,5 22,376 22,676 22,5 76 x 6 69,505 70,305 70 48 5 42,587 43,297 43 24 x 2 21,835 22,210 22 80 x 4 75,670 76,270 76 52 5 46,587 47,297 47 25 x 1,5 23,376 23,676 23,5 80 x 6 73,505 74,305 74 56 5,5 50,046 50,796 50,5 26 x 1,5 24,376 24,676 24,5 85 x 3 81,752 82,252 82 60 5,5 54,046 54,796 54,5 27 x 1,5 25,376 25,676 25,5 85 x 4 80,670 81,270 81 64 6 57,505 58,305 58 27 x 2 24,835 25,210 25 90 x 3 86,752 87,252 87 68 6 61,505 62,305 62 28 x 1,5 26,376 26,676 26,5 90 x 4 85,670 86,270 86 28 x 2 25,835 26,210 26 90 x 6 83,505 84,305 84 30 x 1,5 28,376 28,676 28,5 95 x 6 88,505 89,305 89 30 x 2 27,835 28,210 28 100 x 4 95,670 96,270 96 32 x 1,5 30,376 30,676 30,5 100 x 6 93,505 94,305 94 32 x 2 29,835 30,210 30 110 x 6 103,505 104,305 104 33 x 1,5 31,376 31,676 31,5 115 x 3 111,752 112,252 112 33 x 2 30,835 31,210 3134x1,532,37632,67632,5120x4115,670116,270 116120x6113,505114,30511412 329
