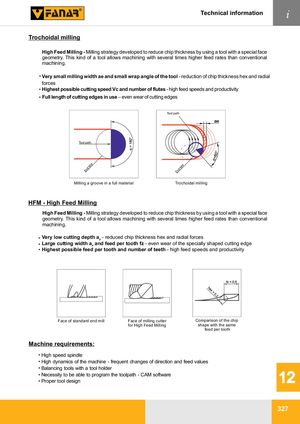

Общий каталог FANAR 2021 - страница 330

Трохоидальное фрезерование

Высокоподачное фрезерование — стратегия фрезерования, разработанная для снижения толщины стружки за счёт использования инструмента со специальной геометрией торца. Такой инструмент позволяет обрабатывать с подачами, в несколько раз превышающими подачи при традиционной обработке.

• Очень малая ширина фрезерования ae и малый угол охвата инструмента — снижение толщины стружки hex и радиальных сил
• Максимально возможная скорость резания Vc и количество зубьев — высокие скорости подачи и производительность
• Использование полной длины режущих кромок — равномерный износ режущих кромок

HFM — Высокоподачное фрезерование

Высокоподачное фрезерование — стратегия фрезерования, разработанная для снижения толщины стружки за счёт использования инструмента со специальной геометрией торца. Такой инструмент позволяет обрабатывать с подачами, в несколько раз превышающими подачи при традиционной обработке.

• Очень малая глубина резания ap — сниженная толщина стружки hex и радиальные силы
• Большая ширина резания ae и подача на зуб fz — равномерный износ специально сформированной режущей кромки
• Максимально возможная подача на зуб и количество зубьев — высокие скорости подачи и производительность

Торец стандартной концевой фрезы, торец фрезы для высокоподачного фрезерования, сравнение формы стружки при одинаковой подаче на зуб.

Требования к станку:

• Высокоскоростной шпиндель
• Высокая динамика станка — частые изменения направления и значений подачи
• Балансировка инструментов вместе с державкой
• Необходимость программирования траектории инструмента — ПО CAM
• Правильная конструкция инструмента
