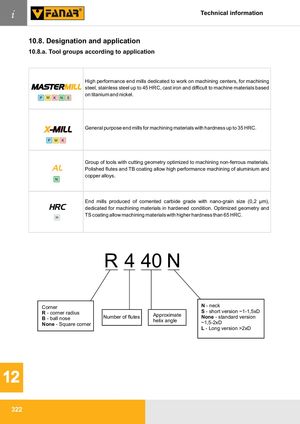

10.8. Обозначение и область применения
10.8.a. Группы инструментов по области применения
| MASTERMILL | Высокопроизводительные концевые фрезы, предназначенные для работы на обрабатывающих центрах, для обработки стали, нержавеющей стали твёрдостью до 45 HRC, чугуна и труднообрабатываемых материалов на основе титана и никеля. P M K N S |
|---|---|
| X-MILL | Концевые фрезы общего назначения для обработки материалов твёрдостью до 35 HRC. P M K |
| AL | Группа инструментов с геометрией резания, оптимизированной для обработки цветных металлов. Полированные стружечные канавки и покрытие TB обеспечивают высокопроизводительную обработку алюминия и медных сплавов. N |
| HRC H | Концевые фрезы, изготовленные из твёрдого сплава с размером нанозерна (0,2 мкм), предназначенные для обработки материалов в закалённом состоянии. Оптимизированная геометрия и покрытие TS позволяют обрабатывать материалы твёрдостью выше 65 HRC. |
Пример обозначения: R 4 40 N
- Угол: R — радиус на углу, B — со сферическим наконечником, отсутствие символа — острый угол
- Количество зубьев
- Приблизительный угол наклона спирали
- N — с шейкой; отсутствие символа — стандартная версия; S — короткая версия ~1-1,5xD; L — длинная версия >2xD (~1,5-2xD)
