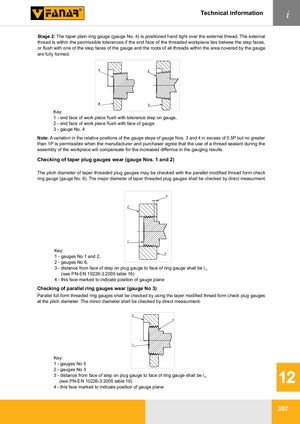

Этап 2: Коническое гладкое кольцо (калибр № 4) устанавливается вручную с усилием до упора на наружную резьбу. Наружная резьба находится в пределах допустимых допусков, если торец детали с резьбой находится между ступенчатыми плоскостями или заподлицо с одной из ступенчатых плоскостей калибра, а вершины всех витков резьбы в зоне охвата калибра полностью сформированы.

Обозначения:
1 - торец детали заподлицо со ступенью допуска на калибре,
2 - торец детали заподлицо с торцом калибра,
3 - калибр № 4

Примечание: Отклонение относительного положения ступеней калибров № 3 и № 4, превышающее 0,5P, но не более 1P, допустимо, если производитель и покупатель согласовали, что использование резьбового герметика при сборке детали компенсирует увеличенную разницу в результатах калибровки.

Проверка износа конических пробочных калибров (калибры № 1 и № 2)

Средний диаметр конических резьбовых пробочных калибров можно проверить с помощью цилиндрического контрольного кольцевого калибра модифицированного профиля резьбы (калибр № 6). Наружный диаметр конических резьбовых пробочных калибров проверяется прямым измерением.

Обозначения:
1 - калибры № 1 и № 2,
2 - калибры № 6,
3 - расстояние от торца ступени на пробочном калибре до торца кольцевого калибра должно составлять l13 (см. PN-EN 10226-3:2005, таблица 16),
4 - эта поверхность отмечена для указания положения плоскости калибра

Проверка износа цилиндрических кольцевых калибров (калибр № 3)

Цилиндрические резьбовые кольца полного профиля проверяются с помощью конических контрольных пробочных калибров модифицированного профиля резьбы по среднему диаметру. Внутренний диаметр проверяется прямым измерением.

Обозначения:
1 - калибры № 5,
2 - калибры № 3,
3 - расстояние от торца ступени на пробочном калибре до торца кольцевого калибра должно составлять l14 (см. PN-EN 10226-3:2005, таблица 16),
4 - эта поверхность отмечена для указания положения плоскости калибра
