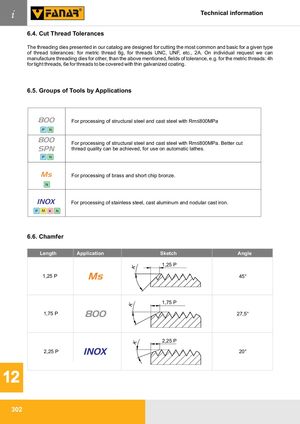

6.4. Допуски нарезаемой резьбы

Резьбонарезные плашки, представленные в нашем каталоге, предназначены для нарезания наиболее распространённых и базовых для данного типа резьбы полей допусков: для метрической резьбы - 6g, для резьб UNC, UNF и т. д. - 2A. По индивидуальному запросу мы можем изготовить резьбонарезные плашки для других, отличных от вышеуказанных, полей допусков, например, для метрической резьбы: 4h для резьб с натягом, 6e для резьб, предназначенных для покрытия тонким гальваническим покрытием.

6.5. Группы инструментов по областям применения

ОбозначениеОписание
800 P NДля обработки конструкционной стали и литой стали с Rm≤800МПа.
800 SPN P NДля обработки конструкционной стали и литой стали с Rm≤800МПа. Достигается лучшее качество нарезаемой резьбы, для применения на автоматических токарных станках.
Ms NДля обработки латуни и бронзы с короткой стружкой.
INOX P M K NДля обработки нержавеющей стали, литого алюминия и высокопрочного чугуна с шаровидным графитом.

6.6. Фаска

ДлинаОбласть примененияУгол
1,25 PMs45°
1,75 P80027,5°
2,25 PINOX20°
