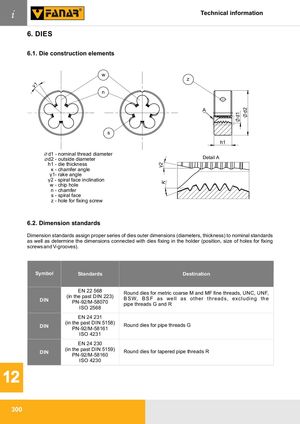

6. ПЛАШКИ
6.1. Конструктивные элементы плашки
- d1 - номинальный диаметр резьбы
- d2 - наружный диаметр
- h1 - толщина плашки
- κ - угол фаски
- γ1 - передний угол
- γ2 - угол наклона спиральной поверхности
- w - отверстие для стружки
- n - фаска
- s - спиральная поверхность
- z - отверстие для крепёжного винта
6.2. Стандарты размеров
Стандарты размеров устанавливают соответствующие серии наружных размеров плашек (диаметры, толщина) номинальным стандартам, а также определяют размеры, связанные с креплением плашек в держателе (положение, размер отверстий под крепёжные винты и V-образные пазы).
| Обозначение | Стандарты | Назначение |
|---|---|---|
| DIN | EN 22 568 (ранее DIN 223), PN-92/M-58070, ISO 2568 | Круглые плашки для метрической крупной резьбы M и мелкой MF, UNC, UNF, BSW, BSF, а также других резьб, за исключением трубных резьб G и R |
| DIN | EN 24 231 (ранее DIN 5158), PN-92/M-58161, ISO 4231 | Круглые плашки для трубной резьбы G |
| DIN | EN 24 230 (ранее DIN 5159), PN-92/M-58160, ISO 4230 | Круглые плашки для конической трубной резьбы R |
