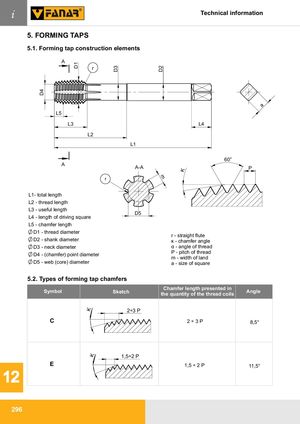

5. РАСКАТНИКИ (МЕТЧИКИ ДЛЯ НАКАТЫВАНИЯ РЕЗЬБЫ)

5.1. Конструктивные элементы раскатника

  • L1 - общая длина
  • L2 - длина резьбы
  • L3 - рабочая длина
  • L4 - длина квадрата под привод
  • L5 - длина заборной части
  • D1 - диаметр резьбы
  • D2 - диаметр хвостовика
  • D3 - диаметр шейки
  • D4 - диаметр в начале заборной части (фаски)
  • D5 - диаметр сердцевины
  • a - размер квадрата
  • r - прямая канавка
  • κ - угол фаски
  • α - угол профиля резьбы
  • P - шаг резьбы
  • m - ширина ленточки

5.2. Типы заборной части раскатников

ОбозначениеДлина заборной части, выраженная в количестве витков резьбыУгол
C2÷3 P8,5°
E1,5 ÷ 2 P11,5°
