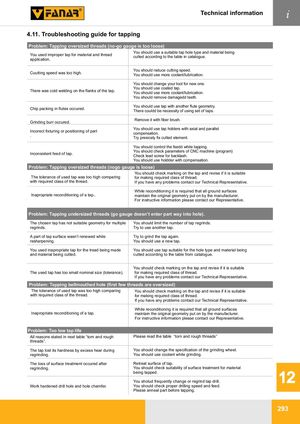

4.11. Руководство по устранению неполадок при нарезании резьбы

Проблема: завышенный размер резьбы (непроходной калибр слишком свободно проходит)

ПричинаРекомендация
Использован неподходящий метчик для материала и типа резьбы.Следует использовать подходящий тип метчика и материал согласно таблице в каталоге.
Слишком высокая скорость резания.Следует снизить скорость резания. Следует использовать больше охлаждающей жидкости/смазки.
Произошло холодное сваривание на боковых поверхностях метчика.Следует заменить инструмент на новый. Следует использовать метчик с покрытием. Следует использовать больше охлаждающей жидкости/смазки.
Забивание стружкой канавок.Следует удалить повреждённые зубья. Следует использовать метчик с другой геометрией канавок. Может потребоваться использование набора метчиков.
Образование шлифовального заусенца.Удалить его волоконной щёткой.
Неправильное закрепление или позиционирование детали.Следует использовать патроны для метчиков с осевой и параллельной компенсацией. Постараться точно закрепить обрабатываемую деталь.
Непостоянная подача метчика.Следует контролировать подачу при нарезании резьбы. Следует проверить параметры программы станка с ЧПУ. Проверить ходовой винт на люфт. Следует использовать патрон с компенсацией.

Проблема: заниженный размер резьбы (непроходной калибр слишком свободный)

ПричинаРекомендация
Допуск используемого метчика был слишком велик по сравнению с требуемым классом резьбы.Следует проверить маркировку на метчике и убедиться, что он подходит для изготовления требуемого класса резьбы. При возникновении проблем обратитесь к нашему техническому представителю.
Неправильная переточка метчика.При переточке необходимо, чтобы все шлифованные поверхности сохраняли исходную геометрию, заданную производителем. За разъяснениями обращайтесь к нашему представителю.

Проблема: заниженный диаметр резьбы (проходной калибр не входит полностью в отверстие)

ПричинаРекомендация
Выбранный метчик не имеет подходящей геометрии для многократных переточек.Следует ограничить количество переточек метчика. Попробовать использовать другой метчик.
Часть поверхности метчика не была обновлена при переточке.Попробовать переточить метчик заново. Следует использовать новый метчик.
Использован неподходящий метчик для нарезаемой резьбы и обрабатываемого материала.Следует использовать метчик, подходящий для типа отверстия и обрабатываемого материала, согласно таблице из каталога.
Используемый метчик имеет слишком малый номинальный размер (допуск).Следует проверить маркировку на метчике и убедиться, что он подходит для изготовления требуемого класса резьбы. При возникновении проблем обратитесь к нашему техническому представителю.

Проблема: раструбообразное отверстие (первые несколько витков завышены)

ПричинаРекомендация
Допуск используемого метчика был слишком велик по сравнению с требуемым классом резьбы.Следует проверить маркировку на метчике и убедиться, что он подходит для изготовления требуемого класса резьбы. При возникновении проблем обратитесь к нашему техническому представителю.
Неправильная переточка метчика.При переточке необходимо, чтобы все шлифованные поверхности сохраняли исходную геометрию, заданную производителем. За разъяснениями обращайтесь к нашему представителю.

Проблема: слишком низкая стойкость метчика

ПричинаРекомендация
Все причины, указанные в следующей таблице «рваная и грубая резьба».Пожалуйста, ознакомьтесь с таблицей «рваная и грубая резьба».
Метчик потерял твёрдость из-за чрезмерного нагрева при переточке.Следует изменить характеристики шлифовального круга. Следует использовать охлаждающую жидкость при шлифовании.
После переточки произошла потеря поверхностной обработки.Повторно обработать поверхность метчика. Следует проверить пригодность поверхностной обработки для обрабатываемого материала.
Наклёп отверстия под сверление и фаски отверстия.Следует часто менять или перетачивать сверло под метчик. Следует проверить правильность скорости и подачи сверления. Пожалуйста, отожгите деталь перед нарезанием резьбы.
