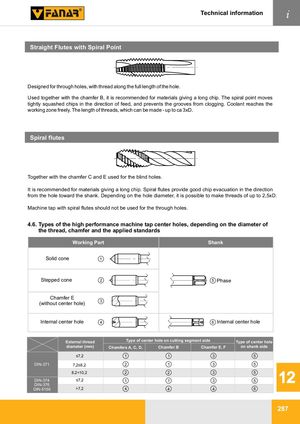

Прямые канавки со спиральной заборной частью
Предназначены для сквозных отверстий с резьбой по всей длине отверстия. Используемые вместе с заборной частью B, рекомендуются для материалов, дающих длинную стружку. Спиральная заборная часть перемещает плотно спрессованную стружку в направлении подачи и предотвращает засорение канавок. Охлаждающая жидкость свободно поступает в зону обработки. Длина резьбы, которая может быть нарезана, — до примерно 3xD.
Спиральные канавки
Вместе с заборной частью C и E используются для глухих отверстий. Рекомендуются для материалов, дающих длинную стружку. Спиральные канавки обеспечивают хороший отвод стружки в направлении от отверстия к хвостовику. В зависимости от диаметра отверстия можно нарезать резьбу до 2,5xD. Машинный метчик со спиральными канавками не следует использовать для сквозных отверстий.
4.6. Типы центровых отверстий высокопроизводительных машинных метчиков в зависимости от диаметра резьбы, заборной части и применяемых стандартов
| Рабочая часть | № |
|---|---|
| Сплошной конус | 1 |
| Ступенчатый конус | 2 |
| Заборная часть E (без центрового отверстия) | 3 |
| Внутреннее центровое отверстие | 4 |
| Хвостовик | № |
|---|---|
| Фаска (5) | 5 |
| Внутреннее центровое отверстие | 6 |
| Диаметр наружной резьбы (мм) | Фаски A, C, D | Фаска B | Фаска E, F | Тип центрового отверстия со стороны хвостовика |
|---|---|---|---|---|
| DIN-371, ≤7,2 | 1 | 1 | 3 | 5 |
| DIN-371, 7,2≤8,2 | 2 | 1 | 3 | 5 |
| DIN-371, 8,2<10,2 | 2 | 2 | 3 | 5 |
| DIN-374/DIN-376, ≤7,2 | 1 | 1 | 3 | 5 |
| DIN-374/DIN-376, >7,2 | 1 | 1 | 3 | 5 |
| DIN-5156 | 4 | 4 | 4 | 6 |
